NRVBAF440T3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 40V 100A 15mA 4A 独立式 SMA-FL 贴片安装
供应商型号: 3368097
供应商: 海外现货
标准整包数: 5

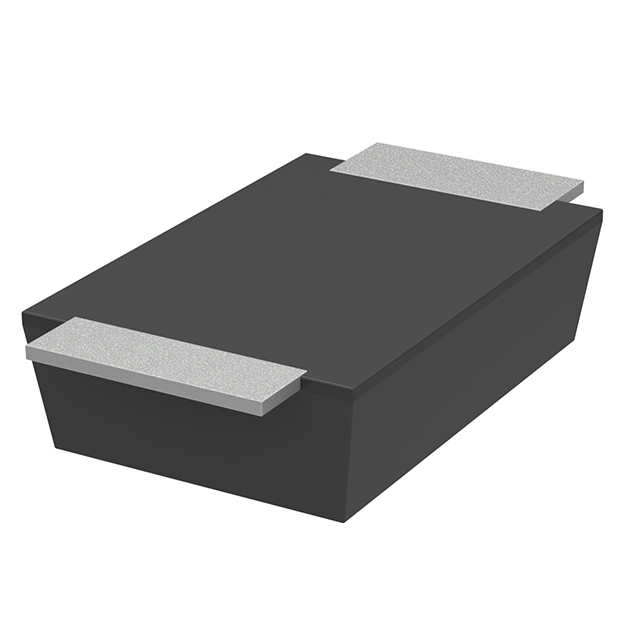

ON SEMICONDUCTOR 整流二极管/整流桥 NRVBAF440T3G

NRVBAF440T3G概述

    # MBRAF440, NRVBAF440 Schottky Power Rectifier

    产品简介


    MBRAF440和NRVBAF440是表面贴装型肖特基功率整流器,采用大面积金属到硅的大面积功率二极管设计,利用肖特基势垒原理。该设备具有最先进的几何结构,采用外延构造、氧化物钝化和金属覆盖接触层。特别适用于低电压、高频率整流,以及作为表面贴装应用中的自由轮转和极性保护二极管,在这些应用中紧凑的尺寸和重量对于系统至关重要。

    技术参数


    基本参数
    - 型号: MBRAF440T3/D, NRVBAF440T3/D
    - 封装类型: SMA-FL
    - 功能: 表面贴装肖特基功率整流器
    - 规格: 4.0安培,40伏特
    最大额定值
    - 峰值重复反向电压 \(V{RRM}\): 40V
    - 最大平均整流正向电流 \(IO\): 4.0A
    - 非重复峰值浪涌电流 \(I{FSM}\): 100A
    - 存储/操作壳体温度 \(T{stg}, TC\): -55°C 至 +150°C
    - 操作结温 \(TJ\): -55°C 至 +150°C
    - 电压变化率 \(dv/dt\): 10,000 V/µs
    热特性
    - 热阻 - 结至引脚 \(R{θJL}\): 25°C/W
    - 热阻 - 结至环境 \(R{θJA}\): 90°C/W
    电气特性
    - 最大瞬时正向电压 \(VF\) (在4.0A时):
    - \(TJ = 25°C\): 0.485V
    - \(TJ = 100°C\): 0.435V
    - 最大瞬时反向电流 \(IR\) (在40V时):
    - \(TJ = 25°C\): 0.3mA
    - \(TJ = 100°C\): 15mA

    产品特点和优势


    - 低轮廓封装:适合空间受限的应用。
    - 矩形封装:适合自动化处理。
    - 高度稳定的氧化物钝化结:提供良好的稳定性。
    - 高工作结温:可承受高达150°C的工作温度。
    - 应力保护环:确保可靠操作。
    - 符合AEC-Q101标准:适合汽车和其他应用要求的独特站点和控制变更需求。
    - 无铅和无卤素:环保材料。

    应用案例和使用建议


    应用案例
    - 低电压高频率整流:适用于电源转换器和其他需要高效低损耗整流的应用。
    - 自由轮转和极性保护:应用于各种电子设备中的自由轮转电路,防止电压逆流。
    使用建议
    - 散热管理:确保设备不会过热,特别是在高负载条件下。
    - 正确安装:使用正确的焊接温度和时间,以避免热损坏。

    兼容性和支持


    - 兼容性:适合与大多数表面贴装设备(SMD)兼容。
    - 支持:制造商提供全面的技术支持和产品文档,确保用户可以正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:设备过热
    - 解决方案:增加散热片或使用更高效的散热方法。

    2. 问题:焊接过程中出现故障
    - 解决方案:确保焊接温度和时间符合制造商的规范。
    3. 问题:设备性能下降
    - 解决方案:检查环境温度和电流条件,确保在规定范围内运行。

    总结和推荐


    MBRAF440和NRVBAF440作为表面贴装型肖特基功率整流器,提供了优异的性能和可靠性,特别适用于低电压高频率整流应用。它们具备优良的热管理能力和广泛的工作温度范围,使其成为许多应用的理想选择。总体而言,我们强烈推荐使用这款产品,尤其是在需要高效整流和紧凑封装的场合。

NRVBAF440T3G参数

参数
If - 正向电流 4A
Ir - 反向电流 15mA
Vr-反向电压 40V
反向恢复时间 -
正向浪涌电流 100A
配置 独立式
4.6mm(Max)
2.8mm(Max)
1.1mm(Max)
通用封装 SMA-FL
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRVBAF440T3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVBAF440T3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVBAF440T3G NRVBAF440T3G数据手册

NRVBAF440T3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
