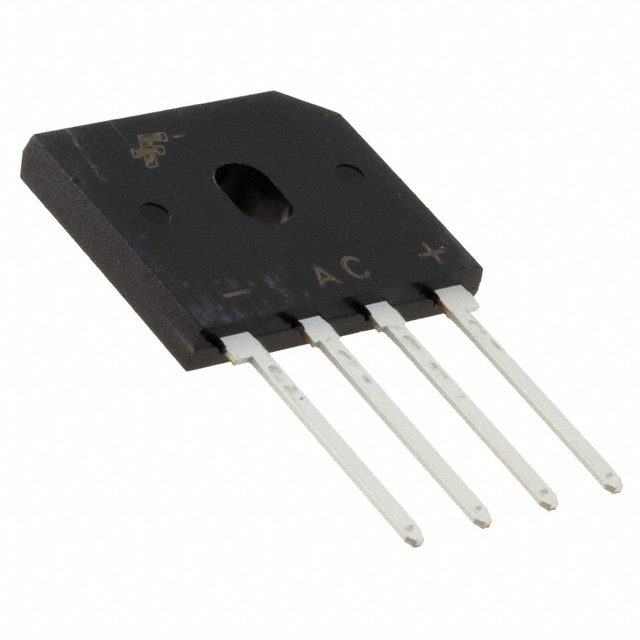

GBU4G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单相整流桥, 4A峰值平均正向电流, 400V峰值反向重复电压, 4引脚, GBU封装, 通孔安装
供应商型号: 1700185
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 GBU4G

GBU4G概述

    电子元器件产品技术手册:桥式整流器

    1. 产品简介


    桥式整流器(GBU4A - GBU4M)是Fairchild半导体生产的一款高性能、可靠的电子元器件。它主要用于转换交流电(AC)为直流电(DC),适用于广泛的工业和消费电子产品中。该系列桥式整流器具有多种电压等级,适用于不同的应用需求,如电源供应、电机驱动和其他需要直流电输出的场合。

    2. 技术参数


    以下是GBU4A到GBU4M系列桥式整流器的技术参数摘要:
    | 参数 | GBU4A | GBU4B | GBU4D | GBU4G | GBU4J | GBU4K | GBU4M |
    | :: | :: | :: | :: | :: | :: | :: | :: |
    | 最大重复反向电压(VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大交流输入电压(VRMS) | 35 | 70 | 140 | 280 | 420 | 560 | 700 |
    | 反向电压(VR) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流正向电流(IF(AV)) | 4.0 A | 4.0 A | 4.0 A | 4.0 A | 4.0 A | 4.0 A | 4.0 A |
    | 非重复峰值正向浪涌电流(IFSM) | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A | 150 A |
    | 储存温度范围(TSTG) | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C |
    | 工作结温(TJ) | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C | -55 to +150 °C |
    | 功率耗散(PD) | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W |
    | 热阻(RθJA) | 19 °C/W | 19 °C/W | 19 °C/W | 19 °C/W | 19 °C/W | 19 °C/W | 19 °C/W |

    3. 产品特点和优势


    - 玻璃钝化结:提供更高的可靠性。
    - 高过载额定值:150 A峰值浪涌电流。
    - 可靠且低成本:采用注塑成型技术,易于印刷电路板安装。
    - UL认证:符合UL标准,确保产品安全。
    - 工作温度范围广:可在极端环境下稳定工作,适用于各种恶劣环境。

    4. 应用案例和使用建议


    - 工业电源:用于大型工业设备的电源供应。
    - 家电设备:例如空调、洗衣机等家电设备中的整流模块。
    - 新能源设备:光伏逆变器、风力发电系统的整流部分。
    使用建议:
    - 确保电路设计充分考虑热管理,避免过热导致器件损坏。
    - 在高温环境中使用时,适当降低工作电流以延长使用寿命。
    - 对于关键应用,建议进行额外的测试验证。

    5. 兼容性和支持


    GBU4A到GBU4M系列桥式整流器可与其他标准电子元器件兼容,广泛应用于各类电源模块。Fairchild/ON Semiconductor提供了详细的技术文档和支持服务,包括应用指南、样品和在线技术支持。

    6. 常见问题与解决方案


    - 问题1:过载电流导致烧毁
    - 解决方案:在设计电路时,选择合适的保险丝或断路器以保护电路。

    - 问题2:温度过高导致性能下降
    - 解决方案:增加散热措施,例如加装散热片或风扇,以保持较低的工作温度。

    7. 总结和推荐


    总体而言,GBU4A到GBU4M系列桥式整流器是一款高度可靠、性能优越的产品,适合广泛的应用场景。其耐高温、高可靠性以及UL认证使其成为工业和家电应用的理想选择。强烈推荐此系列产品给需要高效、可靠的整流解决方案的用户。

GBU4G参数

参数
Vr-反向电压 400V
反向恢复时间 -
正向浪涌电流 150A
配置
If - 正向电流 4A
Ir - 反向电流 5μA
长*宽*高 22.3mm*3.56mm*18.8mm
通用封装 GBU
安装方式 通孔安装
零件状态 在售
包装方式 管装
