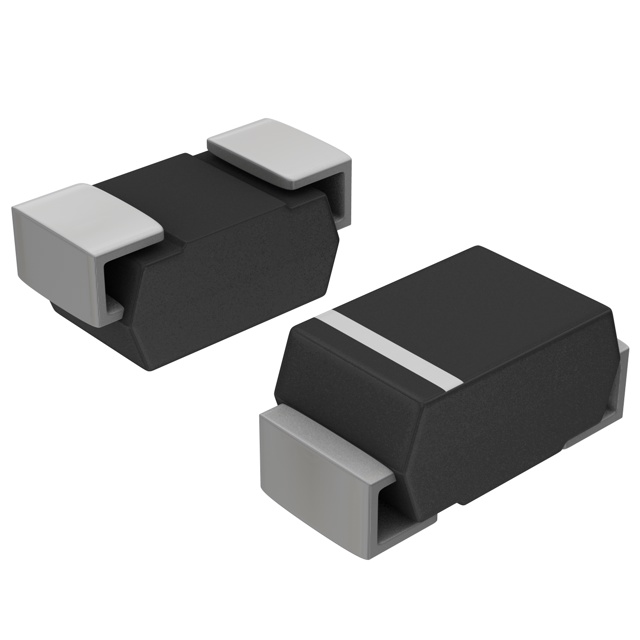

NRVRGF1M

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 30A 500ns 5μA 1A DO-214-AC
供应商型号: CY-NRVRGF1M
供应商:
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NRVRGF1M

NRVRGF1M概述

    # 快速整流器 RGF1A - RGF1M 技术手册

    产品简介


    快速整流器(RGF1A - RGF1M)是专为表面贴装应用设计的高效能电子元器件。这些整流器采用了玻璃钝化结技术,具备低正向电压降、高电流承载能力和高浪涌电流能力等显著特点。它们广泛应用于汽车及其他需要满足特殊规格要求的应用场合。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 型号 | 单位 |

    | 最大重复反向电压 | VRRM | RGF1A-RGF1M | V |
    50 | RGF1A | V |
    100 | RGF1B | V |
    200 | RGF1D | V |
    400 | RGF1G | V |
    600 | RGF1J | V |
    800 | RGF1K | V |
    1000 | RGF1M | V |
    | 平均整流正向电流 | IF(AV) | 1.0 | A |
    | 非重复峰值正向浪涌电流 | IFSM | 30 | A |
    热特性
    | 参数 | 符号 | 型号 | 单位 |

    | 功率耗散 | PD | 1.76 | W |
    | 结到环境热阻 | RJA | 85 | °C/W |
    | 结到引脚热阻 | RJL | 28 | °C/W |
    电气特性
    | 参数 | 符号 | 条件 | 型号 |

    | 最大正向电压 | VF | IF=1.0 A | 1.3 | V |
    | 最大反向恢复时间 | trr | IF=0.5 A, IR=1.0 A, IRR=0.25 A | 150 | 250 | 500 | ns |
    | 最大反向电流 | IR | TA=25°C | 5.0 | μA |
    TA=125°C | 100 | μA |
    | 典型电容 | CT | VR=4.0 V, f=1.0 MHz | 8.5 | pF |

    产品特点和优势


    - 玻璃钝化结:确保长期稳定性和可靠性。
    - 表面贴装应用:简化安装过程,提高生产效率。
    - 低正向电压降:降低功耗,提高系统效率。
    - 高电流承载能力:适用于高功率需求的应用场景。
    - 易用的拾放技术:方便自动化装配。
    - 高浪涌电流能力:可承受瞬时大电流冲击。
    - 汽车级认证:符合AEC-Q101标准,适合汽车和其他高要求应用。
    - 无铅无卤素:符合RoHS环保标准。

    应用案例和使用建议


    应用案例
    - 汽车电子系统:电源管理和保护。
    - 工业控制设备:电源转换和稳压。
    - 通信设备:高频整流及滤波。
    使用建议
    - 在选择型号时,根据具体应用需求选择不同耐压等级的产品。
    - 严格遵守电气特性的测试条件,以保证产品的最佳性能。
    - 注意散热设计,避免因过热导致器件损坏。

    兼容性和支持


    - 兼容性:与SMA封装的其他器件兼容,便于更换和升级。
    - 支持:提供详细的文档和技术支持,帮助客户更好地使用和维护。

    常见问题与解决方案


    1. 问题:正向电压降过高。
    - 解决方案:检查安装过程是否有误,确保正确焊接和连接。
    2. 问题:反向恢复时间过长。
    - 解决方案:确认是否超过了器件的最大重复反向电压值,如需进一步排查,请联系技术支持。
    3. 问题:出现非重复峰值正向浪涌电流。
    - 解决方案:检查系统负载情况,优化系统设计以降低瞬时电流冲击。

    总结和推荐


    该系列快速整流器以其高性能、高可靠性和广泛的适用性,在多种应用场景中表现出色。无论是汽车电子还是工业控制设备,RGF1A至RGF1M都能提供稳定可靠的电源管理解决方案。我们强烈推荐使用这些器件,尤其是在对电源转换有较高要求的应用中。
    总之,这些快速整流器是高性能、高可靠性的代表,非常值得推荐用于各种高要求的应用场合。

NRVRGF1M参数

参数
反向恢复时间 500ns
正向浪涌电流 30A
配置 -
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 -
通用封装 DO-214-AC
包装方式 卷带包装

NRVRGF1M厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVRGF1M数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVRGF1M NRVRGF1M数据手册

NRVRGF1M封装设计

查看详情并下载
Symbol
Footprint
3D Model
