NRVHPRS1DFA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 200V 30A 150ns 5μA 800mA 独立式 SOD-123FL 贴片安装
供应商型号: FL-NRVHPRS1DFA
供应商: 海外现货
标准整包数: 1

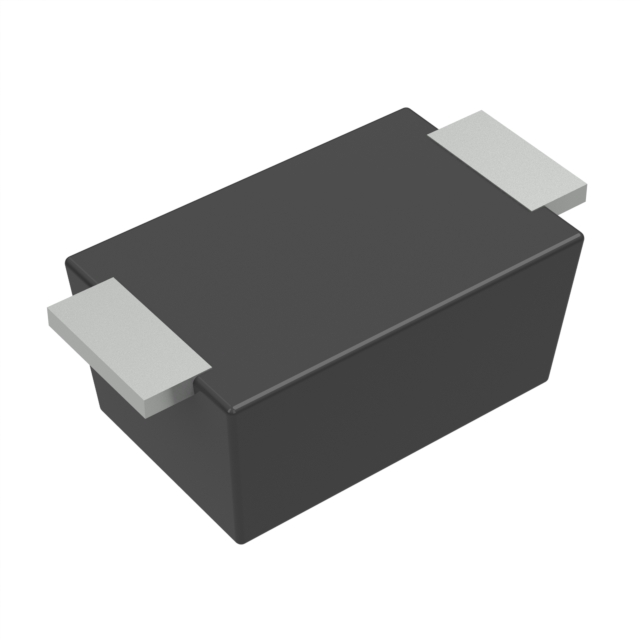

ON SEMICONDUCTOR 整流二极管/整流桥 NRVHPRS1DFA

NRVHPRS1DFA概述


    产品简介


    基本介绍
    快恢复整流器系列(Fast Recovery Rectifiers)是一种专门设计用于高频应用的表面贴装电子元器件。这些整流器在开关电源和其他需要快速响应的应用中表现出色。该系列主要包括RS1AFA和NRVHPRS1AFA两个型号,主要功能包括实现高效率的快速切换,同时具备高浪涌容量和低正向电压。
    主要功能
    - 高效的快速切换能力
    - 支持多种峰值反向电压(50 V至1000 V)
    - 高可靠性,适用于工业和汽车应用
    应用领域
    - 开关电源
    - 照明系统
    - 电机控制
    - 车载充电器

    技术参数


    以下是这些快恢复整流器的技术规格表:
    | 参数 | 符号 | RS1AFA | RS1BFA | RS1DFA | RS1GFA | RS1JFA | RS1KFA | RS1MFA |
    |
    | 反复峰值反向电压 | VRRM | 50 V | 100 V | 200 V | 400 V | 600 V | 800 V | 1000 V |
    | 最大瞬时正向电压 | VF | ≤1.3 V | ≤1.3 V | ≤1.3 V | ≤1.3 V | ≤1.3 V | ≤1.3 V | ≤1.3 V |
    | 反向电流 | IR | ≤5 μA (TJ = 25°C) | ≤5 μA (TJ = 25°C) | ≤5 μA (TJ = 25°C) | ≤5 μA (TJ = 25°C) | ≤5 μA (TJ = 25°C) | ≤5 μA (TJ = 25°C) | ≤5 μA (TJ = 25°C) |
    | 正向平均电流 | IF(AV) | 0.8 A | 0.8 A | 0.8 A | 0.8 A | 0.8 A | 0.8 A | 0.8 A |
    | 正向瞬态电流 | IFSM | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |

    产品特点和优势


    这些快恢复整流器具有以下特点和优势:
    - 高效能:通过玻璃钝化芯片接合,确保了快速切换和高效率。
    - 高可靠性:具备高浪涌容量和UL阻燃等级94V-0。
    - 环境适应性:宽温度范围(-55°C至+150°C),满足恶劣环境下的需求。
    - 绿色材料:采用符合RoHS标准和绿色模塑化合物的环保材料。

    应用案例和使用建议


    应用案例
    - 在开关电源中作为输出整流器,可以显著提高电源转换效率。
    - 在车载充电器中提供快速恢复功能,以减少充电时间并提高系统稳定性。
    使用建议
    - 在选择具体型号时,根据所需的工作电压和电流进行匹配。
    - 为了确保长期稳定运行,建议进行适当的散热处理。

    兼容性和支持


    这些快恢复整流器符合AEC-Q101标准,适用于工业和汽车应用。厂家提供了详尽的技术支持,包括北美的语音邮件服务(1-800-282-9855)和电子邮件订单服务(orderlit@onsemi.com)。这些整流器支持标准的SOD-123FA封装,可直接进行表面贴装。

    常见问题与解决方案


    - Q: 在高温环境下工作时,整流器的性能会如何变化?
    - A: 随着温度的升高,整流器的反向电流会增大,因此需要考虑散热措施以保持性能稳定。

    - Q: 如何处理浪涌电流?
    - A: 可以通过合理设计电路来限制浪涌电流的影响,如使用适当的保险丝或缓冲电路。

    总结和推荐


    综合评估
    这些快恢复整流器具备高性能和高可靠性,非常适合用于要求快速响应和高效率的场合。它们在工业和汽车领域的应用表现尤为出色,符合AEC-Q101标准。
    推荐使用
    强烈推荐在需要高效率和快速恢复的应用中使用这些整流器,特别是对于那些对产品可靠性和环境适应性有较高要求的应用场景。

NRVHPRS1DFA参数

参数
Ir - 反向电流 5μA
Vr-反向电压 200V
反向恢复时间 150ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 800mA
通用封装 SOD-123FL
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NRVHPRS1DFA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVHPRS1DFA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVHPRS1DFA NRVHPRS1DFA数据手册

NRVHPRS1DFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
