NSVR1020MW2T1G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 20V 40μA 1A 独立式 SOD-323 贴片安装 1.7mm*1.25mm*950μm
供应商型号: 3368104
供应商: 海外现货
标准整包数: 5

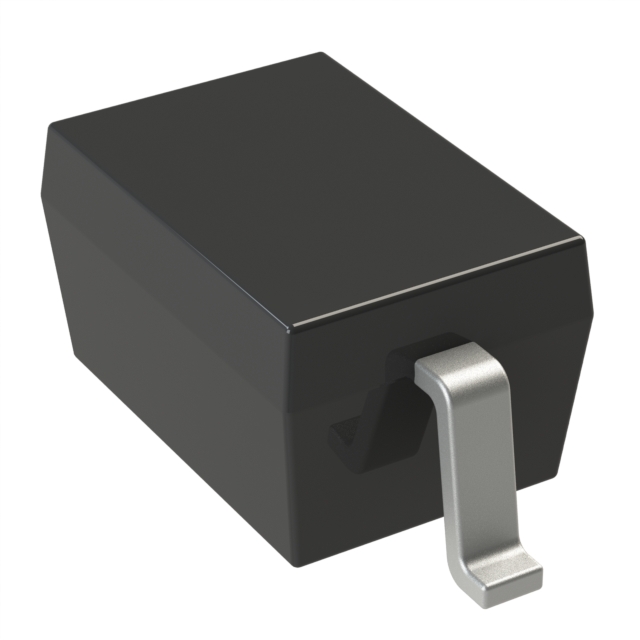

ON SEMICONDUCTOR 整流二极管/整流桥 NSVR1020MW2T1G

NSVR1020MW2T1G概述

    电子元器件技术手册:NSR1020MW2 Schottky Barrier Diode

    1. 产品简介


    NSR1020MW2是一款基于肖特基势垒二极管技术的产品,采用SOD-323封装形式。这种紧凑型设计提供了极低的正向电压(Vf),使得该器件能够处理高电流的同时保持非常小的体积。凭借其卓越的性能,该二极管非常适合用于充电电路、离散降压转换器或升压转换器中作为阻断二极管。由于肖特基势垒二极管具有较低的正向压降,因此可以显著提升整体系统的能效,同时降低功耗。

    2. 技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 反向电压(Tj=125°C) | - | 20 | - | Vdc |
    | 峰值反向电压 | - | - | 30 | V |
    | 正向功率耗散(TA=25°C) | - | 200 | - | mW |
    | 前向电流(直流) | - | 1.0 | - | A |
    | 半正弦波前向脉冲电流 | - | 5.0 | - | A |
    | 工作温度范围(Tj) | - | 125 | - | °C |
    | 储存温度范围 | -55 | - | 150 | °C |

    3. 产品特点和优势


    - 低正向电压(典型值0.24V@10mA直流电流):相较于普通二极管,NSR1020MW2具有更低的导通压降,从而降低了能耗并提升了系统效率。
    - 高电流能力:具备承受较大瞬态电流的能力,确保可靠运行。
    - 防静电设计:符合人体模型CLASS 3B和机器模型C的ESD评级标准。
    - 环保特性:无铅、无卤素、无溴化物且符合RoHS规范。
    - 高可靠性:AEC-Q101认证,适用于汽车及对特定性能要求较高的工业场景。

    4. 应用案例和使用建议


    NSR1020MW2广泛应用于电池充电器、开关电源和高效转换电路等领域。例如,在便携式设备的充电电路中,该二极管可用于防止电池反向放电,保护系统安全。为优化其性能,建议避免长时间处于高温环境中运行,同时合理选择散热措施以延长使用寿命。

    5. 兼容性和支持


    该器件与主流的PCB贴装工艺完全兼容,适合大批量生产。此外,ON Semiconductor提供了全面的技术支持,包括详细的电气特性说明、热管理指导以及相关的测试报告,以帮助客户快速完成集成。

    6. 常见问题与解决方案


    - 问题一:如何判断NSR1020MW2是否正常工作?
    解决方案:使用数字万用表测量二极管的正向和反向电阻值,正向电阻应较小而反向电阻极大即可判定正常。
    - 问题二:二极管发热异常如何处理?
    解决方案:增加散热片或改善PCB布局来增强热传导效果。

    7. 总结和推荐


    综上所述,NSR1020MW2以其出色的低功耗特性、优异的电流承载能力和良好的环境适应性成为一款极具竞争力的产品。它不仅适用于消费电子产品,还能满足汽车电子等高要求场景的需求。对于追求高性能和可靠性的应用场合,我们强烈推荐选用此款肖特基势垒二极管。

NSVR1020MW2T1G参数

参数
Vr-反向电压 20V
反向恢复时间 -
正向浪涌电流 -
配置 独立式
If - 正向电流 1A
Ir - 反向电流 40μA
长*宽*高 1.7mm*1.25mm*950μm
通用封装 SOD-323
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NSVR1020MW2T1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSVR1020MW2T1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NSVR1020MW2T1G NSVR1020MW2T1G数据手册

NSVR1020MW2T1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 0.9136
10+ ¥ 0.8195
100+ ¥ 0.6921
500+ ¥ 0.598
30000+ ¥ 0.598
90000+ ¥ 0.598
240000+ ¥ 0.598
450000+ ¥ 0.598
库存: 22538
起订量: 65 增量: 0
交货地:
最小起订量为:10
合计: ¥ 8.19
