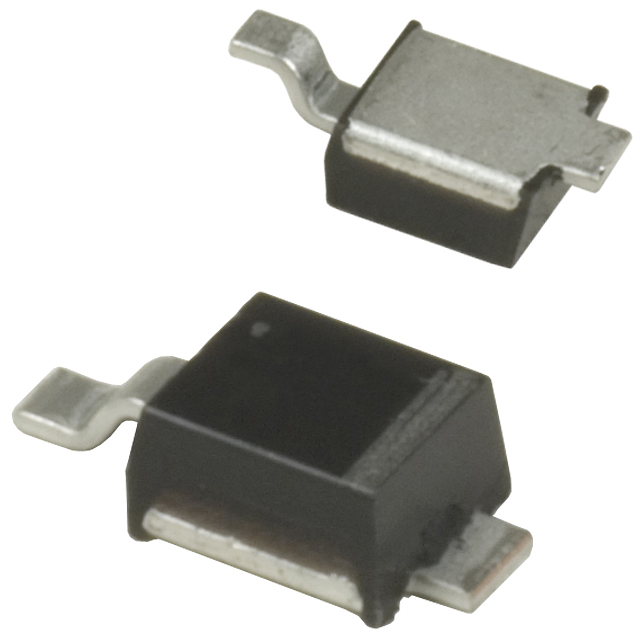

NHPM120T3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 200V 30A 25ns 500nA 1A 独立式 DO-216-AA 贴片安装
供应商型号: NHPM120T3GOSCT-ND
供应商: Digi-Key
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NHPM120T3G

NHPM120T3G概述

    文章标题:ON Semiconductor NHPM120/NRVHPM120 超快功率整流器技术手册解析

    1. 产品简介


    NHPM120/NRVHPM120 是一款由 ON Semiconductor 推出的表面贴装超快功率整流器,属于 POWERMITE® 系列。这些器件通过先进的封装技术提供了软恢复快速切换性能,具备紧凑型设计与高效热管理能力。产品广泛应用于需要高性能和高可靠性的场合,如汽车LED照明、发动机控制、高频开关电源及平面显示等。NHPM120 的无铅、无卤素设计符合RoHS标准,使其更环保且适合现代工业需求。

    2. 技术参数


    | 参数 | 描述 | 单位 |
    |
    | 峰值重复反向电压 | 200 | V |
    | 平均正向整流电流(TL=165°C)| 1.0 | A |
    | 正向峰值重复电流(额定反向电压,方形波)| 2.0 | A |
    | 非重复峰值浪涌电流(单相半波) | 30 | A |
    | 工作结温范围 | -65至+175 | °C |
    | 结-引脚热阻 | 12 | °C/W |
    | 结-环境热阻 | 75 | °C/W |
    | 反向恢复时间(IF=1.0A, VR=30V, dI/dt=50A/us) | 25 | ns |

    3. 产品特点和优势


    NHPM120/NRVHPM120 系列产品以其卓越的技术指标和创新设计脱颖而出:
    - 快速软切换性能:降低电磁干扰并提高系统效率。
    - 低轮廓设计:最大高度仅为 1.1 mm,适用于空间受限的应用。
    - 紧凑的封装尺寸:仅 8.45 mm²,比传统 SMA 小 50%。
    - 优越的热管理:通过特殊的热沉设计将结点温度控制在安全范围内。
    - 符合AEC-Q101标准:适用于汽车和其他严苛环境要求的应用。
    - 环保设计:无铅、无卤素、RoHS合规,满足绿色环保需求。

    4. 应用案例和使用建议


    - 汽车LED照明:因其小尺寸和高可靠性,适合用作LED驱动电路中的整流器。
    - 发动机控制:快速软切换特性可有效抑制噪声并提高效率。
    - 平面显示:支持高频切换需求,适合液晶显示器背光电路。

    使用建议:
    - 在高功率应用中,需搭配至少 20 mm² 的铜箔散热板以确保良好的热管理。
    - 在高温环境下工作时,可通过降低正向电流负载来延长器件寿命。
    - 若采用批量生产,请结合手册中推荐的卷带包装方式以提升装配效率。

    5. 兼容性和支持


    NHPM120/NRVHPM120 支持常见的表面贴装工艺,可与多种主流电路板设计兼容。此外,ON Semiconductor 提供详尽的技术文档和全面的技术支持服务,包括电话、电子邮件及在线资源平台,方便客户快速解决问题并优化设计。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致失效 | 使用更大的散热片并优化 PCB 设计。 |
    | 反向恢复时间过长 | 确保正向电流与结温处于额定范围内。 |
    | 开关损耗过大 | 减少开关频率或选择更低导通电阻的器件。 |

    7. 总结和推荐


    NHPM120/NRVHPM120 被设计为高性能、小型化和高效率的表面贴装整流器解决方案,在其应用领域展现了卓越的表现。凭借独特的软恢复特性和高效的热管理能力,它已成为众多工程师的首选。因此,强烈推荐在需要高性能和可靠性应用中使用该系列产品。
    如需更多技术支持或购买相关信息,请访问 [ON Semiconductor 官网](http://onsemi.com) 或联系当地销售代表。

NHPM120T3G参数

参数
If - 正向电流 1A
Ir - 反向电流 500nA
Vr-反向电压 200V
反向恢复时间 25ns
正向浪涌电流 30A
配置 独立式
2.18mm(Max)
2.05mm(Max)
1.15mm(Max)
通用封装 DO-216-AA
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 卷带包装
