首页  >  产品百科  >  NRVS3GB

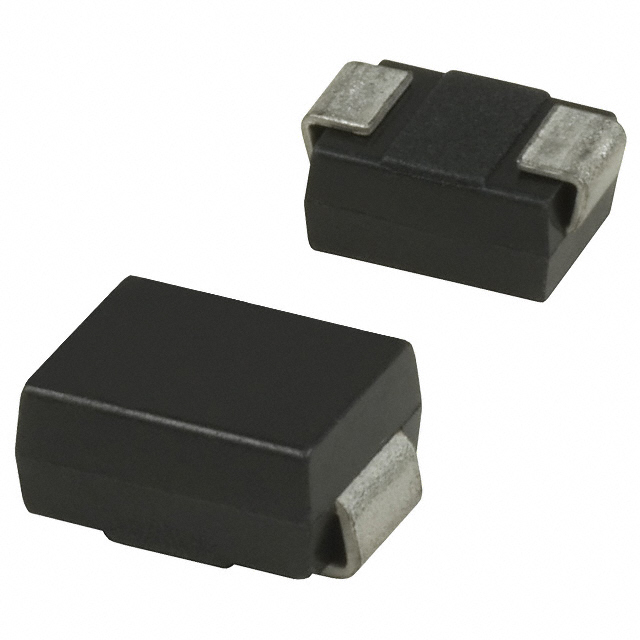

NRVS3GB

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 400V 1.5μs 10μA 3A SMB(DO-214AA) 贴片安装
供应商型号: CY-NRVS3GB
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NRVS3GB

NRVS3GB概述

    高品质整流二极管技术手册解析

    产品简介


    整流二极管(S3MB系列)是一种适用于表面贴装应用的高性能半导体器件,能够处理高达3A的平均正向电流。它们的工作电压范围广泛,从50V到1000V。这类器件的主要功能是在交流电转换为直流电的过程中进行整流。S3MB系列广泛应用于电源管理、电机驱动、工业控制等领域。

    技术参数


    以下是S3MB系列整流二极管的技术规格:
    - 工作电压:重复峰值反向电压(VRRM)从50V到1000V;最大直流阻断电压(VR)同为50V至1000V。
    - 电流规格:最大平均正向整流电流(IF(AV))为3A;最大脉冲正向浪涌电流(IFSM)为80A(8.3ms单半正弦波)。
    - 温度范围:工作结温范围(TJ)为-55℃至150℃;存储温度范围(TSTG)同为-55℃至150℃。
    - 电气特性:正向电压降(VF)最大值为1.15V;反向漏电流(IR)在25℃时为10μA,在125℃时增加至250μA;反向恢复时间(trr)在0.5A、1A和0.25A条件下典型值为1.5μs;结电容(CJ)在4V反向电压下,1MHz频率下典型值为40pF。

    产品特点和优势


    - 玻璃钝化芯片结:提供长期可靠性。
    - 高浪涌电流容量:确保在极端条件下的稳定性能。
    - 低正向电压降:减少能量损失,提高效率。
    - UL可燃性等级94V-0:安全性能卓越。
    - 无铅、无卤素:符合环保标准。
    - 符合RoHS和绿色模具化合物标准:保证对环境友好。
    - 汽车级认证(AEC-Q101):适用于要求严苛的应用环境。

    应用案例和使用建议


    - 电源管理:可以用于DC-DC转换器、开关电源等。
    - 电机驱动:在需要高可靠性的应用中提供稳定的整流能力。
    - 工业控制:适合在高温度、高湿度环境中工作的设备。
    使用建议:
    - 在高电流应用中,注意散热设计以避免过热。
    - 确保使用适当的电路保护措施,如保险丝和瞬态电压抑制器,以防止浪涌电压损坏二极管。

    兼容性和支持


    S3MB系列整流二极管具有良好的通用性,能够与其他标准的表面贴装器件兼容。ON Semiconductor提供了详细的产品支持文档,包括测试电路图、订购信息和售后技术支持。此外,还提供PPAP(生产件批准程序)服务,以满足特殊项目的需求。

    常见问题与解决方案


    - 问题:设备在高温环境下运行时出现性能下降。
    解决方案:检查散热设计是否足够,并考虑使用外部冷却装置来降低结温。
    - 问题:反向恢复时间较长导致效率下降。
    解决方案:使用具有更短反向恢复时间特性的二极管替代品,或者优化电路布局以减小杂散电感。

    总结和推荐


    S3MB系列整流二极管凭借其出色的电气特性和多功能性,成为多种应用场景的理想选择。特别是在对可靠性要求极高的环境中,这款产品表现出色。推荐使用该产品时,务必注意合适的散热设计和电路保护措施,以充分发挥其性能。ON Semiconductor的全面技术支持和认证标准进一步提升了其市场竞争力。

NRVS3GB参数

参数
反向恢复时间 1.5μs
正向浪涌电流 -
配置 -
If - 正向电流 3A
Ir - 反向电流 10μA
Vr-反向电压 400V
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRVS3GB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVS3GB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVS3GB NRVS3GB数据手册

NRVS3GB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1143 ¥ 0.9658
5000+ $ 0.1143 ¥ 0.9658
库存: 57441
起订量: 1036 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 965.8
直接购买
加入购物车
