NSVM1MA152WAT1G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 80V 10ns 100nA 100μA SC-59 贴片安装 2.9mm*1.5mm*1.09mm
供应商型号: FL-NSVM1MA152WAT1G
供应商: 海外现货
标准整包数: 1

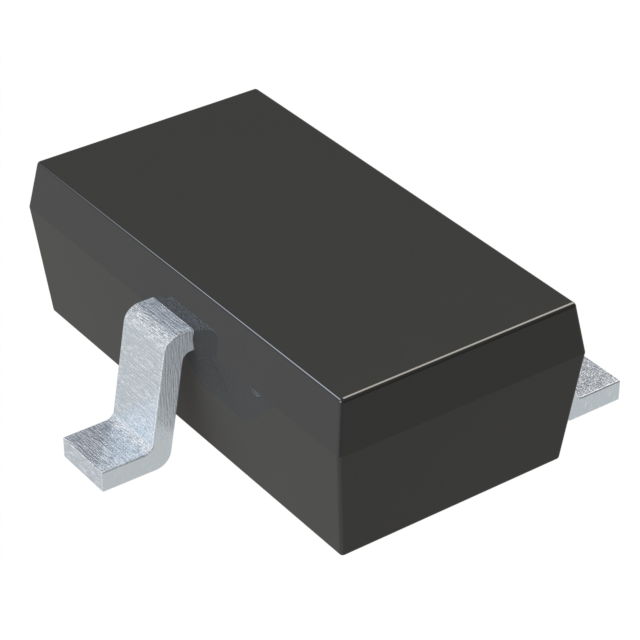

ON SEMICONDUCTOR 整流二极管/整流桥 NSVM1MA152WAT1G

NSVM1MA152WAT1G概述

    高速双路开关二极管的技术手册

    1. 产品简介


    高速双路开关二极管(M1MA151WAT1, M1MA152WAT1)是一款设计用于超高速切换应用的常见阳极硅双路开关二极管。这些二极管采用SC-59封装,适用于低功率表面安装应用。

    2. 技术参数


    - 额定电压 (Reverse Voltage, VR):
    - M1MA151WAT1: 40 Vdc
    - M1MA152WAT1: 80 Vdc
    - 峰值反向电压 (Peak Reverse Voltage, VRM):
    - M1MA151WAT1: 40 Vdc
    - M1MA152WAT1: 80 Vdc
    - 正向电流 (Forward Current, IF):
    - 单个: 100 mAdc
    - 双路: 150 mAdc
    - 峰值正向电流 (Peak Forward Current, IFM):
    - 单个: 225 mAdc
    - 双路: 340 mAdc
    - 峰值正向浪涌电流 (Peak Forward Surge Current, IFSM):
    - 单个: 500 mAdc
    - 双路: 750 mAdc
    - 热特性:
    - 功耗 (Power Dissipation, PD): 200 mW
    - 结温 (Junction Temperature, TJ): 150 °C
    - 存储温度 (Storage Temperature, Tstg): -55 至 +150 °C

    3. 产品特点和优势


    - 快速恢复时间 (Fast trr): < 10 ns
    - 低结电容 (Low CD): < 15 pF
    - 无铅封装 (Pb-Free Packages): 可用
    - 广泛的应用范围: 超高速切换应用

    4. 应用案例和使用建议


    - 应用案例:
    - 开关电源
    - 信号处理
    - 驱动电路
    - 使用建议:
    - 确保电路的设计满足额定电压和电流的要求,避免超过最大额定值。
    - 在高温环境下使用时,需注意散热设计,确保结温不超过150°C。

    5. 兼容性和支持


    - 兼容性: 与标准表面贴装设备兼容。
    - 支持: 供应商提供技术文档、在线支持及销售代表支持。

    6. 常见问题与解决方案


    - 问题1: 正向电压 (VF) 高于预期。
    - 解决方案: 检查是否超过额定正向电流,适当降低负载电流。

    - 问题2: 反向泄漏电流 (IR) 较大。
    - 解决方案: 检查是否超出反向电压 (VR),确保电路正常工作。

    7. 总结和推荐


    该高速双路开关二极管具有优异的快速恢复时间和低结电容特性,特别适合应用于高速开关和信号处理场合。其无铅封装也符合环保要求。强烈推荐在需要高性能和可靠性的应用中使用。
    这份技术手册详细介绍了高速双路开关二极管的各项技术指标和应用要点,有助于用户更好地理解和使用该产品。

NSVM1MA152WAT1G参数

参数
Ir - 反向电流 100nA
Vr-反向电压 80V
反向恢复时间 10ns
正向浪涌电流 -
配置 -
If - 正向电流 100μA
长*宽*高 2.9mm*1.5mm*1.09mm
通用封装 SC-59
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NSVM1MA152WAT1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSVM1MA152WAT1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NSVM1MA152WAT1G NSVM1MA152WAT1G数据手册

NSVM1MA152WAT1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0298 ¥ 0.2525
库存: 129000
起订量: 19985 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.25
