FFSH2065B-F085

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR

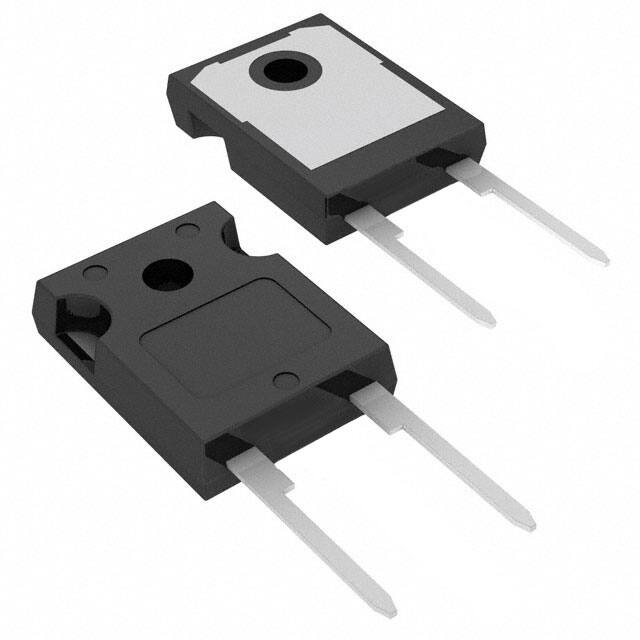

产品描述: onsemi 碳化硅肖特基二极管 二极管, 20A, 650V, 通孔安装, TO-247封装, 2针
供应商型号: FFSH2065B-F085
供应商: 国内现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 FFSH2065B-F085

FFSH2065B-F085概述

    硅碳化物肖特基二极管 FFSH2065B-F085 技术手册

    产品简介


    硅碳化物(SiC)肖特基二极管采用全新的技术,相较于传统的硅材料,提供了卓越的开关性能和更高的可靠性。其显著特点是无反向恢复电流、温度无关的开关特性以及优异的热性能,使SiC成为下一代功率半导体的首选。主要应用于汽车HEV-EV车载充电器和DC-DC转换器等领域。

    技术参数


    - 最大结温:175°C
    - 单脉冲雪崩能量:94 mJ
    - 连续整流正向电流:@TC<141°C 20A, @TC<135°C 22.3A
    - 非重复峰值正向浪涌电流:@TC=25°C, 10μs 889A; @TC=150°C, 10μs 861A
    - 非重复正向浪涌电流:@TC=25°C 半正弦脉冲, tp=8.3ms 84A
    - 功率耗散:@TC=25°C 148W; @TC=150°C 25W
    - 工作及存储温度范围:-55°C 至 +175°C
    - 接线螺丝最大扭矩:M3螺丝 60Ncm

    产品特点和优势


    - 高峰值结温:175°C
    - 单脉冲雪崩能量:94 mJ
    - 高浪涌电流承受能力
    - 正温度系数
    - 并联容易
    - 无反向恢复/无正向恢复
    - 符合AEC-Q101标准,具备PPAP能力
    - 无铅、卤素和BFR-free,符合RoHS标准

    应用案例和使用建议


    SiC肖特基二极管特别适用于汽车HEV-EV车载充电器和DC-DC转换器。为了更好地利用其性能,建议在设计电路时充分考虑散热需求,尤其是在高温环境下。此外,由于其无反向恢复特性,可以减少电磁干扰(EMI),从而简化滤波设计,提高系统效率。

    兼容性和支持


    该产品与现有的电子元器件和设备具有良好的兼容性。制造商提供全面的技术支持和维护服务,确保客户能够充分利用产品的全部功能。如有需要,可通过官方技术支持热线获得帮助。

    常见问题与解决方案


    - 问题1:发热严重怎么办?
    - 解决方法:检查散热设计是否合理,适当增加散热片或优化散热路径。
    - 问题2:启动时浪涌电流大如何处理?
    - 解决方法:选择合适的瞬态电压抑制器(TVS)或增加滤波电容,以减小浪涌电流的影响。
    - 问题3:逆向电压击穿如何避免?
    - 解决方法:在应用中确保施加的电压不超过规定的最大值,即650V。

    总结和推荐


    总的来说,FFSH2065B-F085是一款性能优异的硅碳化物肖特基二极管,具备出色的开关性能和高可靠性。特别适用于汽车领域的HEV-EV车载充电器和DC-DC转换器。其独特的技术特点使其在市场上具有较高的竞争力。因此,强烈推荐使用这款产品,尤其是在需要高效、可靠的应用场景中。

FFSH2065B-F085参数

参数
If - 正向电流 20A
Ir - 反向电流 40μA
Vr-反向电压 650V
反向恢复时间 0μs
正向浪涌电流 84A
配置 独立式
通用封装 TO-247-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

FFSH2065B-F085厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFSH2065B-F085数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFSH2065B-F085 FFSH2065B-F085数据手册

FFSH2065B-F085封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 25.3
120+ ¥ 23.73
240+ ¥ 22.2
450+ ¥ 19.44
库存: 3300
起订量: 30 增量: 450
交货地:
最小起订量为:30
合计: ¥ 759
直接购买
加入购物车
