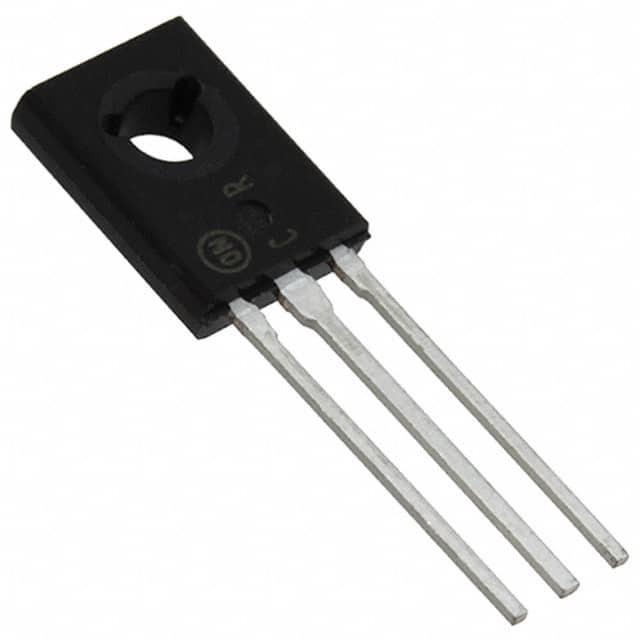

2N4919G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 600mV@ 100mA,1A PNP 30W 5V 500μA 60V 60V 1A TO-126 通孔安装
供应商型号: CY-2N4919G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) 2N4919G

2N4919G概述

    2N4918 - 2N4920系列中功率塑料封装PNP硅晶体管

    产品简介


    2N4918至2N4920系列中功率塑料封装PNP硅晶体管是高性能塑料器件,适用于驱动电路、开关和放大器应用。这些晶体管具有低饱和电压、优秀的功耗能力和良好的安全工作区,其增益参数标定到IC为1.0 A。

    技术参数


    - 最大额定值
    - 集电极-发射极电压:2N4918为40 Vdc,2N4919为60 Vdc,2N4920为80 Vdc
    - 集电极-基极电压:均为相应型号的最大电压
    - 发射极-基极电压:5.0 Vdc
    - 连续集电极电流:2N4918为1.0 A,2N4919为3.0 A,2N4920为最大值3.0 A
    - 基极电流:1.0 A
    - 功率耗散:TA=25℃时为30 W,TA>25℃时按0.24 W/℃降额
    - 工作和存储结温范围:-65℃到+150℃

    - 热特性
    - 结-壳热阻:4.16°C/W
    - 电气特性
    - 开启条件下的电流增益:50 mAdc,VCE = 1.0 Vdc 时为40,500 mAdc时为30,1.0 A时为10
    - 饱和电压:IC = 1.0 A,IB = 0.1 A时为0.6 Vdc
    - 基极-发射极饱和电压:1.3 Vdc
    - 输出电容:100 pF

    产品特点和优势


    - 低饱和电压:VCE(sat)最大值仅为0.6 Vdc,这使得在高电流情况下具有更低的损耗。
    - 出色的功耗能力:能够在25℃时达到30 W的功耗,远高于一般要求。
    - 安全工作区:提供广泛的使用条件,确保可靠运行。
    - 增益指定:直到IC = 1.0 A,这保证了在典型应用中的稳定性。
    - 与NPN型号的互补性:与NPN的2N4921、2N4922、2N4923形成互补,方便设计多种电路配置。

    应用案例和使用建议


    - 驱动电路:在需要快速响应的驱动电路中,2N4918至2N4920可以显著提升系统的效率。
    - 开关应用:由于其低饱和电压,适合用于需要高效开关的应用场合,如继电器控制。
    - 放大器:其优良的电流增益使其在放大器应用中表现出色。
    使用建议:
    - 在高温环境下使用时,注意按比例降低最大允许功耗。
    - 确保正确的电路设计以避免过热,特别是大电流情况。

    兼容性和支持


    - 兼容性:与相应的NPN型号(如2N4921)兼容,可实现互补配置。
    - 支持和维护:制造商提供详尽的技术文档和支持,以确保用户能够正确使用和维护产品。

    常见问题与解决方案


    - 问:在高温环境下使用是否会损坏设备?
    - 答:如果超出最大额定温度,设备功能可能受损。因此,确保在正常范围内操作,必要时进行降额处理。

    - 问:如何避免过热?
    - 答:使用散热化合物并确保良好的散热路径,参考图4和图5中的热响应曲线和安全工作区域图。

    总结和推荐


    2N4918至2N4920系列晶体管因其低饱和电压、高功耗能力和良好的安全性,在驱动、开关和放大器应用中表现出色。推荐用于需要高性能和高可靠性的系统设计中。

2N4919G参数

参数
集电极截止电流 500μA
配置 独立式
晶体管类型 PNP
最大集电极发射极饱和电压 600mV@ 100mA,1A
集电极电流 1A
VCEO-集电极-发射极最大电压 60V
不同 Ib,Ic 时的 Vce 最大饱和值 600mV@ 100mA,1A
VCBO-最大集电极基极电压 60V
最大功率耗散 30W
VEBO-最大发射极基极电压 5V
7.74mm(Max)
2.66mm(Max)
11.04mm(Max)
通用封装 TO-126
安装方式 通孔安装
零件状态 在售
包装方式 散装
