FFSH1065B-F085

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR

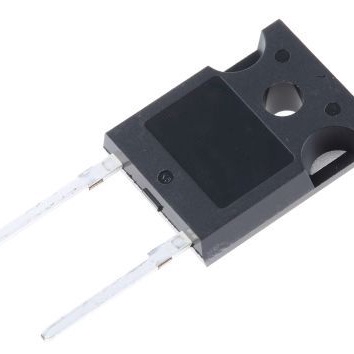

产品描述: onsemi 碳化硅肖特基二极管 二极管, 10A, 650V, 通孔安装, TO-247封装, 2针
供应商型号: 1890410
供应商: 海外现货
标准整包数: 5
ON SEMICONDUCTOR 整流二极管/整流桥 FFSH1065B-F085

FFSH1065B-F085概述


    产品简介


    Silicon Carbide (SiC) Schottky二极管(EliteSiC)
    本产品为一款硅碳化物(SiC)肖特基二极管,具有最高10A的连续整流正向电流和650V的峰值重复反向电压。该二极管采用全新的技术制造,比传统的硅基二极管提供了更出色的开关性能和更高的可靠性。SiC肖特基二极管在汽车HEV-EV车载充电器和DC-DC转换器等应用中表现出色,适用于需要高效率和紧凑设计的系统。

    技术参数


    以下是关键的技术参数列表:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 峰值重复反向电压 | VRRM 650 | V |
    | 反向恢复/前向恢复电流 | IR 0.5 | 40 | μA |
    | 整流正向电流 | IF | 10 A |
    | 峰值正向浪涌电流 | IF,SM | 42 A |
    | 功率耗散 | Ptot 83 W |
    | 结温范围 | TJ | -55 175 | °C |
    | 热阻 | RθJC | 1.81 °C/W |

    产品特点和优势


    - 卓越的开关性能和高可靠性:无反向恢复电流,温度无关的开关特性。
    - 高性能温度适应性:最大结温可达175°C,支持极端环境应用。
    - 优异的热性能:低热阻(1.81°C/W),确保高效散热。
    - 高浪涌电流能力:高达600A的浪涌电流能力,保证在极端条件下的稳定性。
    - 环保认证:AEC-Q101合格,无铅、无卤素、符合RoHS标准。
    - 易于并联:正温度系数使其容易实现并联使用。

    应用案例和使用建议


    应用案例
    - 电动汽车车载充电器:SiC肖特基二极管适用于高压直流转换系统,提高充电效率,减少能量损失。
    - DC-DC转换器:在汽车HEV-EV中,这种二极管可实现高效的直流到直流转换,减少电磁干扰(EMI)。
    使用建议
    - 确保电路设计符合额定参数:避免超载使用,特别是在高温环境下。
    - 注意散热管理:良好的散热设计是发挥其性能的关键,尤其是在高频工作环境中。

    兼容性和支持


    - 兼容性:与大多数电动汽车系统中的电源管理模块兼容。
    - 支持:提供详细的电气和机械数据,便于制造商进行集成。ON Semiconductor提供全面的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 系统过热 | 确保散热系统良好工作,增加散热片或风扇。 |
    | 开关频率不稳 | 检查电源和接地线连接是否稳固,优化驱动信号。 |
    | 额定电流不足 | 确认电路中的所有负载均在额定电流范围内运行。 |

    总结和推荐


    综上所述,这款SiC肖特基二极管在高温和高压条件下表现出色,适合用于高可靠性要求的汽车电子系统。其优越的开关性能和高可靠性,使其成为当今高效能系统的理想选择。对于需要紧凑、高效率解决方案的应用场合,强烈推荐使用这款SiC肖特基二极管。此外,制造商提供的全面技术支持也将确保用户能够顺利进行产品集成和维护。

FFSH1065B-F085参数

参数
配置 独立式
If - 正向电流 11.5A
Ir - 反向电流 500nA
Vr-反向电压 650V
反向恢复时间 0μs
正向浪涌电流 42A
通用封装 TO-247-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

FFSH1065B-F085厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFSH1065B-F085数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFSH1065B-F085 FFSH1065B-F085数据手册

FFSH1065B-F085封装设计

查看详情并下载
Symbol
Footprint
3D Model
