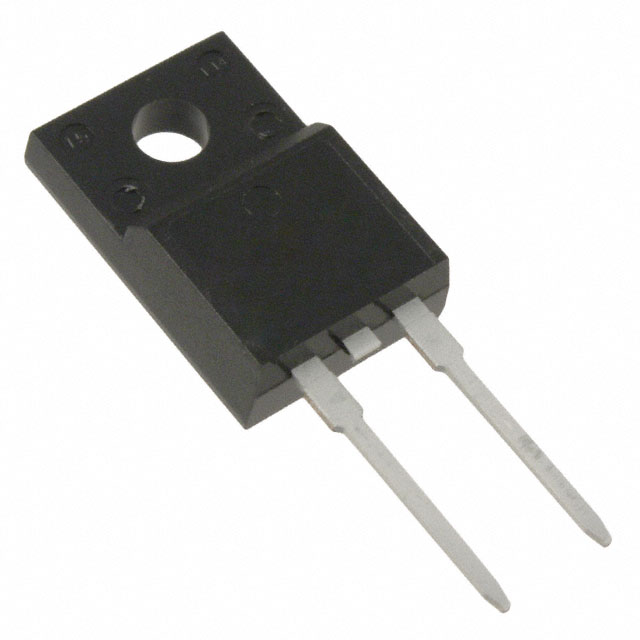

FFPF15S60STU

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 600V 150A 35ns 100μA 15A 独立式 TO-220F-2L 通孔安装 10.16mm*4.7mm*19.1mm
供应商型号: 2083376
供应商: element14
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 FFPF15S60STU

FFPF15S60STU概述

    FFPF15S60S 15 A, 600 V STEALTH II Diode 技术手册

    1. 产品简介


    FFPF15S60S 是一款STEALTH II整流器,具有软恢复特性。它采用硅氮化物钝化离子注入外延平面结构。 这款二极管主要用于开关电源中的续流二极管及其他功率转换应用。它的低存储电荷和超快速软恢复特性可以减少许多功率转换电路中的振铃和电气噪声,从而降低开关晶体管的功率损耗。

    2. 技术参数


    - 额定值
    - 峰值重复反向电压(VRRM):600 V
    - 工作峰值反向电压(VRWM):600 V
    - 直流阻断电压(VR):600 V
    - 平均整流正向电流(IF(AV)):15 A @ TC = 52°C
    - 非重复峰值浪涌电流(IFSM):150 A
    - 工作和存储温度范围(TJ, TSTG):-65至+175°C
    - 电气特性
    - 最大正向电压(VFM):2.6 V @ TC = 25°C
    - 反向电流(IRM):500 μA @ TC = 125°C
    - 反向恢复时间(trr):21~35 ns @ IF = 1 A, diF/dt = 100 A/μs, VR = 30 V @ TC = 25°C
    - 存储电荷(Qrr):2.5 nC @ IF = 15 A, diF/dt = 200 A/μs, VR = 390 V @ TC = 25°C
    - 热特性
    - 最大热阻(RθJC):4.6 °C/W

    3. 产品特点和优势


    - 快速软恢复:具有低存储电荷和超快速软恢复特性,显著降低振铃和电气噪声。
    - 高可靠性:具备600 V的反向电压和高可靠性。
    - 改进的dv/dt能力:增强了dv/dt性能。
    - 无铅且符合RoHS标准:环保设计,适合广泛应用。

    4. 应用案例和使用建议


    - 通用应用:适用于各种电源管理场合。
    - 开关模式电源:适合在开关电源中作为续流二极管使用。
    - 连续模式功率因数校正:适用于Boost二极管应用。
    使用建议:
    - 在高温环境下使用时,注意正向电压(VFM)会有所升高,建议进行详细的温升测试以确保安全运行。
    - 在高频率应用中,需关注反向恢复时间(trr),以避免过高的电压尖峰。

    5. 兼容性和支持


    - 兼容性:可广泛应用于各类开关电源和功率转换电路。
    - 支持:该产品由onsemi提供全面的技术支持和维护服务,详细资料可在官方网站和技术文档中找到。

    6. 常见问题与解决方案


    - 问题1:使用过程中出现电压尖峰。
    - 解决方案:检查并优化电路布局,确保滤波电容和吸收电路的设计合理。
    - 问题2:在高温环境下正向电压过高。
    - 解决方案:考虑增加散热片或其他冷却措施,以降低工作温度。

    7. 总结和推荐


    综上所述,FFPF15S60S是一款高性能的STEALTH II整流器,具有出色的软恢复特性和高可靠性,适用于多种功率转换应用。它的低存储电荷和超快速软恢复特性使其成为市场上具有竞争力的产品之一。强烈推荐用于需要高可靠性和高性能的应用场合。建议用户根据具体需求选择合适的应用场景,并遵循使用建议以确保最佳性能。

FFPF15S60STU参数

参数
Vr-反向电压 600V
反向恢复时间 35ns
正向浪涌电流 150A
配置 独立式
If - 正向电流 15A
Ir - 反向电流 100μA
长*宽*高 10.16mm*4.7mm*19.1mm
通用封装 TO-220F-2L
安装方式 通孔安装
零件状态 停产
包装方式 管装
