NSBA115TDP6T5G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 250mV@ 5mA,10mA 2 个 PNP 预偏压式(双) 408W 500nA 50V 100mA SC-89 贴片安装 1mm*800μm*370μm
供应商型号: CY-NSBA115TDP6T5G
供应商: Avnet
标准整包数: 1

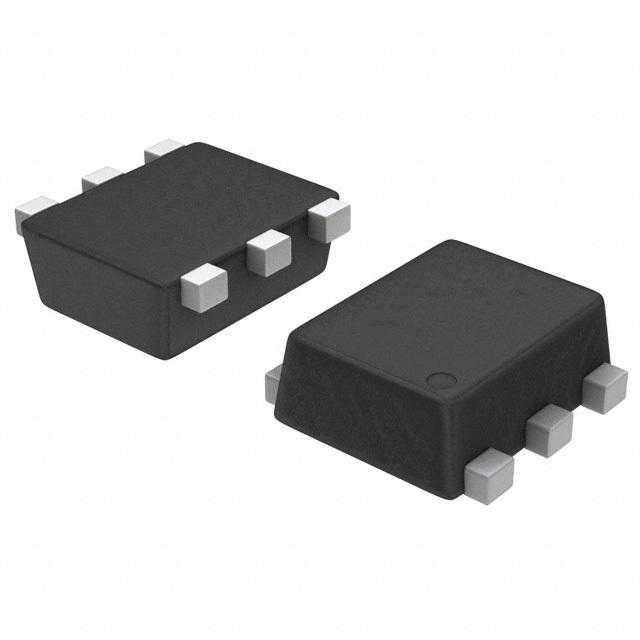

ON SEMICONDUCTOR 三极管(BJT) NSBA115TDP6T5G

NSBA115TDP6T5G概述


    产品简介


    DTC115TD/NBC115TD 双NPN偏置电阻晶体管
    DTC115TD/NBC115TD是一种集成双NPN晶体管和内部偏置电阻网络的半导体组件,适用于汽车及其他需要特殊规格的应用场合。此系列的数字晶体管设计用于替代单个晶体管及其外部偏置电阻网络。偏置电阻晶体管(Bias Resistor Transistor, BRT)将单一晶体管与两个偏置电阻(串联基极电阻和基极-发射极电阻)整合在一个设备内。使用BRT可以减少系统成本并节省板空间。

    技术参数


    - 额定电压:
    - 集电极-基极电压:VCBO 50 Vdc
    - 集电极-发射极电压:VCEO 50 Vdc
    - 输入正向电压:VIN(fwd) 40 Vdc
    - 输入反向电压:VIN(rev) 6 Vdc
    - 电流:
    - 集电极电流(连续):IC 100 mAdc
    - 基极-发射极截止电流(IE = 0):ICEO − − 500 nAdc
    - 其他参数:
    - 热阻(Junction to Ambient):RJA 540°C/W
    - 工作温度范围:TJ, Tstg −55至+150 °C
    - 工作环境:支持的电气特性和机械规格

    产品特点和优势


    - 简化电路设计: 将多个分立元件集成到一个设备中,简化了电路设计。
    - 节省成本和空间: 集成偏置电阻和晶体管后,可大幅降低系统成本并减少PCB占用面积。
    - 符合环保要求: 无铅、无卤素且符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 车载控制系统: 在汽车电子控制单元(ECU)中,这些器件广泛应用于电源管理和信号转换。
    - 工业自动化设备: 在自动装配线中,作为传感器接口的一部分。
    使用建议
    - 选择合适的工作条件: 确保工作电压和电流在最大额定值之内,以避免损坏设备。
    - 注意散热: 由于热阻较高,需考虑有效的散热措施,如使用散热片或风扇。

    兼容性和支持


    - 兼容性: DTC115TD/NBC115TD可与标准PCB布局和焊接工艺兼容。
    - 技术支持: 客户可以通过官网获得详细的电气和机械规格信息及技术支持。

    常见问题与解决方案


    - 问题: 设备过热。
    - 解决方案: 增加散热措施,确保良好的散热。
    - 问题: 设备无法正常工作。
    - 解决方案: 检查输入电压和电流是否在额定范围内,确认连接正确无误。

    总结和推荐


    DTC115TD/NBC115TD 双NPN偏置电阻晶体管是一款集成了多个功能的高性能器件,其主要优点包括简化设计、降低成本和节省空间。其在汽车和工业应用中的表现卓越,适合需要高可靠性、稳定性的场合。强烈推荐给对上述需求有迫切需求的设计工程师和技术采购人员。
    如有进一步的技术咨询或支持需求,可访问官方网站或联系专业技术人员。

NSBA115TDP6T5G参数

参数
晶体管类型 2 个 PNP 预偏压式(双)
最大功率耗散 408W
VCEO-集电极-发射极最大电压 50V
集电极截止电流 500nA
配置 -
VCBO-最大集电极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 5mA,10mA
VEBO-最大发射极基极电压 -
集电极电流 100mA
最大集电极发射极饱和电压 0.25@ 5mA @ 10mA
长*宽*高 1mm*800μm*370μm
通用封装 SC-89
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NSBA115TDP6T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSBA115TDP6T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR NSBA115TDP6T5G NSBA115TDP6T5G数据手册

NSBA115TDP6T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.0465 ¥ 0.3927
5000+ $ 0.0465 ¥ 0.3927
库存: 122542
起订量: 2547 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 392.7
直接购买
加入购物车
