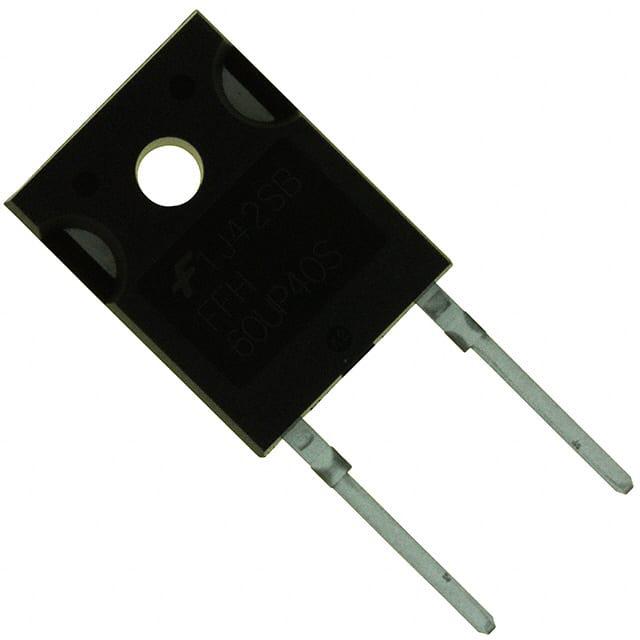

FFH60UP40S

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 400V 600A 85ns 100μA 60A 独立式 TO-247-2 通孔安装 15.95mm*21mm*5mm
供应商型号: FFH60UP40S
供应商: 国内现货
标准整包数: 450
ON SEMICONDUCTOR 整流二极管/整流桥 FFH60UP40S

FFH60UP40S概述


    产品简介


    超快速二极管 FFH60UP40S, FFH60UP40S3
    超快速二极管(如FFH60UP40S 和 FFH60UP40S3)是专为高性能电力转换和开关应用设计的电子元件。这些二极管具有超快速恢复特性和低正向电压降的特点,适用于多种应用场合,例如开关电源(SMPS)、焊接器和不间断电源(UPS)等。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 重复反向峰值电压 | 400 | V |
    | 反向峰值工作电压 | 400 | V |
    | 直流阻断电压 | 400 | V |
    | 平均正向整流电流 | 60 | A |
    | 非重复浪涌峰值电流 | 600 | A |
    | 工作温度范围 | -65 至 +150 | °C |
    电气特性 (TC = 25°C)
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 正向电压 (IF = 60 A) | - | 0.99 | 1.3 | V |
    | 反向电流 (VR = 400 V) | - | - | 500 | μA |
    | 反向恢复时间 (IF = 60 A, diF/dt = 200 A/μs, VR = 260 V) | - | 59 | 85 | ns |

    产品特点和优势


    1. 超快速恢复特性: 该二极管具备非常短的恢复时间(Trr = 85 ns),能够显著降低损耗,提高效率。
    2. 低正向电压降: 在高电流条件下,正向电压降仅为1.3 V,有助于减少功耗。
    3. 强健的雪崩能力: 可承受较高的瞬态电流,适合工业应用中的苛刻环境。
    4. 符合RoHS标准: 环保材料,便于回收再利用。

    应用案例和使用建议


    应用案例
    - 开关电源 (SMPS): 利用其超快速恢复特性来提高电源效率。
    - 焊接器: 能够承受瞬间的大电流冲击。
    - 不间断电源 (UPS): 稳定输出,确保电力供应的可靠性。
    使用建议
    - 散热管理: 由于在大电流条件下功耗较高,建议使用良好的散热系统以延长使用寿命。
    - 电压保护: 使用箝位电路来保护二极管免受过压损坏。

    兼容性和支持


    - 兼容性: 该二极管可直接替换其他品牌类似型号的产品,同时保持与现有系统的兼容性。
    - 支持: ON Semiconductor 提供详尽的技术支持文档和在线资源,以便于用户进行设计和调试。

    常见问题与解决方案


    1. 问题: 正向电压降偏高
    - 解决方案: 检查电路是否匹配推荐的工作条件,确保散热系统正常运行。

    2. 问题: 无法达到预期的快速恢复时间
    - 解决方案: 确认驱动电路的电流上升速率(di/dt)符合要求,调整相关驱动参数。

    总结和推荐


    综合评估
    FFH60UP40S 和 FFH60UP40S3 在高效电力转换应用中表现出色,特别是在需要快速恢复时间和低功耗的应用场景中。它们的高可靠性及工业级标准使其成为多种应用场景的理想选择。
    推荐使用
    我们强烈推荐在设计高效率电源转换电路时选用该系列超快速二极管。其优越的性能和广泛的应用范围使其成为行业内极具竞争力的选择。

FFH60UP40S参数

参数
Ir - 反向电流 100μA
Vr-反向电压 400V
反向恢复时间 85ns
正向浪涌电流 600A
配置 独立式
If - 正向电流 60A
长*宽*高 15.95mm*21mm*5mm
通用封装 TO-247-2
安装方式 通孔安装
零件状态 在售
包装方式 管装

FFH60UP40S厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFH60UP40S数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFH60UP40S FFH60UP40S数据手册

FFH60UP40S封装设计

查看详情并下载
Symbol
Footprint
3D Model
