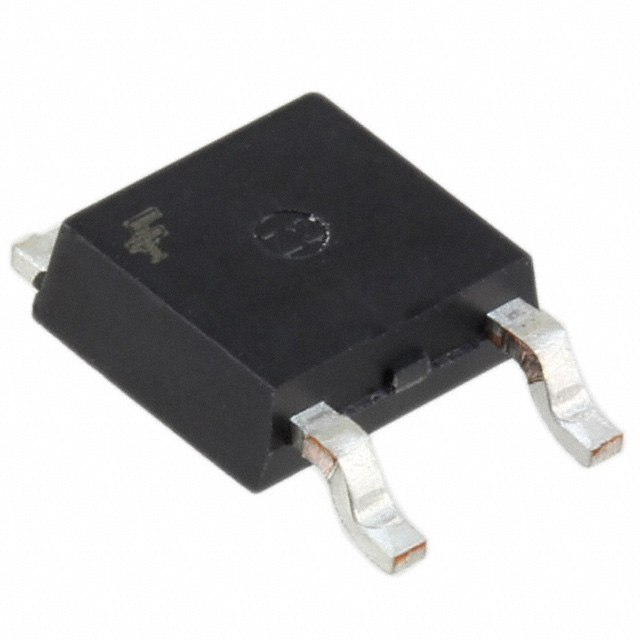

KSH29CTF

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 700mV@ 125mA,1A NPN 1.56W 5V 50μA 100V 100V 1A TO-252 贴片安装 6.6mm*6.1mm*2.3mm
供应商型号: KSH29CTF
供应商: 云汉优选
标准整包数: 10
ON SEMICONDUCTOR 三极管(BJT) KSH29CTF

KSH29CTF概述

    KSH29/29C NPN Epitaxial Silicon Transistor 技术手册概述

    1. 产品简介


    KSH29/29C 是一款适用于通用放大器及低速开关应用的NPN型外延硅晶体管。它广泛应用于各种电子设备中,如音频系统、电源管理和信号调节等领域。KSH29/29C具有多种封装形式,包括直插式(I-Pak)和表面贴装型(D-Pak),以适应不同的设计需求。

    2. 技术参数


    KSH29/29C的主要技术规格如下:
    - 绝对最大额定值
    - 集电极-基极电压:40V (KSH29), 100V (KSH29C)
    - 集电极-发射极电压:40V (KSH29), 100V (KSH29C)
    - 发射极-基极电压:5V
    - 集电极电流(直流):1A
    - 集电极电流(脉冲):3A
    - 基极电流:0.4A
    - 集电极耗散功率(TC=25°C):15W
    - 电气特性
    - 集电极-发射极漏电流(VCE=40V,IB=0):50μA
    - 集电极-发射极漏电流(VCE=60V,IB=0):50μA
    - 基极-发射极漏电流(VBE=5V,IC=0):1mA
    - 直流电流增益(VCE=4V,IC=0.2A):40
    - 直流电流增益(VCE=4V,IC=1A):15-75
    - 饱和电压(IC=1A,IB=125mA):0.7V
    - 导通电压(VCE=4A,IC=1A):1.3V
    - 电流增益带宽积(VCE=10V,IC=200mA):3MHz

    3. 产品特点和优势


    - 应用广泛:KSH29/29C适合于多种电路设计,包括通用放大器和低速开关应用。
    - 可靠性高:采用先进的制造工艺,确保产品的稳定性和可靠性。
    - 兼容性好:支持多种封装形式,方便集成到不同设计中。
    - 散热能力强:集电极耗散功率较高,适合在高功率应用场景下使用。

    4. 应用案例和使用建议


    - 音频放大器:由于其较高的直流电流增益和良好的导通电压,KSH29/29C常用于音频放大器中,提供稳定的信号放大部分。
    - 电源管理:可用于开关电源的设计中,尤其是在需要低速开关特性的场合。
    - 建议:在使用时应注意散热设计,特别是在高功率应用场景下。同时,根据具体的应用要求选择合适的封装形式。

    5. 兼容性和支持


    KSH29/29C与市面上常见的I-Pak和D-Pak封装兼容。ON Semiconductor提供详尽的技术支持和维护服务,确保客户能够顺利使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何选择正确的封装形式?
    - 解决方案:根据具体应用需求选择直插式或表面贴装型封装,确保最佳的热性能和电气性能。
    - 问题2:如何优化散热设计?
    - 解决方案:在高功率应用场景下,应增加散热片或使用导热材料,以确保晶体管的工作温度在安全范围内。

    7. 总结和推荐


    KSH29/29C是一款高性能的NPN型外延硅晶体管,具备广泛的应用范围和优良的电气特性。它特别适合用于音频放大器、电源管理和信号调节等领域。鉴于其高可靠性和优秀的性能,强烈推荐使用KSH29/29C在这些应用场景中。如果您需要进一步的技术支持,可联系ON Semiconductor的技术支持团队。

KSH29CTF参数

参数
集电极截止电流 50μA
VCEO-集电极-发射极最大电压 100V
最大功率耗散 1.56W
最大集电极发射极饱和电压 700mV@ 125mA,1A
晶体管类型 NPN
VEBO-最大发射极基极电压 5V
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 700mV@ 125mA,1A
VCBO-最大集电极基极电压 100V
集电极电流 1A
长*宽*高 6.6mm*6.1mm*2.3mm
通用封装 TO-252
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
