首页  >  产品百科  >  NTSB20100CTT4G

NTSB20100CTT4G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 100V 150A 17μA 10A 双 D2PAK 贴片安装
供应商型号: FL-NTSB20100CTT4G
供应商: 海外现货
标准整包数: 1

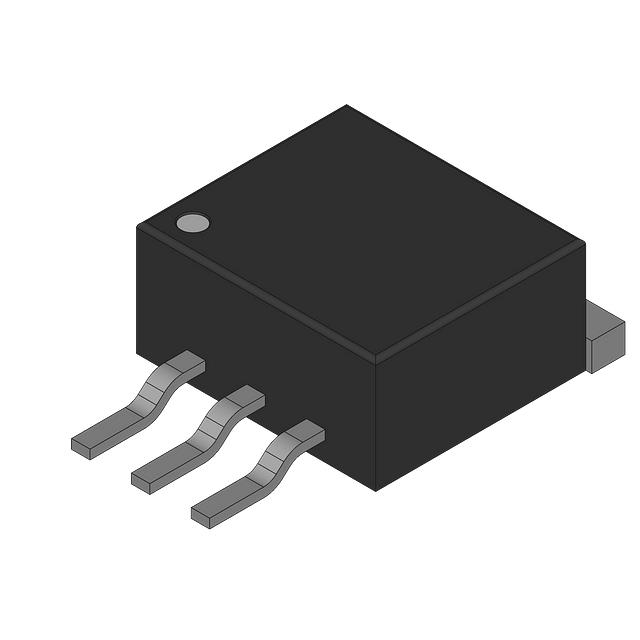

ON SEMICONDUCTOR 整流二极管/整流桥 NTSB20100CTT4G

NTSB20100CTT4G概述

    非常低正向电压的沟槽式肖特基整流器

    产品简介


    非常低正向电压的沟槽式肖特基整流器(例如NTST20100CTG)是一款采用精细光刻沟槽技术制造的产品,具有非常低的正向电压降(VF)。它被广泛应用于多种电子设备中,包括笔记本/上网本适配器、ATX电源、平板显示器电源管理电路、高频转换器、自由轮二极管和逆向电池保护等场合。

    技术参数


    这款产品的主要技术参数如下:
    - 峰值重复反向电压:VRRM = 100V
    - 平均正向整流电流:IF(AV) = 20A(单个设备)
    - 峰值重复正向电流:IFRM = 40A(单个设备)
    - 最大瞬时正向电压:VF(IF = 5A, TJ = 25°C)= 0.55V
    - 最大瞬时反向电流:IR(VR = 70V, TJ = 25°C)= 17μA
    - 最高热阻:RJC = 2.5°C/W(单个二极管)
    - 工作温度范围:-40°C至+150°C

    产品特点和优势


    - 低正向电压降:这有助于降低功率损耗并减少发热。
    - 快速开关能力:具有出色的温度稳定性,适合高频应用。
    - 高效率:有助于实现严格的能效标准。
    - 高浪涌电流承受能力:提供更高的可靠性和耐用性。
    - 无铅:符合环保要求,有利于可持续发展。

    应用案例和使用建议


    根据手册提供的典型应用,这款肖特基整流器非常适合用于高频转换器、自由轮二极管及笔记本/上网本电源适配器等。为了优化应用效果,可以考虑以下几点:
    - 在设计电源电路时,确保所有组件(包括电容、电阻等)能够匹配整流器的额定电流和电压。
    - 使用合适的散热措施以保证设备在高温环境下也能稳定运行。

    兼容性和支持


    该产品提供了多种封装形式(如TO-220AB、TO-220FP、I2PAK和D2PAK),适用于不同的安装需求。厂家提供了详细的技术支持和服务,以帮助客户解决可能出现的问题。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    - 问题1:如何确定最佳的工作温度?
    - 解决方案:参考手册中的电气特性表,了解最大瞬时正向电压和最大瞬时反向电流随温度变化的情况。
    - 问题2:如何正确处理过载情况?
    - 解决方案:合理配置电路保护措施,如保险丝或断路器,避免电流超过设备的最大承受范围。

    总结和推荐


    综上所述,这款非常低正向电压的沟槽式肖特基整流器凭借其独特的技术和卓越的性能,在众多应用场景中展现出色的表现。考虑到其高效节能、可靠性和易于集成的特点,强烈推荐使用。如果您正在寻找一款能够满足严格能效标准、适用于高频转换器和电源适配器的优质二极管,此款产品无疑是一个明智的选择。

NTSB20100CTT4G参数

参数
反向恢复时间 -
正向浪涌电流 150A
配置
If - 正向电流 10A
Ir - 反向电流 17μA
Vr-反向电压 100V
10.29mm(Max)
9.65mm(Max)
4.83mm(Max)
通用封装 D2PAK
安装方式 贴片安装
应用等级 汽车级
零件状态 停产
包装方式 散装,卷带包装

NTSB20100CTT4G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTSB20100CTT4G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NTSB20100CTT4G NTSB20100CTT4G数据手册

NTSB20100CTT4G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3974 ¥ 3.3663
库存: 111200
起订量: 1499 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.36
直接购买
加入购物车
