FFSH40120ADN-F085

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 碳化硅肖特基二极管 二极管, 50A, 1200V, 通孔安装, TO-247封装, 3针
供应商型号: FFSH40120ADN-F085
供应商: 国内现货
标准整包数: 450
ON SEMICONDUCTOR 整流二极管/整流桥 FFSH40120ADN-F085

FFSH40120ADN-F085概述

    高性能硅碳肖特基二极管:FFSH40120ADN-F085

    产品简介


    FFSH40120ADN-F085 是一款由半导体组件工业有限公司(Semiconductor Components Industries, LLC)设计的高性能硅碳(SiC)肖特基二极管。该产品以其卓越的开关性能和高可靠性而著称,在各类功率半导体器件中属于新一代产品。此款二极管广泛应用于汽车高压混合动力电动汽车(HEV-EV)的车载充电器及直流到直流转换器。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 峰值重复反向电压 | 1200 | V |
    | 单脉冲雪崩能量 | 210 | mJ |
    | 连续整流正向电流(TC < 148°C) | 20 / 40 | A |
    | 最大非重复峰值正向浪涌电流(TC = 25°C) | 1190 | A |
    | 最大非重复半正弦波前向浪涌电流(tp = 8.3 ms) | 135 | A |
    | 功率耗散(TC = 25°C) | 220 | W |
    | 热阻(结至外壳)最大值 | 0.68 / 0.34 | °C/W |

    产品特点和优势


    - 最高结温:175°C
    - 雪崩等级:210 mJ
    - 浪涌电流容量高
    - 正温度系数
    - 易于并联
    - 无反向恢复/无前向恢复
    - AEC-Q101认证,具备PPAP能力
    - 无铅、无卤素/无BFR、RoHS符合

    应用案例和使用建议


    这款硅碳肖特基二极管适合于要求高性能和可靠性的应用场合,例如汽车高压混合动力电动汽车的车载充电器和直流转换器。根据提供的应用场景图,我们可以看出其优异的高温特性和极低的漏电电流特性使其特别适用于高温和高效率要求的应用环境中。
    使用建议:
    - 在选择散热材料时,应考虑材料的热阻性能,以确保在高温环境下稳定工作。
    - 避免长时间在额定功率以上运行,以防止过热。

    兼容性和支持

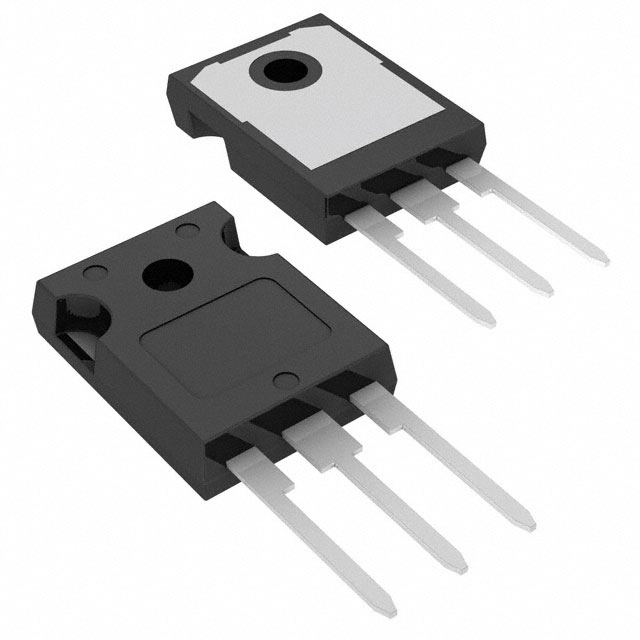

    此款二极管采用TO-247-3LD封装,与市场上常见的类似封装设备具有良好的兼容性。同时,ON Semiconductor提供了详尽的技术支持和维护服务,确保用户可以高效使用产品。

    常见问题与解决方案


    1. 问:在高温环境下运行时,二极管会怎样?
    - 答:由于具有正温度系数和高温下的良好表现,二极管能够在高达175°C的条件下工作,但需注意适当的散热措施。

    2. 问:如果在电路中使用二极管时发现发热严重怎么办?
    - 答:检查电路中是否存在电流过载或散热不良的情况,并采取相应的改进措施如增加散热片。

    总结和推荐


    总的来说,FFSH40120ADN-F085硅碳肖特基二极管凭借其卓越的电气性能、高温稳定性以及高效的散热能力,成为高压混合动力电动汽车车载充电器和直流转换器的理想选择。其独特的技术和市场竞争力使其在相应领域内占据领先地位,强烈推荐使用。

FFSH40120ADN-F085参数

参数
Ir - 反向电流 200μA
Vr-反向电压 1.2KV
反向恢复时间 0μs
正向浪涌电流 135A
配置 双commoncathode
If - 正向电流 25A
通用封装 TO-247-3
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

FFSH40120ADN-F085厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FFSH40120ADN-F085数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FFSH40120ADN-F085 FFSH40120ADN-F085数据手册

FFSH40120ADN-F085封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
450+ ¥ 58.1836
900+ ¥ 56.2441
1800+ ¥ 54.3047
库存: 21600
起订量: 450 增量: 450
交货地:
最小起订量为:450
合计: ¥ 26182.62
