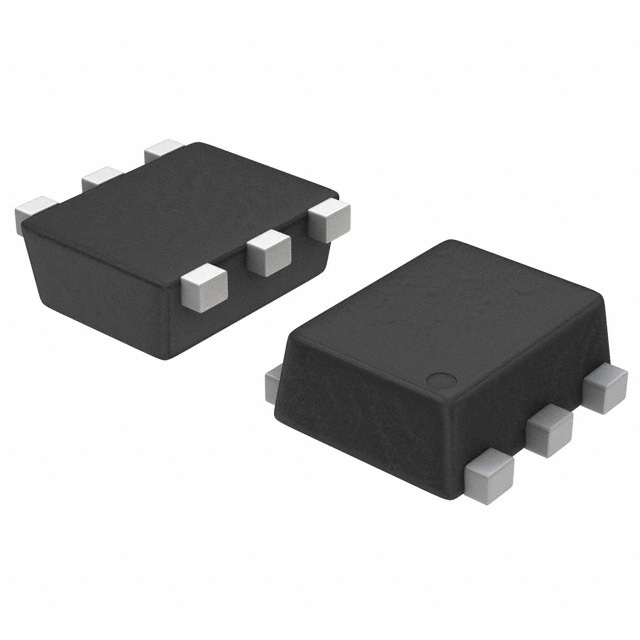

NSR0115CQP6T5G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 15V 2A 5ns 15μA 100μA SOT-963 贴片安装 1mm*800μm*370μm
供应商型号: FL-NSR0115CQP6T5G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NSR0115CQP6T5G

NSR0115CQP6T5G概述

    NSR0115CQP6T5G 双 15V 0.1A 共阴极肖特基二极管

    1. 产品简介


    NSR0115CQP6T5G 是一款由 Semiconductor Components Industries 制造的双 15V 0.1A 共阴极肖特基二极管。这款二极管专为高速开关应用设计,具备低导通损耗、高效率和小尺寸的特点。它适用于便携式设备、移动电话、键盘及低压电机控制(如光盘驱动器)等领域。

    2. 技术参数


    - 最大额定值
    - 反向电压 (VR): 15V
    - 直流正向电流 (IF): 100mA
    - 重复峰值正向电流 (IFRM): 0.3A
    - 非重复峰值正向电流 (t < 1.0s): 2.0A
    - 热特性
    - 结到环境的热阻 (RθJA): 480°C/W
    - 最大耗散功率 (PD): 260mW (TA = 25°C),每增加1°C,耗散功率减少2.1mW
    - 电气特性
    - 反向击穿电压 (IR = 20µA): 15V
    - 总电容 (VR = 1.0V, f = 1.0MHz): ≤8.0pF
    - 正向电压 (IF = 10mA): ≤0.4V
    - 反向泄漏 (VR = 10V): ≤15µA
    - 反向恢复时间 (IF = IR = 10mA, IR(REC) = 1.0mA): ≤5.0ns

    3. 产品特点和优势


    - 超快开关速度:能够快速响应,减少信号延迟。
    - 低正向电压:导通损耗低,提高效率。
    - 无铅、无卤化物和BFR、符合RoHS标准:环保,适用于各种严格要求的应用场景。

    4. 应用案例和使用建议


    - 便携式设备:如数码相机、MP3播放器等。建议在空间受限的环境中使用,以充分利用其小尺寸优势。
    - 移动电话:确保其在频繁开关操作中保持高效能。
    - 键盘:提供稳定可靠的开关性能。
    - 低压电机控制:如光盘驱动器。使用时应注意散热,避免长时间过载。

    5. 兼容性和支持


    - 兼容性:适用于各种标准电路板设计,特别是需要小型封装的场合。
    - 支持:Semiconductor Components Industries 提供全面的技术支持,可通过其网站或客服热线获取更多信息和帮助。

    6. 常见问题与解决方案


    - 问题1:反向电压不足导致二极管损坏。
    - 解决方案:确保电路中的电压不超过15V,必要时使用电压调节器。

    - 问题2:长时间工作导致温度过高。
    - 解决方案:确保良好的散热条件,可以使用散热片或其他散热措施。

    7. 总结和推荐


    NSR0115CQP6T5G 是一款高性能、环保的肖特基二极管,特别适合于便携式和移动设备的应用。其超快的开关速度和低正向电压使其在多种应用场景中表现出色。强烈推荐在上述应用中使用此产品,同时要注意适当的散热和使用条件以确保其最佳性能。

NSR0115CQP6T5G参数

参数
反向恢复时间 5ns
正向浪涌电流 2A
配置 -
If - 正向电流 100μA
Ir - 反向电流 15μA
Vr-反向电压 15V
长*宽*高 1mm*800μm*370μm
通用封装 SOT-963
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NSR0115CQP6T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSR0115CQP6T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NSR0115CQP6T5G NSR0115CQP6T5G数据手册

NSR0115CQP6T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0882 ¥ 0.7469
库存: 152000
起订量: 6756 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.74
直接购买
加入购物车
