NSDEMP11XV6T5G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 80V 2A 4ns 100nA 100μA SOT-563 贴片安装 1.6mm*1.2mm*550μm
供应商型号: FL-NSDEMP11XV6T5G
供应商: 海外现货
标准整包数: 1

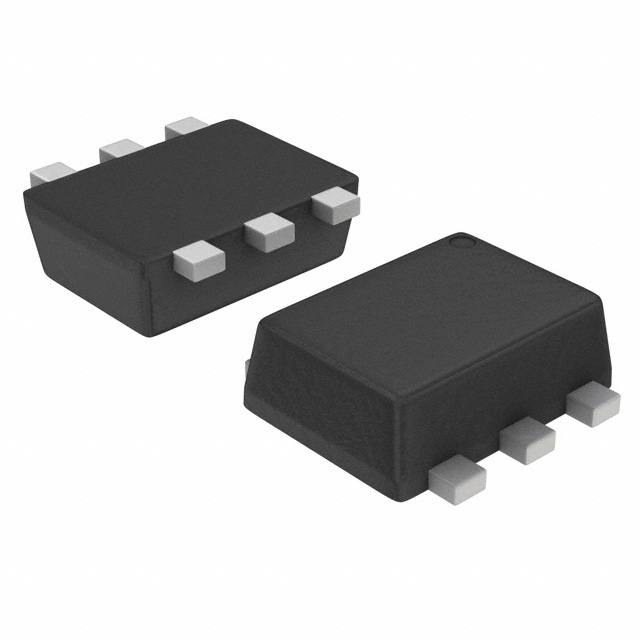

ON SEMICONDUCTOR 整流二极管/整流桥 NSDEMP11XV6T5G

NSDEMP11XV6T5G概述

    NSDEMP11XV6T1 和 NSDEMP11XV6T5 共阴极四路切换二极管技术手册

    1. 产品简介


    NSDEMP11XV6T1 和 NSDEMP11XV6T5 是两款专为超高速开关应用设计的共阴极四路切换二极管。这两款二极管采用SOT-563封装,适用于低功耗表面贴装应用,特别适合于空间受限的设计。它们能够提供快速响应时间和低反向恢复时间,适用于需要高效率和高性能的应用场合。

    2. 技术参数


    以下是NSDEMP11XV6T1 和 NSDEMP11XV6T5 的关键技术参数:
    - 最大额定值:
    - 反向电压 (VR): 80 Vdc
    - 峰值反向电压 (VRM): 80 Vdc
    - 正向电流 (IF): 100 mAdc
    - 峰值正向电流 (IFM): 300 mAdc
    - 峰值正向浪涌电流 (IFSM): 2.0 A (注1)
    - 热特性:
    - 在一个接头加热的情况下:
    - 总装置耗散 (PD): 357 mW (25°C),每度超过25°C降额2.9 mW/°C
    - 结至环境热阻 (RJA): 350 °C/W
    - 在两个接头加热的情况下:
    - 总装置耗散 (PD): 500 mW (25°C),每度超过25°C降额4.0 mW/°C
    - 结至环境热阻 (RJA): 250 °C/W
    - 工作温度范围: 接头和存储温度 (TJ, Tstg): -55°C 到 +150°C
    - 电气特性:
    - 反向电压泄漏电流 (IR): 0.1 μAdc
    - 正向电压 (VF): 1.2 Vdc (IF=100 mA)
    - 反向击穿电压 (VR): 0 Vdc (IR=100 μA)
    - 二极管电容 (CD): 3.5 pF (VR=6.0 V, f=1.0 MHz)
    - 反向恢复时间 (trr): 4.0 ns (IF=5.0 mA, VR=6.0 V, RL=100 Ω, Irr=0.1 IR)

    3. 产品特点和优势


    - 快速响应: NSDEMP11XV6T1 和 NSDEMP11XV6T5 的快速反向恢复时间 (trr) 使得它们在超高速开关应用中表现出色。
    - 低功耗: 由于其低正向电流 (IF) 和反向电压 (VR),这些二极管可以有效降低功耗。
    - 无铅设计: 所有型号均为无铅产品,符合环保要求。

    4. 应用案例和使用建议


    - 应用案例: 这些二极管非常适合用于高速数字信号处理、高频逆变器和通信系统中。
    - 使用建议: 在选择应用环境时,需确保工作温度不超过其极限值。对于长时间工作在高温环境中的应用,建议增加散热措施以避免过热。

    5. 兼容性和支持


    - 兼容性: 这些二极管与其他标准SOT-563封装的产品兼容。
    - 支持: ON Semiconductor 提供详尽的技术支持和售后服务,可通过其官方网站获取更多资源。

    6. 常见问题与解决方案


    - 问题1: 高温环境下,正向电压 (VF) 是否会显著变化?
    - 解答: 会在一定程度上变化,但仍在可接受范围内。建议参考图1中的曲线图进行验证。
    - 问题2: 如何正确安装这些二极管?
    - 解答: 确保按照SOT-563的标准封装方式进行安装,确保良好的电气连接和散热。

    7. 总结和推荐


    NSDEMP11XV6T1 和 NSDEMP11XV6T5 是性能优异的共阴极四路切换二极管,具备快速响应和低功耗的特点。它们广泛应用于高速开关电路中,并且在低功耗和无铅设计方面具有显著优势。因此,我们强烈推荐在需要高性能和可靠性的应用中使用这款产品。

NSDEMP11XV6T5G参数

参数
配置 -
If - 正向电流 100μA
Ir - 反向电流 100nA
Vr-反向电压 80V
反向恢复时间 4ns
正向浪涌电流 2A
长*宽*高 1.6mm*1.2mm*550μm
通用封装 SOT-563
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NSDEMP11XV6T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSDEMP11XV6T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NSDEMP11XV6T5G NSDEMP11XV6T5G数据手册

NSDEMP11XV6T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
