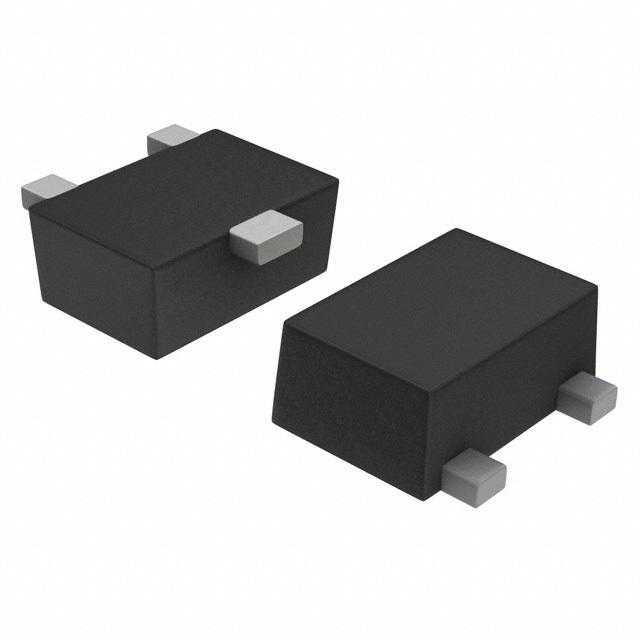

NSV2029M3T5G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 500mV@ 5mA,50mA PNP 265W 6V 500pA 60V 50V 150mA SOT-723 贴片安装 1.2mm*800μm*500μm
供应商型号: CY-NSV2029M3T5G
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 三极管(BJT) NSV2029M3T5G

NSV2029M3T5G概述

    NS2029M3 PNP Silicon General Purpose Amplifier Transistor

    1. 产品简介


    NS2029M3是一款用于通用放大器应用的PNP硅晶体管,设计用于低功耗表面贴装。它采用SOT-723封装形式,适用于空间有限的电路板上,能够有效减少印刷电路板(PCB)的占用空间。该产品主要功能为信号放大,广泛应用于消费电子、工业自动化、通信设备等领域。

    2. 技术参数


    - 最大额定值:
    - 集电极-基极击穿电压 (V(BR)CBO):-60 Vdc
    - 集电极-发射极击穿电压 (V(BR)CEO):-50 Vdc
    - 发射极-基极击穿电压 (V(BR)EBO):-6.0 Vdc
    - 集电极连续电流 (IC):-150 mA
    - 最大功率耗散 (PD):265 mW
    - 结温 (TJ):150 °C
    - 存储温度范围 (Tstg):-55 ~ +150 °C
    - 电气特性:
    - 集电极-基极饱和电压 (VCE(sat)):-0.5 Vdc
    - 直流电流增益 (hFE):120 - 560
    - 转换频率 (fT):140 MHz
    - 输出电容 (COB):3.5 pF

    3. 产品特点和优势


    NS2029M3晶体管具有以下独特功能和优势:
    - 高直流电流增益:在典型条件下达到210至460,适用于各种放大应用。
    - 低饱和电压:集电极-发射极饱和电压 (VCE(sat))仅为0.5 Vdc,保证了高效的信号传输。
    - ESD防护能力:人体模型可达2000 V,机器模型可达200 V,确保产品的可靠性和长期稳定性。
    - 环保材料:无铅、卤素自由/溴化阻燃剂自由,符合RoHS标准,符合现代环保要求。

    4. 应用案例和使用建议


    NS2029M3晶体管可用于多种电子设备,如音频放大器、开关电源控制等。例如,在音频放大器中,它的高增益可以显著提高音质,降低失真率。建议在使用时:
    - 确保所有焊接点正确且牢固,避免因焊接不良导致的接触不良。
    - 注意工作环境温度,避免超过其最大额定值,以免影响产品寿命和可靠性。
    - 在高频应用中,考虑使用适当的退耦电容,以减少寄生效应。

    5. 兼容性和支持


    - 包装:NS2029M3以8000个/卷的形式提供,采用2 mm间距的带状包装。
    - 认证:已通过AEC-Q101认证,符合PPAP(生产件批准程序)要求,适合汽车及其他对质量和可靠性要求高的应用。
    - 技术支持:ON Semiconductor公司提供了丰富的技术支持资源,包括在线文档、电话支持和电子邮件请求服务,以帮助客户解决应用中的问题。

    6. 常见问题与解决方案


    - 问题1:晶体管无法正常工作。
    - 解决方案:检查接线是否正确,确认所有引脚连接没有短路或断开。
    - 问题2:工作时温度过高。
    - 解决方案:检查散热措施是否到位,确保工作环境温度不超出最大额定值。
    - 问题3:输出信号失真严重。
    - 解决方案:检查输入信号的幅度和频率是否在合理范围内,调整相关电路参数以优化信号传输。

    7. 总结和推荐


    NS2029M3 PNP硅晶体管是一款高性能、高可靠性的通用放大器晶体管。它具有出色的直流电流增益和低饱和电压,能够在多种应用中表现出色。考虑到其优异的ESD防护能力和环保特性,特别是在需要高可靠性的应用场景中表现出色。强烈推荐在需要高效、稳定信号放大的应用中使用NS2029M3晶体管。

NSV2029M3T5G参数

参数
最大集电极发射极饱和电压 0.5@ 5mA @ 50mA
VEBO-最大发射极基极电压 6V
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 60V
最大功率耗散 265W
配置 -
集电极电流 150mA
晶体管类型 PNP
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 5mA,50mA
集电极截止电流 500pA
长*宽*高 1.2mm*800μm*500μm
通用封装 SOT-723
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
