NRVBSS26NT3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 60V 40A 200μA 2A SMB(DO-214AA) 贴片安装
供应商型号: UA-NRVBSS26NT3G
供应商: 海外现货
标准整包数: 2500
ON SEMICONDUCTOR 整流二极管/整流桥 NRVBSS26NT3G

NRVBSS26NT3G概述

    SS26T3G 系列肖特基功率整流器技术手册

    1. 产品简介


    SS26T3G、NRVBSS26T3G、NRVBSS26NT3G 和 SRVBSS26NT3G 是一款采用肖特基势垒原理设计的表面贴装型肖特基功率整流器。这些产品通过金属-硅功率整流器技术提供卓越性能,具有低正向电压降的特点,非常适合应用于低电压、高频率的开关电源、自由轮转二极管和极性保护二极管等领域。

    2. 技术参数


    - 最大重复反向峰值电压(VRRM):60 V
    - 最大平均整流正向电流(IO):2.0 A
    - 非重复峰值浪涌电流(IFSM):40 A
    - 存储/操作结温(Tstg, TC):-55°C 至 +150°C
    - 结温(TJ):-55°C 至 +150°C
    - 电压变化率(dv/dt):10,000 V/μs

    3. 产品特点和优势


    - 紧凑封装与J弯引脚:适合自动化处理
    - 高稳定氧化物钝化结:提高可靠性
    - 过压保护守环:增加安全性
    - 低正向电压降:降低功耗
    - 适合汽车及其他应用:符合AEC-Q101标准并具备PPAP能力
    - 无铅包装可选:环保友好

    4. 应用案例和使用建议


    - 低电压高频率开关电源:在高频转换中表现优异,可以显著降低损耗。
    - 自由轮转二极管:保护电路免受反向电流冲击。
    - 极性保护二极管:防止错误接线导致的损坏。
    建议在设计时考虑散热管理,特别是在高电流条件下。合理选择散热垫和 PCB 布局以优化热性能。

    5. 兼容性和支持


    SS26T3G 系列肖特基功率整流器可与其他标准肖特基二极管兼容,适用于多种电路布局。制造商 ON Semiconductor 提供全面的技术支持和维护服务,包括热线电话和电子邮件支持。

    6. 常见问题与解决方案


    - 问题:产品正向电压降过高
    - 解决办法:检查焊接质量,确保所有焊点均良好连接,并且避免任何可能导致接触不良的情况。
    - 问题:产品无法承受规定电流
    - 解决办法:重新验证工作环境温度和瞬时电流脉冲,确保不超过规定值。

    7. 总结和推荐


    SS26T3G 系列肖特基功率整流器是一款高效能的产品,特别适合用于高频率开关电源、自由轮转二极管和极性保护二极管。其低正向电压降和高稳定性使其成为市场上具有竞争力的选择。推荐在各种需要高效率和高可靠性的应用中使用该系列产品。

NRVBSS26NT3G参数

参数
Ir - 反向电流 200μA
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 40A
配置 -
If - 正向电流 2A
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRVBSS26NT3G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVBSS26NT3G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVBSS26NT3G NRVBSS26NT3G数据手册

NRVBSS26NT3G封装设计

查看详情并下载
Symbol
Footprint

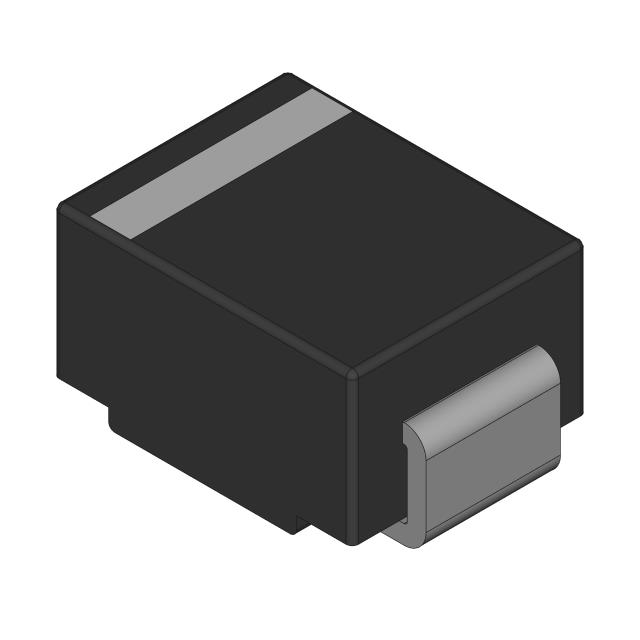

3D Model
