KSH47TF

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 1V@ 200mA,1A NPN 1.56W 5V 200μA 350V 250V 1A TO-252 贴片安装 6.6mm*6.1mm*2.3mm
供应商型号: 31M-KSH47TF
供应商: 云汉优选
标准整包数: 1

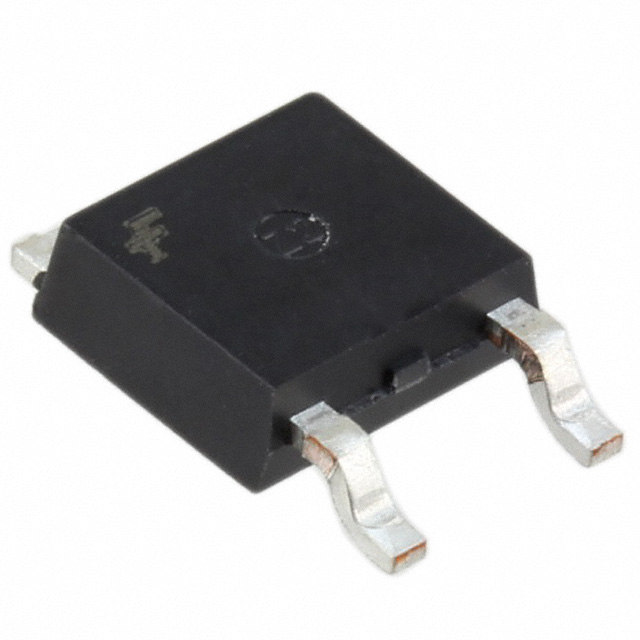

ON SEMICONDUCTOR 三极管(BJT) KSH47TF

KSH47TF概述


    产品简介


    KSH47 / KSH50 NPN Epitaxial Silicon Transistor
    KSH47 和 KSH50 是一种高性能的NPN双极型晶体管,主要用于高电压和高可靠性要求的应用。这些晶体管适合用于表面贴装(Surface-Mount)设计,并且通过引线成形工艺使其适用于各种电路板布局。它们在电气性能上与广受欢迎的TIP47和TIP50晶体管相似,这使得它们可以轻松替换现有的设计。

    技术参数


    基本技术规格:
    - 封装类型: TO-252 3L (DPAK)
    - 包装方式: Tape and Reel
    - 存储温度范围: -65°C 至 150°C
    - 最高结温: 150°C
    - 脉冲最大集电极电流: 2 A
    - 连续集电极电流: 1 A
    - 基极电流: 0.6 A
    - 最高集电极-发射极电压:
    - KSH47: 250 V
    - KSH50: 400 V
    - 最高集电极-基极电压:
    - KSH47: 350 V
    - KSH50: 500 V
    - 最高发射极-基极电压: 5 V
    - 功率耗散(TC=25°C): 15.0 W
    - 功率耗散(TA=25°C): 1.56 W
    电气特性:
    - 集电极-发射极耐压:
    - KSH47: 250 V
    - KSH50: 400 V
    - 集电极截止电流:
    - KSH47: <0.2 mA (VCE=150 V, IB=0)
    - KSH50: <0.2 mA (VCE=300 V, IB=0)
    - 发射极截止电流:
    - KSH47: <0.1 mA (VCE=350 V, VEB=0)
    - KSH50: <0.1 mA (VCE=500 V, VEB=0)
    - 电流增益带宽积: 10 MHz (VCE=10 V, IC=0.2 A)

    产品特点和优势


    KSH47 / KSH50 的主要优势包括:
    - 高可靠性:在高温和高压环境下仍能保持稳定性能。
    - 适用性强:适用于多种表面贴装和引线成形的应用。
    - 电气相似性:与市场上广泛使用的 TIP47 和 TIP50 晶体管兼容,便于替换。

    应用案例和使用建议


    典型应用场景:
    - 开关电源:由于其高可靠性和宽电压范围,这些晶体管非常适合用于各种开关电源电路。
    - 音频放大器:在音频放大器的设计中,这些晶体管可以提供良好的信号处理能力和低噪声表现。
    使用建议:
    - 散热设计:为了确保长时间运行时的稳定性,建议在使用时加入适当的散热措施,如安装散热片。
    - 电流限制:使用时应注意不要超过最大集电极电流,以免导致过热损坏。

    兼容性和支持


    这些晶体管支持标准的表面贴装和引线成形安装方式,可以方便地应用于现有的电路板设计中。ON Semiconductor 为这些产品提供了全面的技术支持和售后服务,确保客户能够充分利用这些晶体管的优势。

    常见问题与解决方案


    - 问题1: 产品在长时间使用后出现性能下降。
    - 解决办法: 检查电路的散热设计是否合理,确保在高负荷条件下晶体管不会过热。

    - 问题2: 产品在特定负载下无法正常工作。
    - 解决办法: 确认负载条件符合产品的电气特性要求,必要时请参考数据手册中的性能曲线图进行调试。

    总结和推荐


    总体评价:
    KSH47 和 KSH50 是具有高可靠性和广泛应用的NPN晶体管,特别适合用于高电压和高可靠性要求的应用场景。这些晶体管具备出色的电气性能和兼容性,为各种电路设计提供了极大的灵活性。
    推荐:
    我们强烈推荐在需要高可靠性和宽电压范围的应用中使用 KSH47 和 KSH50。其广泛的电气特性和优越的性能使其成为多种设计的理想选择。

KSH47TF参数

参数
最大功率耗散 1.56W
不同 Ib,Ic 时的 Vce 最大饱和值 1V@ 200mA,1A
最大集电极发射极饱和电压 1V@ 200mA,1A
VEBO-最大发射极基极电压 5V
VCEO-集电极-发射极最大电压 250V
配置 独立式
晶体管类型 NPN
集电极电流 1A
VCBO-最大集电极基极电压 350V
集电极截止电流 200μA
长*宽*高 6.6mm*6.1mm*2.3mm
通用封装 TO-252
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装

KSH47TF厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KSH47TF数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR KSH47TF KSH47TF数据手册

KSH47TF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.26
30+ ¥ 0.24
100+ ¥ 0.22
1000+ ¥ 0.2
库存: 1984
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 0.26
