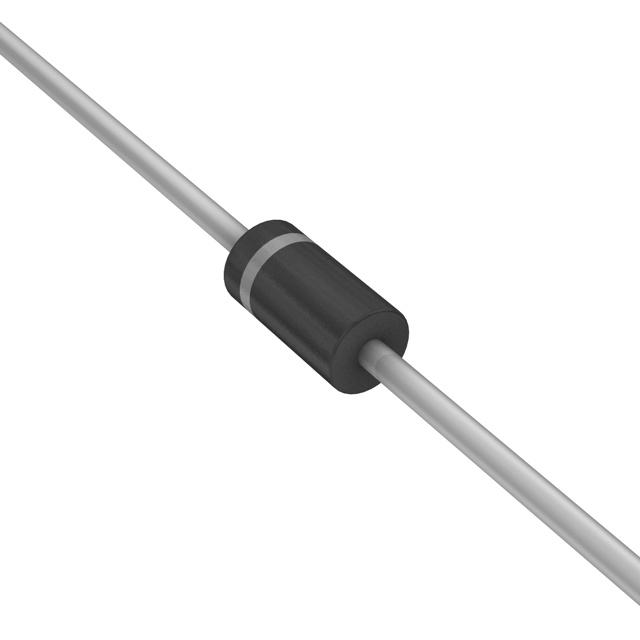

1N4001RLG

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 单路开关二极管, 通孔安装, DO-41封装
供应商型号: 30C-1N4001RLG DO-41
供应商: 云汉优选
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 1N4001RLG

1N4001RLG概述


    产品简介


    1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006 和 1N4007 是由 Semiconductor Components Industries 设计和制造的轴向引脚玻璃封装整流二极管,适用于低功率通用应用。这些二极管广泛应用于消费电子产品、工业控制、通信设备等多个领域,具有小巧、高效的特点。

    技术参数


    | 参数 | 1N4001 | 1N4002 | 1N4003 | 1N4004 | 1N4005 | 1N4006 | 1N4007 |

    | 最大重复峰值反向电压 (VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 最大非重复峰值反向电压 (VRSM) | 60 | 120 | 240 | 480 | 720 | 1000 | 1200 |
    | 最大平均整流正向电流 (IO) | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A |
    | 最大瞬态正向电压降 (vF) | 0.93-1.1 V | 0.93-1.1 V | 0.93-1.1 V | 0.93-1.1 V | 0.93-1.1 V | 0.93-1.1 V | 0.93-1.1 V |
    | 最大瞬态反向电流 (IR) | 0.05 µA (25°C), 10 µA (100°C) | 0.05 µA (25°C), 10 µA (100°C) | 0.05 µA (25°C), 10 µA (100°C) | 0.05 µA (25°C), 10 µA (100°C) | 0.05 µA (25°C), 10 µA (100°C) | 0.05 µA (25°C), 10 µA (100°C) | 0.05 µA (25°C), 10 µA (100°C) |
    | 最大结温 (TJ) | -65 至 +175°C | -65 至 +175°C | -65 至 +175°C | -65 至 +175°C | -65 至 +175°C | -65 至 +175°C | -65 至 +175°C |

    产品特点和优势


    1. 轴向引脚玻璃封装:这种封装方式使得产品在安装过程中更方便、稳定。
    2. 多种包装选择:可以装入塑料袋(1000个/袋)、卷带和盘(5000个/卷)或折页包装(3000个/盒),适应不同应用需求。
    3. 无铅设计:确保产品符合环保要求,适合绿色制造。
    4. 高可靠性:在极端温度条件下表现出色,广泛应用于工业和汽车等领域。

    应用案例和使用建议


    应用案例:
    1. 消费电子:广泛应用于各种消费电子产品,如电视机、音响设备。
    2. 工业控制:适用于电机控制和电源管理等领域。
    3. 通信设备:用于通信设备中的电源模块。
    使用建议:
    1. 在高频率应用中,需考虑反向恢复时间,避免干扰。
    2. 在低温环境下使用时,注意正向压降的变化,适当调整电路设计。

    兼容性和支持


    - 兼容性:这些二极管可与其他标准轴向引脚封装的电子元器件和设备配合使用,便于系统集成。
    - 支持:ON Semiconductor 提供详细的技术支持和售后服务,包括安装指南、参数调整建议等。

    常见问题与解决方案


    1. Q: 正向电压降(vF)过高
    A: 检查负载是否过载,必要时增加散热措施。
    2. Q: 反向漏电流(IR)过大
    A: 确保接线正确,检查是否有短路现象。
    3. Q: 产品无法正常工作
    A: 检查是否超过最大额定值(例如电压或电流),如果超过请更换新的二极管。

    总结和推荐


    1N4001, 1N4002, 1N4003, 1N4004, 1N4005, 1N4006 和 1N4007 是高性能的整流二极管,适用于广泛的低功率应用场景。它们的优异性能和灵活的包装选项使其在市场上具有很强的竞争力。推荐在需要高性能、可靠性及环保特性的应用中使用这些二极管。

1N4001RLG参数

参数
反向恢复时间 -
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 10μA
Vr-反向电压 50V
5.2mm(Max)
2.7mm(Max)
2.7mm(Max)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

1N4001RLG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

1N4001RLG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR 1N4001RLG 1N4001RLG数据手册

1N4001RLG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.5005
500+ ¥ 0.3344
2500+ ¥ 0.2904
5000+ ¥ 0.2596
库存: 152
起订量: 1 增量: 5000
交货地:
最小起订量为:1
合计: ¥ 0.5
直接购买
加入购物车
