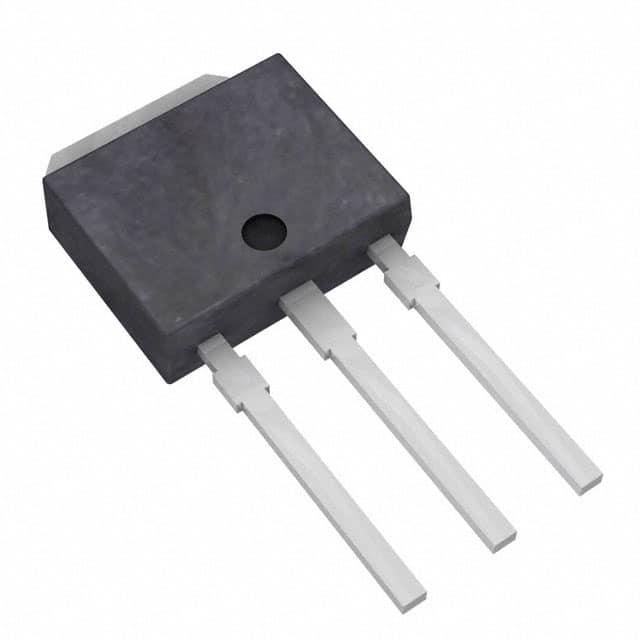

2SA2039-H

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 430mV@ 100mA,2A PNP 800mW 6V 1μA 50V 50V 5A TO-251-3 通孔安装
供应商型号: CY-2SA2039-H
供应商: Avnet
标准整包数: 1

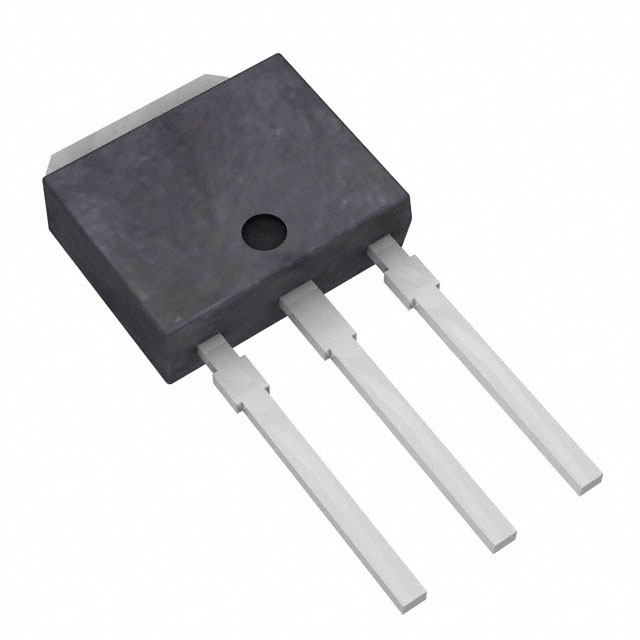

ON SEMICONDUCTOR 三极管(BJT) 2SA2039-H

2SA2039-H概述

    电子元器件产品技术手册

    1. 产品简介


    2SA2039/2SC5706 是一款双极型晶体管,属于NPN和PNP类型的单体集成器件。这些晶体管广泛应用于直流-直流转换器、继电器驱动器、灯驱动器、电机驱动器及闪光灯等领域。由于采用了FBET(场效应增强技术)和MBIT(混合布线技术)工艺,该晶体管具备较高的电流承载能力和低集电极到发射极饱和电压。

    2. 技术参数


    | 参数 | 符号 | 条件 | 额定值 | 单位 |

    | 集电极到基极击穿电压 | V(BR)CBO | IC = 10μA, IE = 0A | -50 | V |
    | 集电极到发射极击穿电压 | V(BR)CES | IC = 100μA, RBE = 0Ω | -50 | V |
    | 集电极到发射极击穿电压 | V(BR)CEO | IC = 1mA, RBE = ∞ | -50 | V |
    | 发射极到基极击穿电压 | V(BR)EBO | IE = 10μA, IC = 0A | -6 | V |
    | 集电极截止电流 | ICBO | VCB = -40V, IE = 0A | -1 | μA |
    | 发射极截止电流 | IEBO | VEB = -4V, IC = 0A | -1 | μA |
    | 直流电流增益 | hFE | VCE = -2V, IC = -500mA | 200 | - |
    | 输出电容 | Cob | VCB = -10V, f = 1MHz | 15 | pF |

    3. 产品特点和优势


    - 高电流承载能力:能够处理高达5A的连续电流。
    - 低饱和电压:使功耗更低,提升效率。
    - 高速开关:响应速度快,适合高频应用。
    - 高允许功率耗散:能够在较宽的工作温度范围内稳定运行。

    4. 应用案例和使用建议


    该晶体管适用于多种电源管理场景,如DC/DC转换器和电机驱动。在实际应用中,建议使用合适的散热措施以确保长期可靠运行。例如,在高负载条件下使用散热片可以有效降低结温,延长使用寿命。

    5. 兼容性和支持


    - 包装形式多样:包括单个包装和卷带包装。
    - 与多种电路板兼容:适用于标准焊接和手工焊接。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作温度过高 | 使用散热片或改善散热设计 |
    | 饱和电压过高 | 检查电路设计是否合理,避免过高的负载电流 |
    | 开关速度慢 | 调整基极电流以优化开关时间 |

    7. 总结和推荐


    2SA2039/2SC5706 在电流承载能力、饱和电压和开关速度方面表现出色,适用于各种电源管理和驱动控制应用。强烈推荐在需要高性能晶体管的应用中使用。
    该产品的优越性能使其成为电子设备开发中不可或缺的一部分。无论是用于汽车电子还是工业自动化,它都能提供可靠的解决方案。

2SA2039-H参数

参数
晶体管类型 PNP
集电极截止电流 1μA
最大集电极发射极饱和电压 430mV@ 100mA,2A
VEBO-最大发射极基极电压 6V
最大功率耗散 800mW
不同 Ib,Ic 时的 Vce 最大饱和值 430mV@ 100mA,2A
配置 -
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 50V
集电极电流 5A
通用封装 TO-251-3
安装方式 通孔安装
零件状态 停产
包装方式 散装

2SA2039-H厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

2SA2039-H数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR 2SA2039-H 2SA2039-H数据手册

2SA2039-H封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2663 ¥ 2.2921
500+ $ 0.2639 ¥ 2.2713
1000+ $ 0.2565 ¥ 2.1671
5000+ $ 0.2565 ¥ 2.1671
库存: 4280
起订量: 437 增量: 1
交货地:
最小起订量为:300
合计: ¥ 687.63
直接购买
加入购物车
