UF4005

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 整流二极管 二极管, 1A, 600V, 通孔安装, DO-41封装, 2针
供应商型号: 1700909
供应商: 海外现货
标准整包数: 5

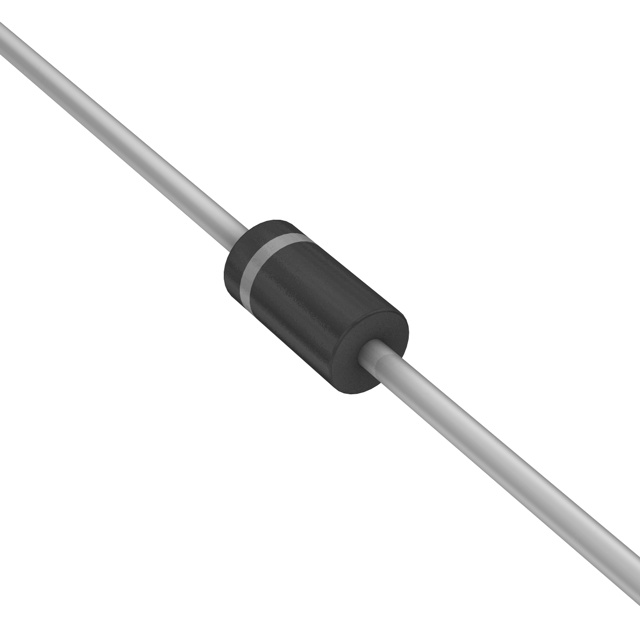

ON SEMICONDUCTOR 整流二极管/整流桥 UF4005

UF4005概述

    快速整流二极管UF4001-UF4007技术手册

    产品简介


    快速整流二极管UF4001至UF4007属于高可靠性、高性能的电子元器件,主要用于电源管理和能量转换系统。它们广泛应用于家电、工业设备、汽车电子和通信设备等领域。UF4001-UF4007系列以其低正向电压降、高浪涌电流能力和高可靠性等特点而著称,能够有效提升系统的能效和稳定性。

    技术参数


    以下是UF4001-UF4007系列的主要技术参数,详细信息如下表所示:
    | 参数 | UF4001 | UF4002 | UF4003 | UF4004 | UF4005 | UF4006 | UF4007 |

    | 最大重复反向电压(VRRM) | 50 | 100 | 200 | 400 | 600 | 800 | 1000 |
    | 平均整流正向电流(IF(AV)) | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A | 1.0 A |
    | 非重复峰值正向浪涌电流(IFSM) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
    | 存储温度范围(TSTG) | -65至+150°C | -65至+150°C | -65至+150°C | -65至+150°C | -65至+150°C | -65至+150°C | -65至+150°C |
    | 工作结温范围(TJ) | -65至+150°C | -65至+150°C | -65至+150°C | -65至+150°C | -65至+150°C | -65至+150°C | -65至+150°C |
    | 功率耗散(PD) | 2.08 W | 2.08 W | 2.08 W | 2.08 W | 2.08 W | 2.08 W | 2.08 W |
    | 热阻,结至环境(RJA) | 60°C/W | 60°C/W | 60°C/W | 60°C/W | 60°C/W | 60°C/W | 60°C/W |
    | 热阻,结至引脚(RJL) | 30°C/W | 30°C/W | 30°C/W | 30°C/W | 30°C/W | 30°C/W | 30°C/W |

    产品特点和优势


    UF4001-UF4007系列拥有以下特点和优势:
    - 低正向电压降:低至1.0 V(UF4001)的正向电压降有助于减少功率损耗,提高系统效率。
    - 高浪涌电流能力:30 A的浪涌电流能力确保在瞬态状态下也能稳定工作。
    - 高可靠性:适合在极端环境下使用,适用于各种恶劣条件。
    - 玻璃钝化结:提高了长期可靠性,降低了漏电流。
    - 无铅设计:符合环保要求,符合RoHS标准。

    应用案例和使用建议


    UF4001-UF4007系列广泛应用于以下场合:
    - 家电设备:如空调、冰箱、洗衣机等。
    - 工业设备:如电机控制、电源转换等。
    - 汽车电子:如车载充电器、电池管理系统等。
    - 通信设备:如基站电源、服务器电源等。
    使用建议:
    - 在高温环境中使用时,应注意散热措施,以避免过热损坏。
    - 在选择UF4001-UF4007系列时,根据具体应用选择合适的型号,以满足不同的电压和电流需求。
    - 确保正确的安装和接线方式,以充分利用其高可靠性。

    兼容性和支持


    UF4001-UF4007系列与市面上常见的其他电子元器件具有良好的兼容性,可用于大多数通用电路设计。ON Semiconductor提供详尽的技术文档和支持,包括产品手册、测试报告和技术支持服务,以帮助用户更好地理解和应用该系列产品。

    常见问题与解决方案


    以下是一些常见问题及其解决方法:
    - 问题:正向电压降异常高
    - 解决方法:检查是否有过度加热,确保散热措施到位;同时确认连接是否正确。
    - 问题:浪涌电流超出限制
    - 解决方法:增加额外的保护电路,如瞬态电压抑制二极管(TVS);调整电路设计,降低电流峰值。
    - 问题:工作温度超出范围
    - 解决方法:采取外部冷却措施,如增加散热片或风扇;选用高耐温版本的产品。

    总结和推荐


    UF4001-UF4007系列凭借其低正向电压降、高浪涌电流能力和高可靠性等特点,在众多应用中表现出色。特别适合需要高效、稳定运行的电源管理和能量转换系统。尽管在某些极端条件下可能需要额外的散热措施,但总体来说,这款产品是一款值得信赖的选择。我们强烈推荐将UF4001-UF4007系列用于各类高性能电子设备的设计和制造中。

UF4005参数

参数
Vr-反向电压 600V
反向恢复时间 75ns
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 10μA
长*宽*高 5.21mm*2.72mm*2.72mm
通用封装 DO-41
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

UF4005厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

UF4005数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR UF4005 UF4005数据手册

UF4005封装设计

查看详情并下载
Symbol
Footprint
3D Model
