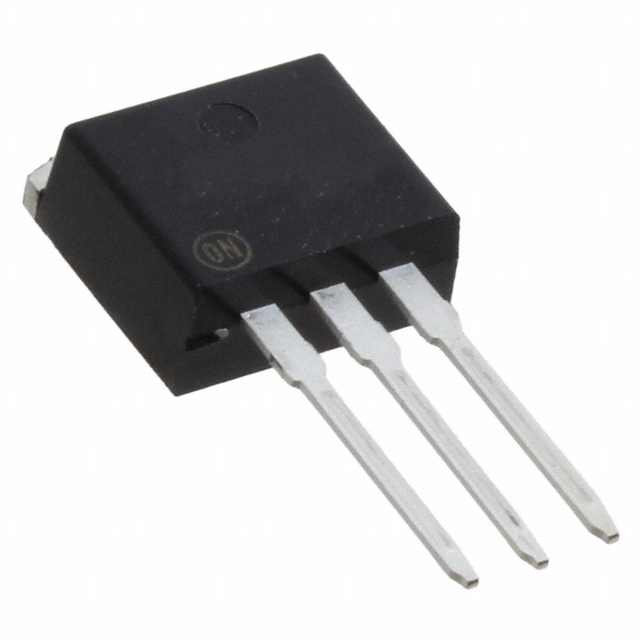

NTSB20120CT-1G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 120V 120A 700μA 10A commoncathode I2PAK,TO-262 通孔安装
供应商型号: FL-NTSB20120CT-1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NTSB20120CT-1G

NTSB20120CT-1G概述

    非隔离型低正向电压肖特基整流器 —— 技术概览与应用指南

    产品简介


    非隔离型低正向电压肖特基整流器(以下简称“该产品”)是一种高效的电力转换组件,基于先进的沟槽技术,旨在提供极低的正向电压降和漏电流。这种整流器被广泛应用于各种领域,如开关电源、高频逆变器、直流到直流转换器等。凭借其卓越的性能和高可靠性,该产品成为许多现代电子设备的关键部件。

    技术参数


    1. 正向电压:在5A条件下,最大瞬时正向电压为0.62V;在10A条件下,最大瞬时正向电压为0.90V。
    2. 反向电流:在90V条件下,最大瞬时反向电流为12µA(25°C);在125°C条件下,最大瞬时反向电流为6µA。
    3. 最大瞬时正向电流:连续额定值为20A(25°C),重复峰值额定值为40A(25°C)。
    4. 工作温度范围:-40°C 至 +150°C。
    5. 最高热阻抗:结到外壳的热阻抗为2.5°C/W,结到环境的热阻抗为70°C/W。

    产品特点和优势


    - 细光刻沟槽技术:确保极低的正向电压降和低漏电流。
    - 快速开关:具有出色的温度稳定性。
    - 低功耗:降低运行温度并提高效率。
    - 高浪涌能力:确保长期稳定可靠运行。
    - 无铅设计:符合环保要求。

    应用案例和使用建议


    1. 开关电源:用于笔记本电脑、平板显示器等设备的电源适配器。
    2. 高频逆变器:适用于高频率的电源转换系统。
    3. 直流到直流转换器:实现高效能量转换。
    使用建议:
    - 在设计电路时,确保整流器的工作温度不超过最大限值,以避免热应力导致损坏。
    - 在大电流应用中,适当增加散热措施,以提高整流器的可靠性。

    兼容性和支持


    该产品采用标准封装(TO-220AB、TO-220FP、I2PAK、D2PAK),易于与其他标准电子元器件兼容。ON Semiconductor提供了全面的技术支持和售后维护服务,包括技术文档下载和专业咨询。

    常见问题与解决方案


    1. 问题:整流器过热。
    - 解决办法:增加散热措施,如安装散热片或使用强制风冷。
    2. 问题:工作温度超出限制。
    - 解决办法:确保电路设计中留有足够的余量,使整流器不超温。
    3. 问题:电路不稳定。
    - 解决办法:检查电路设计和元件参数匹配情况,必要时调整设计参数。

    总结和推荐


    综上所述,该产品凭借其优异的性能和适用性,在众多应用中展现出强大的市场竞争力。其高效节能的特点使其成为各类电力转换设备的理想选择。如果您需要一款高性能且可靠的整流器,这款产品是您的明智之选。我们强烈推荐此产品,并建议在设计电路时参考制造商的技术资料进行详细考量。

NTSB20120CT-1G参数

参数
正向浪涌电流 120A
配置 commoncathode
If - 正向电流 10A
Ir - 反向电流 700μA
Vr-反向电压 120V
反向恢复时间 -
10.31mm(Max)
4.7mm(Max)
9.65mm(Max)
通用封装 I2PAK,TO-262
安装方式 通孔安装
零件状态 停产
包装方式 散装,管装

NTSB20120CT-1G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NTSB20120CT-1G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NTSB20120CT-1G NTSB20120CT-1G数据手册

NTSB20120CT-1G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.4099 ¥ 3.4715
库存: 4797
起订量: 1454 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.47
直接购买
加入购物车
