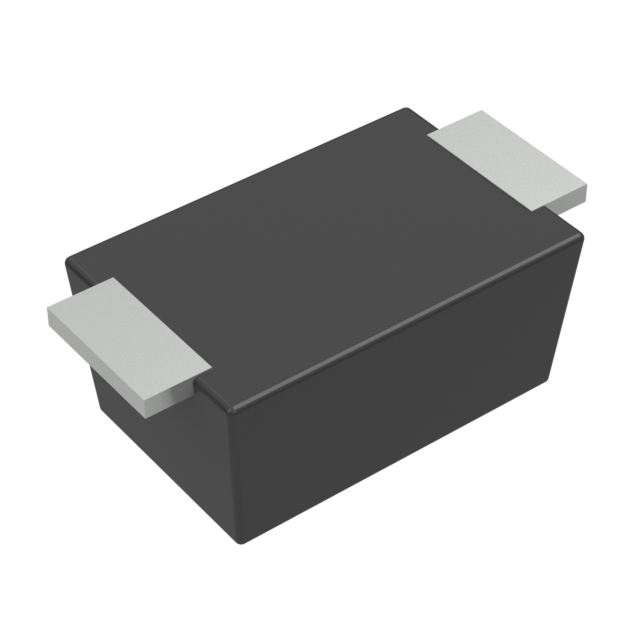

NRVBSS34FA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 40V 80A 12ns 500μA 3A 独立式 SOD-123FL 贴片安装
供应商型号: 3606536
供应商: 海外现货
标准整包数: 3000
ON SEMICONDUCTOR 整流二极管/整流桥 NRVBSS34FA

NRVBSS34FA概述

    # Schottky Barrier Rectifiers: SS34FA-S310FA

    产品简介


    基本介绍
    SS34FA-S310FA 是一系列高性能表面贴装型肖特基势垒整流器,由 Semiconductor Components Industries, LLC 设计制造。这些产品适用于需要低功耗和高效率的应用场合,包括汽车电子、工业控制和消费电子等领域。
    主要功能
    这些肖特基势垒整流器的主要功能包括:
    - 低功率损耗和高效率。
    - 防护环用于过压保护。
    - 高浪涌电流能力。
    - 符合 UL 94V−0 的阻燃分类。
    - MSL 1(根据 J−STD−020)的标准。
    应用领域
    - 汽车电子
    - 工业控制系统
    - 消费电子产品

    技术参数


    绝对最大额定值
    | 符号 | 参数 | SS34FA | SS36FA | S310FA | 单位 |
    |
    | VRRM | 反向峰值电压 | 40 | 60 | 100 | V |
    | VRMS | 反向峰值电压 | 28 | 42 | 70 | V |
    | VR | 直流反向阻断电压 | 40 | 60 | 100 | V |
    | IF(AV) | 平均正向整流电流 | 3 | 3 | 3 | A |
    | IFSM | 浪涌电流 | 80 | 80 | 80 | A |
    | TJ | 工作结温范围 | -55 to +125°C | -55 to +150°C | -55 to +150°C | °C |
    热特性
    | 符号 | 参数 | 值 | 单位 |

    | JL | 结到引脚热阻 | 16 | °C/W |
    | RJA | 结到环境热阻 | 152 | °C/W |
    电气特性
    | 符号 | 参数 | 条件 | SS34FA | SS36FA | S310FA | 单位 |

    | VF | 最大瞬时正向电压 | IF = 3 A | 0.50 | 0.75 | 0.85 | V |
    | IR | 最大反向电流 | TJ = 25°C | 0.5 | 0.1 | 0.05 | mA |
    | IRR | 典型反向恢复时间 | IF = 0.5 A, IR = 1 A, IRR = 0.25 A | 12 | 11 | 8 | ns |

    产品特点和优势


    独特功能和优势
    - 低功耗和高效率:这些肖特基势垒整流器具有较低的功率损耗,从而提高了整体系统的效率。
    - 防护环:内置防护环提供过压保护,提高产品的可靠性。
    - 高浪涌电流能力:能够承受较大的浪涌电流,适用于各种严苛的应用环境。
    - UL 94V−0 分类:符合 UL 94V−0 阻燃标准,确保更高的安全性。
    - AEC−Q101 资格认证:符合汽车应用标准,适合汽车电子领域使用。
    - 无铅且符合 RoHS 标准:环保设计,无铅且符合 RoHS 标准。
    在应用中的重要性和市场竞争力
    SS34FA-S310FA 在各种高要求的应用环境中表现出色,尤其适合汽车电子、工业控制和消费电子领域。其高效率和低功耗使得这些产品在市场上具有很高的竞争力。

    应用案例和使用建议


    应用案例
    这些肖特基势垒整流器在多种场合中都有广泛应用,例如汽车电池管理、工业电源转换和家庭电器电源适配器等。
    使用建议
    - 在高温环境下使用时,需注意散热设计,确保温度不超过其绝对最大额定值。
    - 连接电路时,确保正确的正负极连接,避免反向电压造成的损坏。
    - 在选择配套器件时,确保其电气特性与 SS34FA-S310FA 匹配,以实现最佳性能。

    兼容性和支持


    兼容性
    这些产品与其他肖特基二极管和电路设计高度兼容,可广泛应用于不同的电路设计中。
    支持和维护
    制造商提供详细的安装指南和技术支持,用户可以通过官方网站获取更多信息和帮助。此外,厂商还提供全面的售后服务,确保用户能够获得满意的使用体验。

    常见问题与解决方案


    常见问题与解决办法
    1. 产品温度过高
    - 解决方案:增加散热片或采用更好的散热设计。
    2. 产品无法正常工作
    - 解决方案:检查电路连接是否正确,确保无反向电压。
    3. 输出电流不足
    - 解决方案:检查输入电源是否稳定,确保达到规定的输入条件。

    总结和推荐


    综合评估
    SS34FA-S310FA 系列肖特基势垒整流器以其低功耗、高效率和高可靠性,在多种应用中表现出色。这些产品的特点使其成为汽车电子、工业控制和消费电子领域中的理想选择。
    推荐
    强烈推荐使用 SS34FA-S310FA 系列肖特基势垒整流器。它们不仅能满足高标准的应用需求,还能提供长期可靠的性能表现。对于需要高效能和高可靠性的应用场景,这些产品无疑是最佳选择。

NRVBSS34FA参数

参数
If - 正向电流 3A
Ir - 反向电流 500μA
Vr-反向电压 40V
反向恢复时间 12ns
正向浪涌电流 80A
配置 独立式
通用封装 SOD-123FL
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NRVBSS34FA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVBSS34FA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVBSS34FA NRVBSS34FA数据手册

NRVBSS34FA封装设计

查看详情并下载
Symbol
Footprint
3D Model
