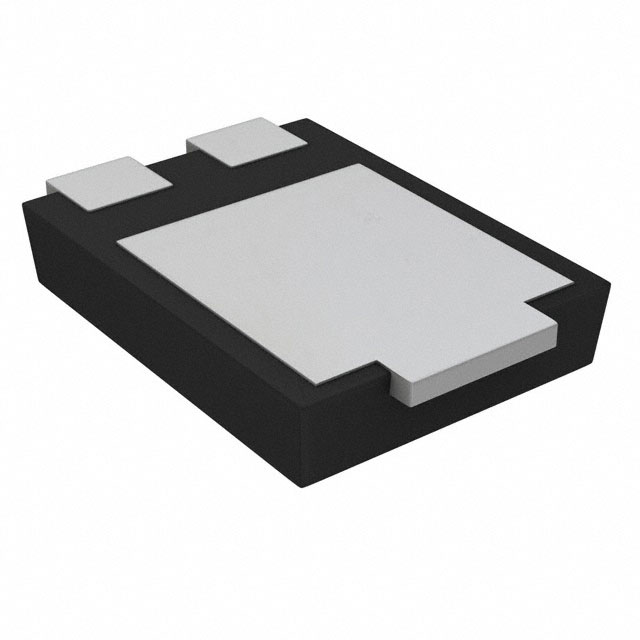

FSV10150V

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 肖特基二极管 二极管, 150V, 表面贴装, 至 -277封装, 3针
供应商型号: FL-FSV10150V
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 FSV10150V

FSV10150V概述

    电子元器件技术手册:超低正向电压降肖特基整流器

    产品简介


    FSV10150V是一款超低正向电压降(VF)肖特基整流器,具有10 A的最大平均整流峰值正向电流和150 V的峰值重复反向电压。该器件广泛应用于电源转换、电机驱动、太阳能逆变器等领域,因其卓越的性能和紧凑设计而备受青睐。

    技术参数


    - 峰值重复反向电压(VRRM):150 V
    - 工作峰值反向电压(VRWM):150 V
    - RMS反向电压(VRMS):106 V
    - 直流阻断电压(VR):150 V
    - 平均整流峰值正向电流(IF(AV)):10 A
    - 非重复峰值正向电流(IFSM):180 A
    - 最大工作结温(TJ):150 °C
    - 存储温度范围(TSTG):-55 to +150 °C
    电气特性
    - 反向击穿电压(BVR):在IR = 0.5 mA时为150 V
    - 正向电压降(VF):在IF = 10 A时为0.84 V
    - 反向电流(IR):在VR = 150 V时为20 μA
    热特性
    - 结至环境热阻(RJA):40 °C/W(最小)
    - 结至引线热阻(ΨJL):12 °C/W(最小)

    产品特点和优势


    - 超低正向电压降:确保高效率和低功耗。
    - 低热阻:提高散热性能,延长使用寿命。
    - 极低剖面设计:典型高度仅为1.1 mm,适合空间受限的应用。
    - 沟槽肖特基技术:提高可靠性,降低漏电流。
    - 绿色模塑化合物:符合IEC61249标准,环保无铅。

    应用案例和使用建议


    应用场景:FSV10150V广泛应用于各类电源管理设备中,如开关电源、逆变器和电机驱动器。这些应用对整流器的效率和散热性能要求较高。
    使用建议:为了充分发挥FSV10150V的优势,在选择电路板布局时应注意散热设计,确保良好的热传导路径。建议使用较大面积的铜箔来增加热导率,同时注意引线连接的可靠性和稳定性。

    兼容性和支持


    FSV10150V采用了标准的TO-277封装,易于与其他电子元件和设备兼容。制造商ON Semiconductor提供了详尽的技术文档和应用指南,以帮助用户更好地理解和使用该产品。此外,ON Semiconductor还提供了一系列的支持服务,包括技术支持和售后服务。

    常见问题与解决方案


    1. 问题:器件在高温环境下工作不稳定。
    解决方案:检查电路设计中的散热措施,确保良好的热传导路径,必要时增加散热片或风扇辅助散热。
    2. 问题:反向电压降过快上升。
    解决方案:检查是否正确选择了合适的额定值,或者是否在使用过程中出现了超载情况。
    3. 问题:整流器在长时间工作后出现异常发热。
    解决方案:检查电路板上的热分布,增加散热器以提高散热效果。确认引线连接稳固,避免接触不良导致的热损耗。

    总结和推荐


    FSV10150V肖特基整流器凭借其超低正向电压降、低热阻和绿色材料等特点,使其在多种应用场合下表现出色。该产品不仅在效率方面具有显著优势,还能满足严苛的工作环境需求。对于需要高效率和高可靠性的电源管理系统来说,FSV10150V是一个理想的选择。
    因此,我们强烈推荐在类似应用中使用FSV10150V,以获得最佳性能和长期稳定的运行。

FSV10150V参数

参数
反向恢复时间 -
正向浪涌电流 180A
配置 独立式
If - 正向电流 10A
Ir - 反向电流 20μA
Vr-反向电压 150V
4.63mm(Max)
6.15mm(Max)
1.2mm(Max)
通用封装 TO-277-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
