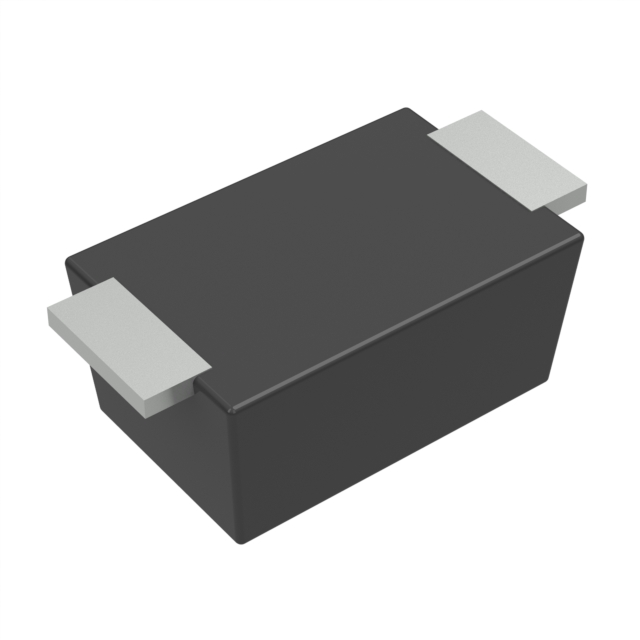

NRVUS1JFA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 600V 30A 75ns 5μA 1A SOD-123FL 贴片安装
供应商型号: 488-NRVUS1JFATR-ND
供应商: Digi-Key
标准整包数: 3000
ON SEMICONDUCTOR 整流二极管/整流桥 NRVUS1JFA

NRVUS1JFA概述

    # 超快表面贴装整流器 — US1AFA-US1MFA

    产品简介


    超快表面贴装整流器(US1AFA至US1MFA)是一款高效、低损耗的半导体器件。它们具有快速开关特性,适用于各种高频应用场合,如电源转换、逆变器及电信设备等。该系列整流器采用玻璃钝化芯片接头,具备高浪涌容量和卓越的热稳定性。

    技术参数


    以下是超快表面贴装整流器的技术规格:
    - 额定重复峰值反向电压:50V到1000V。
    - 交流峰值反向电压:35V到700V。
    - 直流阻挡电压:50V到1000V。
    - 平均正向整流电流:1A。
    - 峰值正向浪涌电流:30A。
    - 最大瞬态正向电压(IF=1A):0.95V至1.90V。
    - 最大反向电流(TJ=25°C):5μA;(TJ=125°C):150μA。
    - 典型结电容(VR=4.0V, f=1.0MHz):15pF至20pF。
    - 最大反向恢复时间:50ns至75ns。

    产品特点和优势


    超快表面贴装整流器的主要优势如下:
    - 低功率损失和高效率:采用玻璃钝化芯片接头设计,使得其在高频应用中表现优异。
    - 快速开关特性:反向恢复时间为50至75纳秒,适合高速信号处理和高频应用。
    - 高浪涌容量:可承受高达30A的峰值正向浪涌电流,保证在恶劣条件下也能稳定运行。
    - 高可靠性:符合UL 94V-0等级标准,具备出色的防燃能力。
    - 环保材料:无铅、无卤素且符合RoHS要求,满足环保需求。

    应用案例和使用建议


    这些整流器广泛应用于电源转换器、逆变器、电信设备、汽车电子产品等领域。在具体应用时,建议用户根据需要选择合适的型号以确保最佳性能。例如,在高频逆变器设计中,可以选择更高额定电压的型号来应对大电流负载情况。此外,在极端温度环境下使用时,应注意散热设计以保持良好的工作状态。

    兼容性和支持


    该系列产品可通过不同前缀标记(如NRV前缀)实现汽车应用及其他特定应用的要求,这些设备已通过AEC-Q101认证并具备PPAP能力。制造商提供全面的技术支持,包括但不限于电话和电子邮件咨询服务。

    常见问题与解决方案


    问题1:如何确定最适合的应用场景?
    解决方案:根据所需的工作电压范围和电流需求选择相应的型号。同时考虑工作环境(如温度范围),确保所选型号能够满足长期稳定工作的条件。
    问题2:如何进行正确的安装和布线?
    解决方案:遵循产品手册中的建议,确保正确安装并进行必要的电气隔离措施。使用推荐的引脚布局,确保良好的热管理和电气性能。

    总结和推荐


    综上所述,超快表面贴装整流器US1AFA至US1MFA是一款集高性能与环保于一身的优质产品。它不仅适用于多种电子应用领域,还提供了广泛的型号选择以适应不同的设计需求。对于追求高效率和低损耗的设计工程师来说,这款产品是一个极佳的选择。因此,我们强烈推荐使用这些产品,特别是那些需要快速开关和高可靠性的应用场合。

NRVUS1JFA参数

参数
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 600V
反向恢复时间 75ns
正向浪涌电流 30A
配置 -
通用封装 SOD-123FL
安装方式 贴片安装
应用等级 汽车级
零件状态 新设计不推荐
包装方式 卷带包装

NRVUS1JFA厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVUS1JFA数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVUS1JFA NRVUS1JFA数据手册

NRVUS1JFA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ $ 0.1116 ¥ 0.9335
6000+ $ 0.1009 ¥ 0.8442
9000+ $ 0.1001 ¥ 0.8377
库存: 3000
起订量: 3000 增量: 1
交货地:
最小起订量为:3000
合计: ¥ 2800.5
