NSBA143ZDP6T5G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 250mV@ 1mA,10mA 2 PNP - Pre-Biased (Dual) 408W 500nA 50V 100mA SOT-963 贴片安装 1mm*800μm*370μm
供应商型号: FL-NSBA143ZDP6T5G
供应商: 海外现货
标准整包数: 1

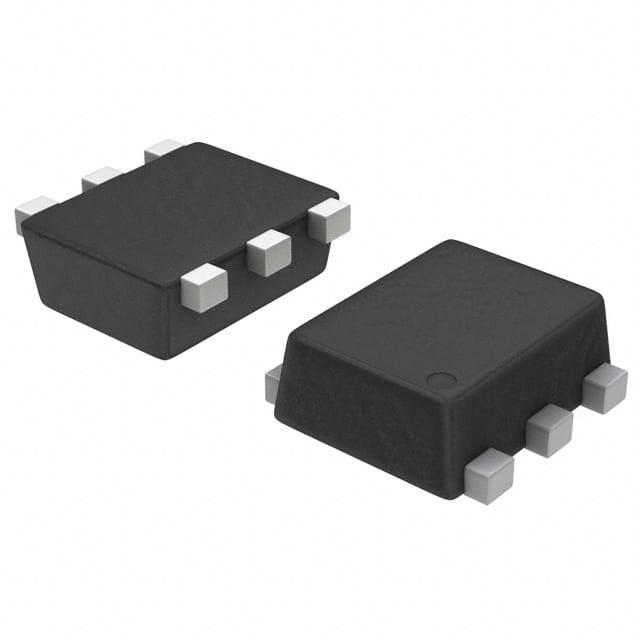

ON SEMICONDUCTOR 三极管(BJT) NSBA143ZDP6T5G

NSBA143ZDP6T5G概述

    # 双PNP偏置电阻晶体管技术手册

    产品简介


    双PNP偏置电阻晶体管(Bias Resistor Transistor, BRT)系列是为替代单个晶体管及其外部电阻偏置网络而设计的。该系列产品集成了一个具有单片偏置网络的PNP晶体管,其中包括两个电阻:基极串联电阻和基极-发射极电阻。这种集成方式不仅简化了电路设计,还减少了板上空间和元件数量。BRT系列产品采用SOT-363、SOT-563和SOT-963封装,广泛应用于汽车和其他对可靠性要求极高的场合,例如AEC-Q101认证合格的产品。

    技术参数


    以下是双PNP偏置电阻晶体管的主要技术规格:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-基极电压 | VCBO | — | — | 50 | Vdc |
    | 集电极-发射极电压 | VCEO | — | — | 50 | Vdc |
    | 集电极电流(连续) | IC | 100 | — | — | mAdc |
    | 输入正向电压 | VIN(fwd) | — | — | 30 | Vdc |
    | 输入反向电压 | VIN(rev) | — | — | 5 | Vdc |
    热特性
    - 结到环境热阻(RθJA):670°C/W(SOT-363)
    - 结温范围:-55°C 至 +150°C

    产品特点和优势


    1. 简化电路设计:通过整合基极串联电阻和基极-发射极电阻,减少设计复杂度。
    2. 减少组件数量:集成了单个晶体管及其偏置网络的功能,节省元件成本。
    3. 环保合规:无铅、无卤化物/溴化物自由且符合RoHS标准。
    4. 高可靠性:适用于汽车及其他严格要求的应用,如AEC-Q101认证。

    应用案例和使用建议


    应用案例
    双PNP偏置电阻晶体管适用于需要高效偏置网络的电路,例如功率放大器、开关电源和模拟信号处理。具体案例包括:
    - 在汽车电子系统中作为驱动单元的偏置晶体管。
    - 在消费电子产品中作为偏置网络的一部分,提高系统的稳定性。
    使用建议
    - 确保连接的输入电压和电流符合最大额定值,避免超过器件承受极限。
    - 选择合适的散热措施以适应高功耗环境,确保稳定运行。

    兼容性和支持


    - 兼容性:双PNP偏置电阻晶体管可与多种微控制器和其他数字电路兼容。
    - 支持:制造商提供详细的技术文档和在线技术支持,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备过热 | 改善散热设计或降低负载功耗 |
    | 输出电压不达标 | 检查输入电压和负载条件是否满足要求 |

    总结和推荐


    双PNP偏置电阻晶体管以其创新的设计和卓越的性能成为电子电路设计的理想选择。其紧凑的封装、高可靠性及成本效益使其在市场上具有强大的竞争力。对于需要高效偏置网络的应用场景,我们强烈推荐使用此系列产品。无论是研发还是生产阶段,这些产品都提供了极大的灵活性和便利性。

NSBA143ZDP6T5G参数

参数
集电极电流 100mA
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 1mA,10mA
VCBO-最大集电极基极电压 -
VCEO-集电极-发射极最大电压 50V
最大功率耗散 408W
集电极截止电流 500nA
晶体管类型 2 PNP - Pre-Biased (Dual)
VEBO-最大发射极基极电压 -
最大集电极发射极饱和电压 250mV@ 1mA,10mA
配置 -
长*宽*高 1mm*800μm*370μm
通用封装 SOT-963
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NSBA143ZDP6T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSBA143ZDP6T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR NSBA143ZDP6T5G NSBA143ZDP6T5G数据手册

NSBA143ZDP6T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.0368 ¥ 0.3097
库存: 143850
起订量: 16294 增量: 1
交货地:
最小起订量为:1
合计: ¥ 0.3
