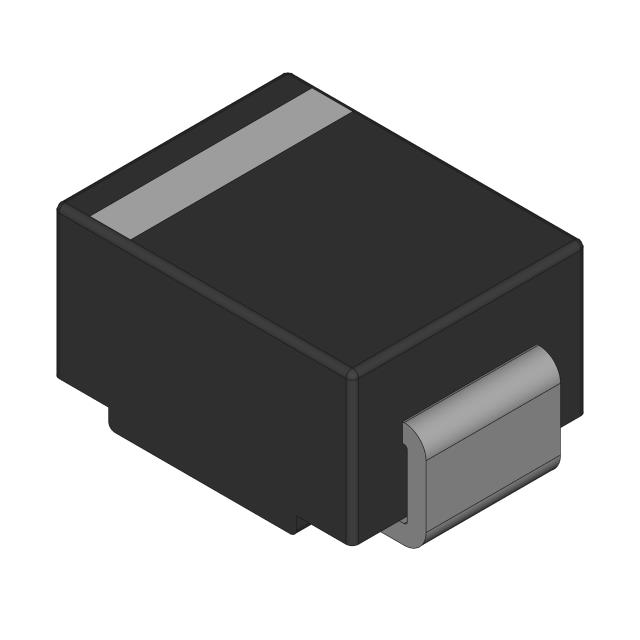

NRVBSS24NT3G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 40V 75A 400μA 2A SMB(DO-214AA) 贴片安装
供应商型号: NRVBSS24NT3G
供应商: 国内现货
标准整包数: 2500
ON SEMICONDUCTOR 整流二极管/整流桥 NRVBSS24NT3G

NRVBSS24NT3G概述

    表面贴装肖特基功率整流器产品技术手册

    产品简介


    表面贴装肖特基功率整流器(Surface Mount Schottky Power Rectifier)是一种采用肖特基势垒原理的金属-硅功率整流器。这些器件具有外延结构、氧化层钝化和金属叠层接触等特点,特别适用于低电压、高频开关电源、自由轮转二极管和极性保护二极管等领域。该系列产品包括SS22T3G、SS24T3G、NRVBSS24T3G和NRVBSS24NT3G型号。

    技术参数


    - 峰值重复反向电压(VRRM):20V/40V
    - 平均整流正向电流(IO):2.0A
    - 重复峰值正向电流(IFRM):3.0A
    - 非重复峰值浪涌电流(IFSM):75A
    - 存储/操作温度范围(Tstg, TC):-55°C至+150°C
    - 热阻(Junction-to-Lead, JL):24°C/W
    - 热阻(Junction-to-Ambient, JA):80°C/W
    - 瞬时正向压降(vF):TJ=25°C时为0.50V,TJ=125°C时为0.46V
    - 瞬时反向电流(IR):TJ=25°C时为0.4mA,TJ=100°C时为5.7mA
    - 封装:Molded Epoxy,重量约95mg,符合UL 94 V-0标准

    产品特点和优势


    - 紧凑封装:采用J-Bend引脚,非常适合自动化处理。
    - 高稳定性:采用氧化层钝化结,提高了整体稳定性。
    - 过电压保护:内置防电压冲击保护环。
    - 低正向压降:确保高效能输出。
    - 铅(Pb)无和RoHS兼容:适应汽车及需特殊变更要求的应用,通过AEC-Q101认证。

    应用案例和使用建议


    - 典型应用:低电压、高频开关电源;自由轮转二极管;极性保护二极管。
    - 使用建议:在使用过程中注意散热设计,保证工作温度不超过最大值。在极端环境下使用时应加强冷却措施。

    兼容性和支持


    - 兼容性:可与多种表面贴装设备兼容,建议与同系列或类似规格的产品搭配使用。
    - 支持和服务:制造商提供全面的技术支持,包括在线文档和热线咨询。

    常见问题与解决方案


    - 问题1:工作温度过高导致过热
    - 解决办法:增加散热片,改进电路设计以减少发热量。
    - 问题2:电流波动大
    - 解决办法:检查负载条件,调整输入电源,确保电路稳定运行。
    - 问题3:反向电流过大
    - 解决办法:检查连接线路是否正确,更换符合额定参数的器件。

    总结和推荐


    表面贴装肖特基功率整流器是一款高效能、可靠性高的电子元件,适用于多种高频开关电源场合。凭借其低正向压降、高稳定性等优势,在市场上具有较高的竞争力。强烈推荐使用此系列产品用于各种应用需求,但需注意使用过程中的散热管理和合理布线。

NRVBSS24NT3G参数

参数
正向浪涌电流 75A
配置 -
If - 正向电流 2A
Ir - 反向电流 400μA
Vr-反向电压 40V
反向恢复时间 -
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
