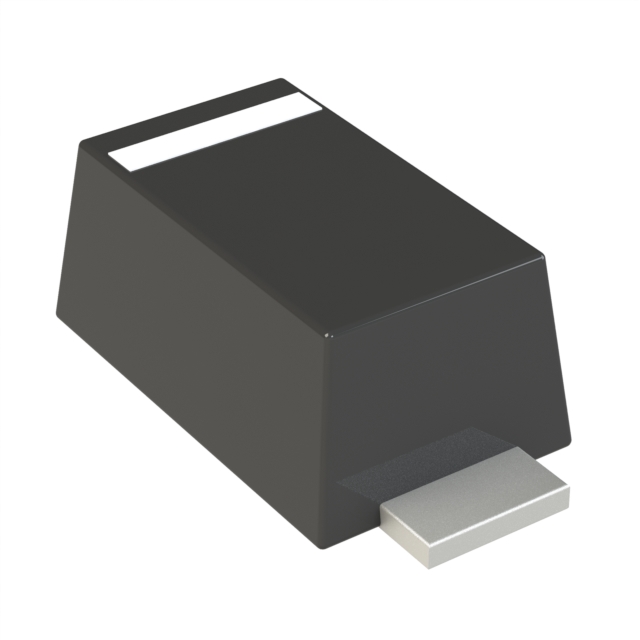

NTS260SFT1G

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 60V 25A 50μA 2A 独立式 SOD-123FL 贴片安装 2.7mm*1.65mm*950μm
供应商型号: FL-NTS260SFT1G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NTS260SFT1G

NTS260SFT1G概述

    # NTS260SF:非常低的正向电压沟槽式肖特基整流器

    产品简介


    NTS260SF 是一种非常低正向电压的沟槽式肖特基整流器,广泛应用于各种电源管理场景中。该产品采用了精细光刻沟槽式肖特基技术,具备非常低的正向电压和低漏电流的特点。其卓越的温度稳定性、快速开关性能、低功耗及更低的工作温度使得它非常适合在高频率和DC-DC转换器中使用。此外,NTS260SF 还拥有较高的浪涌电流承受能力和优良的热阻特性,确保了其在严苛环境下的稳定运行。它还符合AEC-Q101标准,并可支持PPAP,能够满足汽车和其他严格要求的应用需求。

    技术参数


    - 额定峰值重复反向电压 (VRRM / VRWM): 60V
    - 平均整流正向电流 (IO): 2.0A (当温度为103°C时)
    - 脉冲重复正向电流 (IFRM): 4.0A
    - 非重复峰值浪涌电流 (IFSM): 25A
    - 存储和工作结温范围: -65°C 至 +150°C
    - 热阻(结至引脚) (ΘJCL): 24.4°C/W
    - 热阻(结至环境) (ΘJA): 85°C/W 和 330°C/W(根据不同的安装方式)
    - 最大瞬态正向电压 (VF):
    - IF = 1.0A, TJ = 25°C 时: 0.55V
    - IF = 2.0A, TJ = 25°C 时: 0.65V
    - IF = 1.0A, TJ = 125°C 时: 0.48V
    - IF = 2.0A, TJ = 125°C 时: 0.57V
    - 最大瞬态反向电流 (IR):
    - 在额定直流电压,TJ = 25°C 时: 50µA
    - 在额定直流电压,TJ = 125°C 时: 5µA

    产品特点和优势


    NTS260SF 拥有诸多独特功能和优势,例如:
    - 细线光刻沟槽技术:实现了非常低的正向电压和低漏电流。
    - 快速开关和优异的温度稳定性:适用于需要高性能的场合。
    - 低功率损耗和低温运行:有助于提高效率并延长产品寿命。
    - 高浪涌能力:能够承受瞬时高压冲击,提高可靠性和使用寿命。
    - 环保无铅:符合RoHS标准,适合现代绿色电子制造。

    应用案例和使用建议


    典型应用场景
    - 开关电源:适用于紧凑型适配器和平板显示器的电源管理。
    - 高频和DC-DC转换器:用于提高能源转换效率。
    - 自由轮转和OR-ing二极管:适用于电路保护。
    - 反向电池保护:确保设备不会因电池极性错误而损坏。
    - 仪表应用:提供准确可靠的电流控制和转换。
    使用建议
    在使用过程中,应确保负载不超过设备的最大承受值。在高温环境中,适当增加散热措施以降低热应力,从而延长使用寿命。另外,建议通过调整电路设计来充分利用其低正向电压特性,进一步提高整体系统效率。

    兼容性和支持


    NTS260SF 采用SOD-123FL封装,符合UL 94 V-0防火等级,具备出色的机械和电气特性。此外,它具有很强的兼容性,适用于多种电子元器件和设备。ON Semiconductor 为其提供了丰富的技术支持文档和在线资源,包括详细的封装规范和焊接指导,帮助用户轻松集成和部署。

    常见问题与解决方案


    问题1: 高温环境下设备过热
    解决方案: 确保设备周围有足够的散热空间,并使用散热片或风扇等外部冷却装置进行辅助降温。
    问题2: 正向电压过高
    解决方案: 重新评估电路设计,考虑使用额外的保护措施或选择不同规格的肖特基二极管以适应不同的电压需求。
    问题3: 设备无法正常工作
    解决方案: 检查接线是否有误,确保所有连接牢固可靠。同时确认输入电源电压是否符合设备要求。

    总结和推荐


    综上所述,NTS260SF 是一款非常适合于现代高效能电源管理和转换场景的电子元器件。其低正向电压、快速开关速度以及卓越的温度稳定性使它在众多应用场景中表现出色。建议在高频率、大功率和恶劣环境下选择使用NTS260SF,特别是在对功耗和热管理要求严格的场合。总体来看,这是一款值得推荐的产品。

NTS260SFT1G参数

参数
Ir - 反向电流 50μA
Vr-反向电压 60V
反向恢复时间 -
正向浪涌电流 25A
配置 独立式
If - 正向电流 2A
长*宽*高 2.7mm*1.65mm*950μm
通用封装 SOD-123FL
安装方式 贴片安装
零件状态 停产
包装方式 卷带包装
