KSH122ITU

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 4V@ 80mA,8A NPN - Darlington 1.75W 5V 10μA 100V 100V 8A TO-251 通孔安装 6.6mm*2.3mm*6.1mm
供应商型号: KSH122ITU
供应商: TME
标准整包数: 1

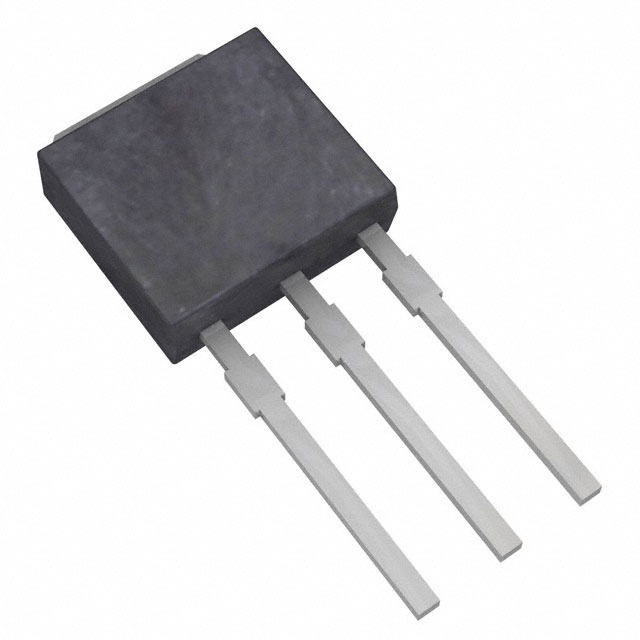

ON SEMICONDUCTOR 三极管(BJT) KSH122ITU

KSH122ITU概述

    KSH122 / KSH122I — NPN Silicon Darlington Transistor

    产品简介


    KSH122和KSH122I是NPN硅达林顿晶体管,适用于各种功率和开关应用。这两种晶体管分别具有D-PAK和I-PAK两种封装形式,特别适合表面贴装技术(SMT)应用。它们在输出或驱动阶段表现出色,广泛应用于开关调节器、转换器及功率放大器等领域。

    技术参数


    以下是KSH122/KSH122I的主要技术参数:
    - 绝对最大额定值:
    - 集电极-基极电压(VCBO): 100V
    - 集电极-发射极电压(VCEO): 100V
    - 发射极-基极电压(VEBO): 5V
    - 集电极电流(IC): 8A(连续)
    - 集电极电流(ICP): 16A(脉冲)
    - 基极电流(IB): 120mA
    - 集电极耗散功率(TC=25℃): 20.00W
    - 存储温度范围: -65℃至150℃

    - 电气特性:
    - 集电极-发射极电压(VCEO)保持电压: 100V(IC = 30mA,IB = 0)
    - 集电极截止电流(ICEO): 10μA(VCE = 50V,IB = 0)
    - 基极-发射极饱和电压(VBE(sat)): 4.5V(IC = 8A,IB = 80mA)
    - 基极-发射极开启电压(VBE(on)): 2.8V(VCE = 4V,IC = 4A)
    - 集电极-发射极饱和电压(VCE(sat)): 2V(IC = 4A,IB = 16mA)
    - 输出电容(Cob): 200pF(VCB = 10V,IE = 0,f = 0.1MHz)

    产品特点和优势


    - 高直流增益(hFE): KSH122/KSH122I具有高达1000到12000的直流增益,能够有效地放大电流信号。
    - 内置阻尼二极管: 保护器件免受反向电压冲击,提高可靠性。
    - 电气相似性: 电气特性与流行的TIP122非常相似,便于替换和升级。
    - 高可靠性: 符合严格的质量标准,可承受极端的工作条件。

    应用案例和使用建议


    KSH122/KSH122I广泛应用于开关调节器、转换器和功率放大器中。在设计电路时,应确保适当的散热措施以避免过热。此外,在高压环境中使用时,应注意避免超过最大额定值,以防止损坏器件。

    兼容性和支持


    - 封装兼容性: 支持D-PAK和I-PAK两种封装形式,方便不同应用需求的选择。
    - 技术支持: ON Semiconductor提供了全面的技术支持服务,包括北美技术支持热线800−282−9855(免费),欧洲、中东和非洲技术支持热线421 33 790 2910,日本客户服务中心电话81−3−5817−1050。

    常见问题与解决方案


    - 问题: 过载导致器件发热严重。
    - 解决办法: 使用适当的散热器并优化电路布局以降低温升。
    - 问题: 基极电流过大。
    - 解决办法: 检查基极电阻并调整到合适的阻值,确保不超过最大额定值。
    - 问题: 输出电压不稳定。
    - 解决办法: 确保负载平衡并检查电源稳定性。

    总结和推荐


    KSH122和KSH122I NPN硅达林顿晶体管以其高直流增益、可靠性和广泛的适用性,在工业和消费电子产品中具有很高的市场竞争力。我们强烈推荐这些产品用于需要高效功率控制的应用中。无论是从技术性能还是成本效益角度来看,KSH122/KSH122I都是市场上值得信赖的选择。

KSH122ITU参数

参数
集电极截止电流 10μA
最大集电极发射极饱和电压 4V@ 80mA,8A
VEBO-最大发射极基极电压 5V
集电极电流 8A
晶体管类型 NPN - Darlington
VCEO-集电极-发射极最大电压 100V
VCBO-最大集电极基极电压 100V
最大功率耗散 1.75W
不同 Ib,Ic 时的 Vce 最大饱和值 4V@ 80mA,8A
配置 独立式
长*宽*高 6.6mm*2.3mm*6.1mm
通用封装 TO-251
安装方式 通孔安装
零件状态 停产
包装方式 管装

KSH122ITU厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

KSH122ITU数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR KSH122ITU KSH122ITU数据手册

KSH122ITU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 0.4568 ¥ 3.061
490+ $ 0.3282 ¥ 2.6739
库存: 58
起订量: 138 增量: 0
交货地:
最小起订量为:70
合计: ¥ 0
