NSBA113EF3T5G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: 250mV@ 5mA,10mA PNP - Pre-Biased 297W 500nA 50V 100mA SOT-1123 贴片安装
供应商型号: FL-NSBA113EF3T5G
供应商: 海外现货
标准整包数: 1

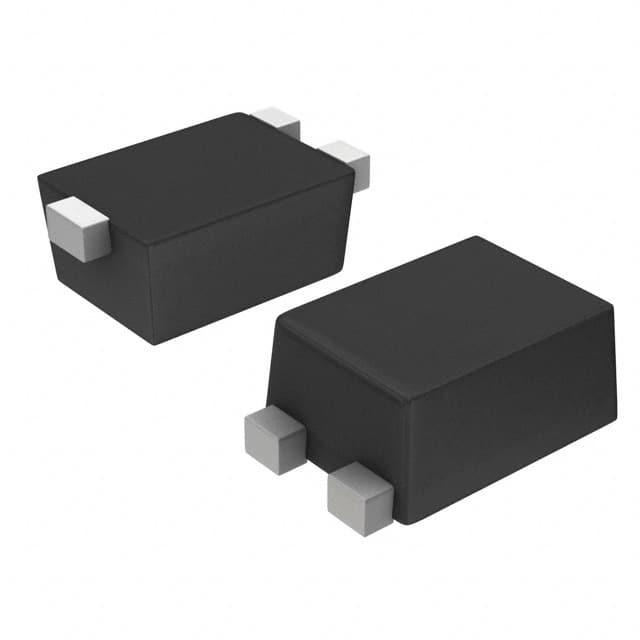

ON SEMICONDUCTOR 三极管(BJT) NSBA113EF3T5G

NSBA113EF3T5G概述

    数字晶体管(BRT)技术手册

    产品简介


    本系列数字晶体管(BRT)设计用于替代单个器件及其外部电阻偏置网络。该BRT包含一个带有集成偏置网络(由两个电阻组成的系列基极电阻和基极-发射极电阻)的单个晶体管。BRT通过将这些独立的组件集成到单个设备中来消除它们。使用BRT可以减少系统成本和电路板空间。

    技术参数


    - 最大额定值:
    - 集电极-基极电压 \( V{CBO} \): 50 Vdc
    - 集电极-发射极电压 \( V{CEO} \): 50 Vdc
    - 集电极电流(连续) \( IC \): 100 mAdc
    - 输入正向电压 \( V{IN(fwd)} \): 10 Vdc
    - 输入反向电压 \( V{IN(rev)} \): 10 Vdc
    - 工作温度范围:
    - 结温和存储温度范围 \( TJ, T{stg} \): -55°C 至 +150°C

    产品特点和优势


    - 简化电路设计:集成了外部电阻,减少了设计复杂度。
    - 减少PCB面积:集成式设计显著减少了所需的物理空间。
    - 降低组件数量:减少了分立元件的需求,简化了供应链管理。
    - S和NSV前缀适用于汽车及其他特定应用:符合AEC-Q101标准并具备PPAP能力。
    - 无铅、卤素自由及RoHS合规:满足环保要求。

    应用案例和使用建议


    应用场景:
    - 汽车电子系统
    - 工业自动化设备
    - 消费电子产品
    使用建议:
    - 在汽车应用中,确保选用带有S或NSV前缀的产品以满足严格的可靠性要求。
    - 在高电流环境中,注意热耗散问题,并采取适当的散热措施。
    - 针对不同的工作温度范围,合理选择型号,以确保稳定运行。

    兼容性和支持


    - 封装类型:SC-75、SOT-23、SC-70/SOT-323、SOT-723、SOT-1123
    - 供货形式:卷带式(3000/8000片/Tape & Reel)
    - 技术支持:ON Semiconductor提供详细的标记指南和包装规格。

    常见问题与解决方案


    1. 问题:如何确定最适合的应用环境?
    - 解决方案:根据实际应用需求,选择具有相应额定值的型号,并参考技术手册中的电气特性。
    2. 问题:在高温环境下使用时需要注意什么?
    - 解决方案:应根据器件的热阻参数选择合适的散热方式,如增加散热片或改善PCB布局。
    3. 问题:遇到信号完整性问题时如何处理?
    - 解决方案:检查输入输出阻抗匹配情况,必要时添加适当的去耦电容和滤波器。

    总结和推荐


    总体而言,该系列数字晶体管(BRT)凭借其简化设计、节省空间和高可靠性等优势,在多种应用场景中表现出色。尤其适合汽车电子和工业自动化领域。对于希望优化设计、降低成本且注重可靠性的工程师来说,此系列产品是值得推荐的选择。务必仔细选择适合具体应用的型号,并遵循制造商的技术指导进行安装和使用。

NSBA113EF3T5G参数

参数
VCBO-最大集电极基极电压 -
集电极截止电流 500nA
最大集电极发射极饱和电压 250mV@ 5mA,10mA
VEBO-最大发射极基极电压 -
配置 -
晶体管类型 PNP - Pre-Biased
集电极电流 100mA
最大功率耗散 297W
VCEO-集电极-发射极最大电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 250mV@ 5mA,10mA
650μm(Max)
850μm(Max)
400μm(Max)
通用封装 SOT-1123
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

NSBA113EF3T5G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NSBA113EF3T5G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 三极管(BJT) ON SEMICONDUCTOR NSBA113EF3T5G NSBA113EF3T5G数据手册

NSBA113EF3T5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
