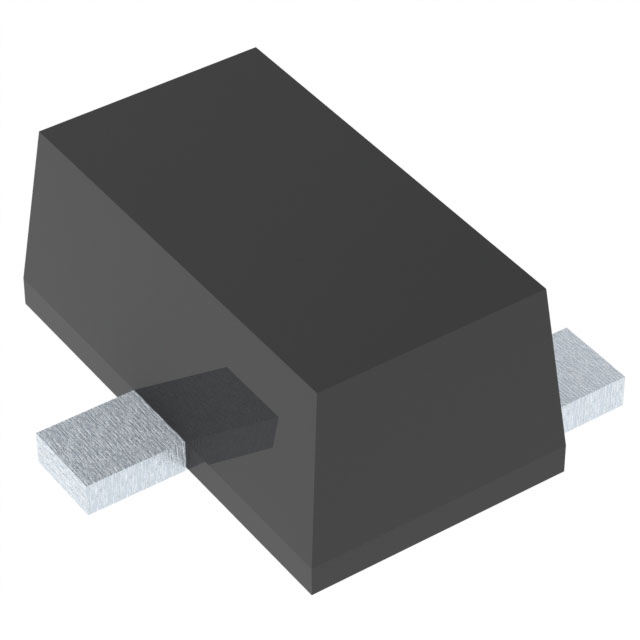

NSVF5501SKT3G

产品分类: 三极管(BJT)
厂牌: ON SEMICONDUCTOR
产品描述: onsemi NPN晶体管, SOT-623.封装, 贴片安装, 最大直流集电极电流70 mA, 最大集电极-发射电压10 V
供应商型号: 10B-2981213-4
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR 三极管(BJT) NSVF5501SKT3G

NSVF5501SKT3G概述


    产品简介


    NSVF5501SK 是一款专为射频放大器应用设计的晶体管,属于低噪声放大器系列。它采用SSFP封装,这是一种小型表面贴装封装,有助于减小整体应用尺寸。该产品已通过AEC-Q101认证,并具备PPAP(生产件批准程序)能力,适合汽车应用。其基本功能包括高截止频率、高增益和良好的信号传输能力,使其广泛应用于无线射频通信系统中。

    技术参数


    - 电气特性:
    - 集电极至基极电压:VCBO = 20 V
    - 集电极至发射极电压:VCEO = 10 V
    - 发射极至基极电压:VEBO = 3 V
    - 最大集电极电流:IC = 70 mA
    - 最大耗散功率:PC = 250 mW
    - 工作温度范围:Tj, Tstg = -55°C 到 +150°C
    - 电气特性测试条件:
    - 截止电流:ICBO < 0.1 μA (VCB = 10 V)
    - 转移增益:fT1 = 3.0 GHz (VCE = 3 V, IC = 5 mA)
    - 噪声系数:NF < 1.9 dB (VCE = 3 V, IC = 5 mA, f = 1 GHz)

    产品特点和优势


    - 高截止频率:fT = 5.5 GHz,适合高频应用。
    - 高增益:在不同频率下,增益值稳定在较高水平,适用于需要放大弱信号的应用。
    - 小型化设计:SSFP封装体积小,便于集成到各种紧凑电路板中。
    - 符合标准:AEC-Q101认证确保了其在汽车电子领域的可靠性和耐用性。
    - 环保材料:无铅、无卤素和符合RoHS标准,有利于环境保护和人体健康。

    应用案例和使用建议


    NSVF5501SK 主要应用于以下领域:
    - 遥控钥匙 (RKE):提高信号接收的灵敏度和可靠性。
    - 先进驾驶辅助系统 (ADAS):用于雷达和传感器的信号放大。
    - 远程发动机启动器:增强无线通信距离和抗干扰能力。
    使用建议:
    - 在选择应用时,需确保供电电压和工作温度在规定的范围内。
    - 连接时要小心静电,以免损坏设备。
    - 定期检查器件的工作状态,确保系统稳定性。

    兼容性和支持


    - 兼容性:SSFP封装与SOT-623封装引脚兼容,方便用户进行替代选择。
    - 支持:ON Semiconductor 提供详细的文档和支持服务,包括生产件批准程序 (PPAP) 和质量保证。
    - 维护:厂商提供全面的技术支持,帮助用户解决可能出现的问题。

    常见问题与解决方案


    1. 问题:工作过程中出现过热现象。
    - 解决方案:检查散热设计是否合理,确保器件工作在规定的工作温度范围内。
    2. 问题:信号传输不稳定。
    - 解决方案:检查电路连接是否正确,特别是接地线是否牢固。
    3. 问题:器件寿命短。
    - 解决方案:确认工作环境是否符合要求,避免过压或过流操作。

    总结和推荐


    NSVF5501SK 作为一款高性能的射频晶体管,具有卓越的截止频率、增益和噪声系数,在射频放大器应用中表现出色。其小型化设计、高可靠性以及广泛的适用性使其成为多种电子系统的理想选择。对于需要高精度和稳定性的应用,强烈推荐使用该产品。

NSVF5501SKT3G参数

参数
VEBO-最大发射极基极电压 3V
集电极电流 70mA
不同 Ib,Ic 时的 Vce 最大饱和值 -
集电极截止电流 100nA
配置 独立式
晶体管类型 NPN
VCEO-集电极-发射极最大电压 10V
最大集电极发射极饱和电压 -
最大功率耗散 250mW
VCBO-最大集电极基极电压 20V
长*宽*高 1.4mm(长度)*800μm(宽度)
通用封装 SOT-623-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
