FSV360FP

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 60V 80A 10.62ns 100μA 3A 独立式 SOD-123HE 贴片安装
供应商型号: 14M-FSV360FP
供应商: 云汉优选
标准整包数: 1

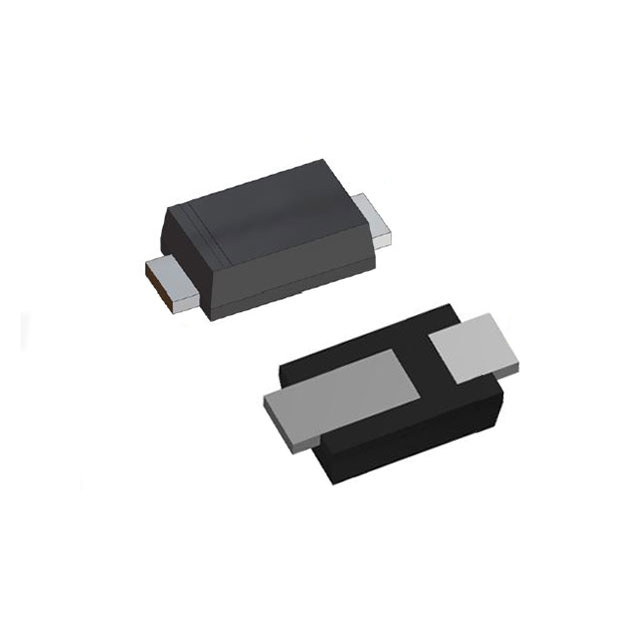

ON SEMICONDUCTOR 整流二极管/整流桥 FSV360FP

FSV360FP概述

    FSV340FP 和 FSV360FP Schottky Barrier Rectifiers 技术手册

    产品简介


    FSV340FP 和 FSV360FP 是由 onsemi 生产的表面贴装肖特基势垒整流器。它们具备低正向电压降、大阴极垫片、超薄封装等特点,适用于多种电子应用领域。FSV340FP 的最大正向电压降为 0.52 V(3 A 时),而 FSV360FP 则为 0.65 V(3 A 时)。这些产品广泛应用于电源管理、电池充电电路及通信设备等领域。

    技术参数


    - 额定反向峰值电压 (VRRM):FSV340FP 为 40 V,FSV360FP 为 60 V。
    - 交流反向电压 (VRMS):FSV340FP 为 28 V,FSV360FP 为 42 V。
    - 直流反向阻断电压 (VRDC):均为 40 V 和 60 V。
    - 平均正向电流 (IF(AV)):在 TL = 75°C 条件下,均为 3 A。
    - 峰值正向浪涌电流 (IFSM):8.3 ms 单半正弦波浪涌电流,最大值均为 80 A。
    - 热特性:
    - 热阻(ΨJL):典型值 10°C/W。
    - 热阻(RJA):典型值 140°C/W。
    - 电特性:
    - 正向电压 (VF):FSV340FP 最大 0.52 V(3 A 时),FSV360FP 最大 0.65 V(3 A 时)。
    - 反向电流 (IR):在 VR = 40 V 时,FSV340FP 最大 160 μA;在 VR = 60 V 时,FSV360FP 最大 100 μA。
    - 反向恢复时间 (Trr):FSV340FP 最大 12.37 ns,FSV360FP 最大 10.62 ns。

    产品特点和优势


    1. 低正向电压降:通过降低正向电压降,提高电源效率。
    2. 较大的阴极垫片:增强散热能力,提高功率耗散。
    3. 超薄封装:适用于空间受限的应用场合。
    4. 高浪涌电流能力:可以承受较大的瞬态电流冲击。
    5. 环保材料:采用无铅、无卤素和符合 RoHS 规范的材料,更环保。
    6. UL 认证:通过 UL Flammability 94V−0 分类认证,提高安全性。

    应用案例和使用建议


    - 电源管理:FSV340FP 和 FSV360FP 广泛应用于各种电源管理模块中,如开关电源、稳压电源等。使用时应注意散热设计,确保良好的散热效果。
    - 电池充电电路:在电池充电电路中,FSV340FP 和 FSV360FP 能有效减少正向电压降,提升充电效率。在高温环境下使用时,需要考虑热管理和散热措施。
    - 通信设备:在通信设备中,如基站电源系统中,可以利用这些器件来提高整体系统的稳定性和可靠性。使用时需注意避免过载,确保设备长期稳定运行。

    兼容性和支持


    - 兼容性:FSV340FP 和 FSV360FP 与现有电子元器件具有良好的兼容性,可在多数标准 PCB 上直接替换。
    - 技术支持:onsemi 提供详尽的技术文档和支持服务,可通过电话、邮件等方式联系技术支持部门,获取更多帮助。

    常见问题与解决方案


    - Q:如何正确安装这些器件?
    - A:确保阴极对准相应的焊盘,并且焊接温度不超过器件的最大耐温范围。
    - Q:在高温环境下使用时,需要注意哪些事项?
    - A:在高温环境下,需要特别关注散热设计,确保良好的热流通,以防止器件过热损坏。
    - Q:如果出现异常发热现象,如何处理?
    - A:首先检查是否有过载现象,其次确认散热设计是否合理。必要时可增加散热片或改进散热路径。

    总结和推荐


    总体而言,FSV340FP 和 FSV360FP 作为高性能肖特基势垒整流器,在多种应用场合表现出色。其低正向电压降、优良的散热能力和环保特性使其在市场上具有较高的竞争力。强烈推荐用于需要高效能、高可靠性的电源管理系统中。同时,其兼容性好,便于集成到现有系统中。对于需要优化电源效率和提高系统稳定性的应用,这些器件是理想的选择。

FSV360FP参数

参数
配置 独立式
If - 正向电流 3A
Ir - 反向电流 100μA
Vr-反向电压 60V
反向恢复时间 10.62ns
正向浪涌电流 80A
3mm(Max)
1.95mm(Max)
1mm(Max)
通用封装 SOD-123HE
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FSV360FP厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSV360FP数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FSV360FP FSV360FP数据手册

FSV360FP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.1053
10+ ¥ 19.8094
30+ ¥ 17.3937
100+ ¥ 16.9106
300+ ¥ 16.2631
1000+ ¥ 15.7894
库存: 2625
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 22.1
直接购买
加入购物车
