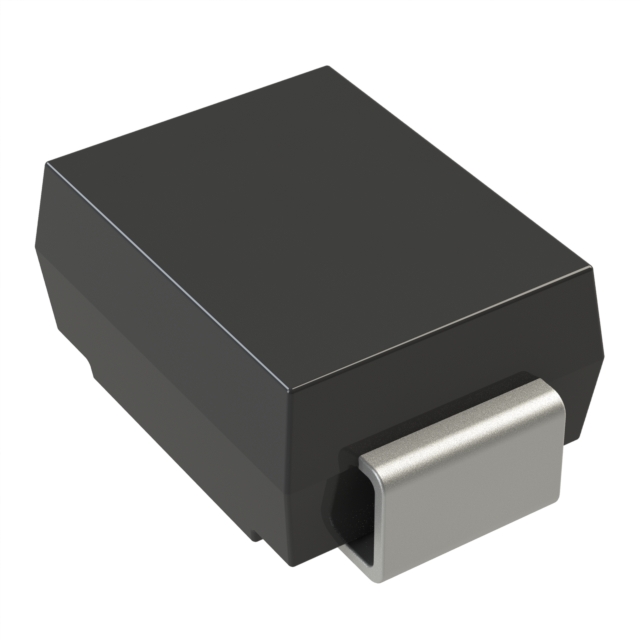

GF1M

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 整流二极管 二极管, 1A, 1000V, 表面贴装, DO-214AC (SMA)封装, 2针
供应商型号: 31M-GF1M
供应商: 云汉优选
标准整包数: 5
ON SEMICONDUCTOR 整流二极管/整流桥 GF1M

GF1M概述

    通用整流二极管(玻璃封装)技术手册

    产品简介


    本文档介绍了ON Semiconductor生产的通用整流二极管(型号:GF1A至GF1M)。这些二极管采用玻璃封装,具有低正向电压降、高电流承载能力等特点,适用于各种工业和消费电子产品中。其主要应用领域包括电源转换、整流电路以及其他需要快速响应和高效能量传输的应用场合。

    技术参数


    - 最大重复反向电压 (VRRM): 50V 至 1000V,具体数值取决于型号(1A 至 1M)。
    - 平均正向电流 (IF(AV)): 1.0A。
    - 非重复峰值正向浪涌电流 (IFSM): 30A(持续时间8.3ms)。
    - 存储温度范围 (Tstg): -65°C 至 +175°C。
    - 工作结温范围 (TJ): -65°C 至 +175°C。
    - 功率耗散 (PD): 1.8W。
    - 热阻 (RθJA): 80°C/W(结至环境)。
    - 热阻 (RJL): 26°C/W(结至引脚)。
    - 最大正向电压 (VF): 在1.0A时,VF为1.0V 至 1.2V。
    - 最大反向恢复时间 (trr): 2.0μs(在特定条件下的典型值)。
    - 最大反向电流 (IR): 在额定反向电压下,最高为50μA(在25°C和125°C时)。
    - 典型电容 (CT): 15pF(在4.0V和1.0MHz条件下)。

    产品特点和优势


    1. 低正向电压降 (VF): 减少功率损耗,提高效率。
    2. 高电流承载能力 (IF(AV)): 支持大电流应用,适用于高性能要求的场合。
    3. 易于拾取和放置 (Easy Pick and Place): 便于自动化生产。
    4. 高浪涌电流能力 (IFSM): 能够承受瞬时大电流冲击。
    5. 无铅且符合RoHS标准: 环保材料,更安全可靠。

    应用案例和使用建议


    - 电源转换: 在DC-DC转换器中使用,可以提高效率并减少发热。
    - 整流电路: 在整流桥电路中使用,确保稳定的直流输出。
    - 使用建议:
    - 确保安装在具有良好散热的PCB上,以保证其长期稳定运行。
    - 在高电流应用中,考虑增加外部散热措施以避免过热。

    兼容性和支持


    - 兼容性: 这些二极管设计用于标准的表面贴装工艺(SMD),与大多数PCB制造工艺兼容。
    - 支持和维护: ON Semiconductor提供详细的技术文档和支持服务,可在其官方网站上找到更多资料。

    常见问题与解决方案


    - 问题: 二极管工作时出现过热现象。
    - 解决方法: 检查是否正确安装在PCB上,并增加外部散热措施如散热片或风扇。
    - 问题: 二极管出现损坏。
    - 解决方法: 确认输入电压不超过其额定值,并检查电路中是否存在浪涌电流等问题。

    总结和推荐


    总结: GF1A至GF1M系列的通用整流二极管在低正向电压降、高电流承载能力和易操作性方面表现优秀,适合多种工业和消费电子产品应用。它们具有出色的耐高温和浪涌电流能力,能够满足严苛的工作环境需求。
    推荐: 推荐使用GF1A至GF1M系列的通用整流二极管,特别是在需要高效率、高可靠性以及环保材料的应用场合。用户应仔细阅读技术手册,确保正确安装和使用,以获得最佳效果。

GF1M参数

参数
正向浪涌电流 30A
配置 独立式
If - 正向电流 1A
Ir - 反向电流 5μA
Vr-反向电压 1KV
反向恢复时间 2μs
4.75mm(Max)
2.95mm(Max)
2.5mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
