MUR880E

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 800V 100A 100ns 25μA 8A 独立式 TO-220-2 通孔安装
供应商型号: CY-MUR880E
供应商: Avnet
标准整包数: 1

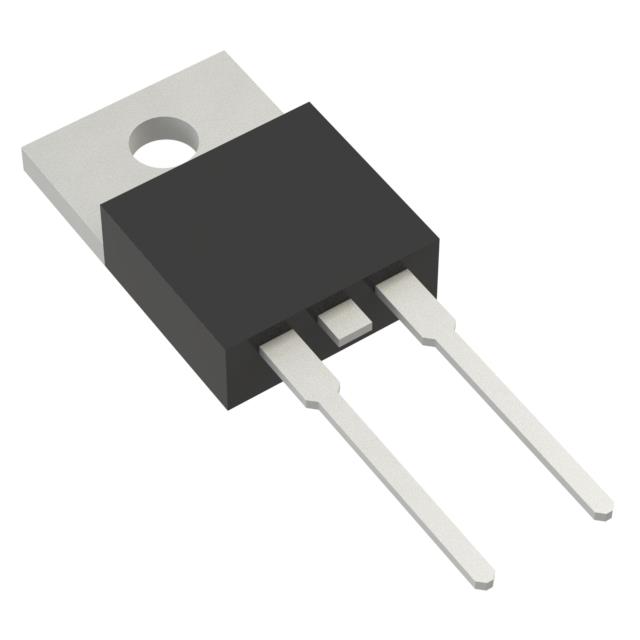

ON SEMICONDUCTOR 整流二极管/整流桥 MUR880E

MUR880E概述


    产品简介


    MUR8100E 和 MUR880E 是一款高性能的超快恢复二极管,属于 ON Semiconductor 的 SWITCHMODE™ 系列产品。这类二极管专为开关电源、逆变器和自由轮转二极管的应用设计,尤其适用于高频开关电路。其卓越的快速恢复能力和高反向能量能力,使其成为高压大电流应用的理想选择。这些二极管的工作电压范围高达 1000V,平均正向电流可达 8.0A,并提供多种封装选项,确保其在严苛工作条件下的可靠性和适用性。

    技术参数


    以下为 MUR8100E 和 MUR880E 的关键技术规格:
    | 参数名称 | 参数值 | 单位 |
    |
    | 反向峰值电压(VRRM/VRWM) | 800V/1000V | V |
    | 平均正向电流(IF(AV)) | 8.0A | A |
    | 脉冲正向电流(IFM) | 16A | A |
    | 峰值脉冲电流(IFSM) | 100A | A |
    | 工作温度范围 | -65°C 至 +175°C | °C |
    | 最大热阻(RθJC) | 2.0°C/W | °C/W |
    | 反向恢复时间(trr) | 75ns | ns |
    | 控制雪崩能量(WAVAL) | 20mJ | mJ |
    | 正向电压(vF) | 1.5V(iF=8.0A, TC=150°C) | V |
    该二极管具有低正向电压(vF)、低漏电流(iR)以及高耐温性能(最高工作温度达 175°C),并采用玻璃钝化芯片结构以增强可靠性。

    产品特点和优势


    MUR8100E 和 MUR880E 的核心优势在于其出色的性能表现:
    1. 超快恢复时间:75ns 的典型反向恢复时间,适用于高频开关应用。
    2. 高反向能量能力:可承受高达 20mJ 的雪崩能量,适合恶劣环境。
    3. 宽工作温度范围:支持-65°C 至 +175°C 的工作温度范围,适应严苛环境需求。
    4. TO-220 封装:流行的工业标准封装,便于安装和散热。
    5. 无铅化设计:符合环保要求,提供无铅封装选项。
    这些特性使得该二极管在开关电源、逆变器和驱动电路等领域具备显著的市场竞争力。

    应用案例和使用建议


    应用案例
    - 开关电源:用于整流桥电路,改善高频转换效率。
    - 逆变器:在电机控制和变频器中提供高效的电能转换。
    - 自由轮转二极管:保护电路免受反电动势损害。
    使用建议
    1. 热管理:由于其热阻较高(RθJC=2.0°C/W),建议使用散热片来提高散热效果。
    2. 降额操作:在高温环境下工作时,可适当降低其额定电流,以延长使用寿命。
    3. 噪声抑制:在高频应用中,可通过加装滤波电容减少电磁干扰。

    兼容性和支持


    MUR8100E 和 MUR880E 与市面上主流的开关电源控制器和模块高度兼容。ON Semiconductor 提供详尽的技术文档和支持服务,包括设计指南和可靠性测试报告。此外,无铅封装选项使其符合国际环保法规,有助于客户满足绿色生产需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 二极管工作温度超出额定范围 | 确保系统散热良好,必要时增加外部散热装置 |
    | 反向恢复时间过长 | 检查电路板布局是否合理,避免长引线造成寄生电感 |
    | 高频下出现异常噪声 | 在输入端添加滤波电容以抑制高频振荡 |

    总结和推荐


    综上所述,MUR8100E 和 MUR880E 是一款性能卓越、可靠性强且广泛应用的超快恢复二极管。其超快恢复时间和高雪崩能量能力使其非常适合高频开关应用,而其宽广的工作温度范围和稳定的性能表现则进一步增强了其适用性。如果您正在寻找一款高性能、高可靠性的开关二极管,MUR8100E 和 MUR880E 是您不可或缺的选择。
    推荐指数:★★★★★
    推荐使用场景:开关电源、逆变器、电机控制、UPS 等高频电力电子系统。

MUR880E参数

参数
If - 正向电流 8A
Ir - 反向电流 25μA
Vr-反向电压 800V
反向恢复时间 100ns
正向浪涌电流 100A
配置 独立式
10.29mm(Max)
4.82mm(Max)
9.27mm(Max)
通用封装 TO-220-2
安装方式 通孔安装
零件状态 停产
包装方式 管装

MUR880E厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

MUR880E数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR MUR880E MUR880E数据手册

MUR880E封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.407 ¥ 3.5023
300+ $ 0.4033 ¥ 3.4708
500+ $ 0.3995 ¥ 3.4392
1000+ $ 0.3883 ¥ 3.2815
5000+ $ 0.3883 ¥ 3.2815
库存: 2177
起订量: 286 增量: 1
交货地:
最小起订量为:100
合计: ¥ 350.23
