FSV20150V

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 150V 270A 30μA 20A 独立式 TO-277-3 贴片安装
供应商型号: FSV20150V
供应商: 国内现货
标准整包数: 1

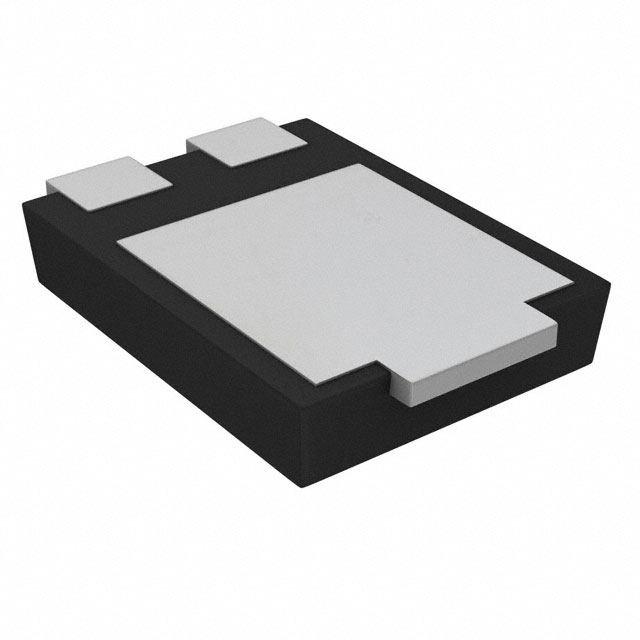

ON SEMICONDUCTOR 整流二极管/整流桥 FSV20150V

FSV20150V概述

    FSV20150V Ultra-Low VF Schottky Rectifier 技术手册概述

    产品简介


    FSV20150V 是一款由 Semiconductor Components Industries, LLC 设计的超低正向电压降肖特基整流器。这款肖特基二极管的主要功能是将交流电转换为直流电,特别适用于需要高效率和低功耗的应用场合。其广泛应用于电源管理、通信设备、汽车电子、工业控制等多个领域。

    技术参数


    - 绝对最大额定值
    - 峰值重复反向电压 (VRRM): 150V
    - 工作峰值反向电压 (VRWM): 150V
    - 正向平均整流峰值浪涌电流 (IF(AV)): 20A
    - 非重复性峰值正向浪涌电流 (IFSM): 270A
    - 工作结温范围 (TJ): -55°C 到 +150°C
    - 存储温度范围 (TSTG): -55°C 到 +150°C
    - 热特性
    - 结到环境热阻 (RJA): 100°C/W (最小),40°C/W (最大)
    - 结到引脚热特性 (ΨJL):
    - 热偶焊接到阳极: 15°C/W (最小),12°C/W (最大)
    - 热偶焊接到阴极: 6°C/W (最小),5°C/W (最大)
    - 电气特性
    - 反向击穿电压 (BVR): 150V
    - 正向电压降 (VF): IF=20A 时, 最大值为 0.84V
    - 反向电流 (IR): VR=150V 时, 最大值为 30μA

    产品特点和优势


    - 超低正向电压降: FSV20150V 的正向电压降极低,有助于减少功率损耗和提高系统整体效率。
    - 低热阻: 具有低热阻设计,能够有效地散发热量,提高工作可靠性。
    - 非常低的外形尺寸: 典型高度仅为 1.1mm,适合于空间受限的应用。
    - 沟槽肖特基技术: 采用先进的沟槽肖特基技术,进一步提高性能。
    - 环保材料: 符合IEC61249标准的绿色封装化合物,无铅、无卤素,符合RoHS标准。

    应用案例和使用建议


    FSV20150V 适用于多种高效率要求的应用,例如:
    - 电源管理:用于DC-DC转换器、AC-DC整流电路等。
    - 通信设备:用于通信电源的整流和保护。
    - 汽车电子:用于车载充电器、逆变器等。
    使用建议:
    - 在选择散热材料时,确保散热良好,以避免过热。
    - 在高频应用中,需注意并考虑寄生电容的影响。

    兼容性和支持


    - 兼容性: 该产品与大多数现代电子设备兼容,适用于标准的PCB设计。
    - 支持: ON Semiconductor 提供详细的技术支持,包括北美的技术支持热线和技术文档。

    常见问题与解决方案


    - Q: 如何判断产品是否受损?
    - A: 通过测量其正向电压降(VF)和反向漏电流(IR)来判断。如果这些参数明显偏离正常值,则可能表示产品已损坏。

    - Q: 产品在高温环境下使用需要注意什么?
    - A: 确保良好的散热条件,并避免工作温度超过其最大额定值。如果工作温度过高,可能需要外部冷却措施。

    总结和推荐


    FSV20150V 肖特基整流器凭借其超低正向电压降、低热阻和非常低的外形尺寸,成为高效率应用的理想选择。它的独特技术特点使其在市场上具有很强的竞争优势。推荐使用该产品以提升系统的整体性能和效率。
    总体来说,FSV20150V 在高效能、高可靠性的应用场景中表现出色,值得推荐使用。

FSV20150V参数

参数
Ir - 反向电流 30μA
Vr-反向电压 150V
反向恢复时间 -
正向浪涌电流 270A
配置 独立式
If - 正向电流 20A
4.63mm(Max)
6.15mm(Max)
1.2mm(Max)
通用封装 TO-277-3
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

FSV20150V厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSV20150V数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR FSV20150V FSV20150V数据手册

FSV20150V封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 4.8675
500+ ¥ 4.554
1000+ ¥ 4.4392
3000+ ¥ 4.3256
库存: 611
起订量: 100 增量: 5000
交货地:
最小起订量为:100
合计: ¥ 486.75
