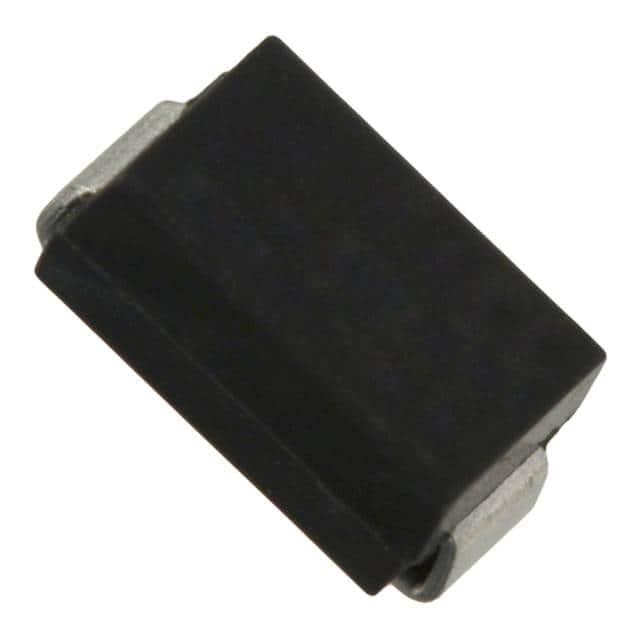

US2AA

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 50V 50A 50ns 5μA 1.5A 独立式 SMA(DO-214AC) 贴片安装
供应商型号: 512-US2AA
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 US2AA

US2AA概述

    # Super Fast Surface Mount Rectifiers

    产品简介


    本手册介绍的是ON Semiconductor公司生产的Super Fast Surface Mount Rectifiers(超级快速表面贴装整流器),型号为US2AA到US2MA。这些整流器广泛应用于各种电子电路中,例如电源转换、逆变器、电机驱动等。它们具有优异的电气性能和可靠的热稳定性,适用于多种应用场景。

    技术参数


    订购信息
    | 型号 | 顶部标记 | 封装 | 包装方式 |
    ||
    | US2AA | US2AA | DO-214AC (SMA) | Tape and Reel |
    | US2BA | US2BA | DO-214AC (SMA) | Tape and Reel |
    | US2DA | US2DA | DO-214AC (SMA) | Tape and Reel |
    | US2FA | US2FA | DO-214AC (SMA) | Tape and Reel |
    | US2GA | US2GA | DO-214AC (SMA) | Tape and Reel |
    | US2JA | US2JA | DO-214AC (SMA) | Tape and Reel |
    | US2KA | US2KA | DO-214AC (SMA) | Tape and Reel |
    | US2MA | US2MA | DO-214AC (SMA) | Tape and Reel |
    | NRVUS2AA | US2AA | DO-214AC (SMA) | Tape and Reel |
    | NRVUS2BA | US2BA | DO-214AC (SMA) | Tape and Reel |
    | NRVUS2DA | US2DA | DO-214AC (SMA) | Tape and Reel |
    绝对最大额定值
    | 符号 | 参数 | 单位 | US2AA | US2BA | US2DA | US2FA | US2GA | US2JA | US2KA | US2MA |

    | VRRM | 重复峰值反向电压 | V | 50 | 100 | 200 | 300 | 400 | 600 | 800 | 1000 |
    | VRMS | 正弦波有效反向电压 | V | 35 | 70 | 140 | 210 | 280 | 420 | 560 | 700 |
    | VDC | 直流阻断电压 | V | 50 | 100 | 200 | 300 | 400 | 600 | 800 | 1000 |
    | IF(AV)| 平均正向整流电流 | A | 1.5
    | IFSM | 正向浪涌电流,8.3 ms单半正弦波 | A | 50
    | TJ | 工作结温范围 | °C | -55到+150
    | TSTG | 存储温度范围 | °C | -55到+150
    热特性
    | 符号 | 参数 | 单位 | 值 |
    ||
    | RJA | 结至环境热阻 | °C/W | 189 |
    | R JL | 结至引脚热阻(参考阴极针) | °C/W | 31 |
    电气特性
    | 符号 | 参数 | 单位 | US2AA | US2BA | US2DA | US2FA | US2GA | US2JA | US2KA | US2MA |

    | VF | 最大瞬时正向电压 | V | 1.0 | 1.3 | 1.7 | 1.0 | 1.3 | 1.7 | 1.0 | 1.3 | 1.7 |
    | IR | 最大反向电流 | µA | 5 | 100 5 | 100 5 | 100 |
    | trr | 最大反向恢复时间 | ns | 50 | 75 50 | 75 50 | 75 |
    | CJ | 典型结电容 | pF | 50 | 30 50 | 30 50 | 30 |

    产品特点和优势


    1. 玻璃封装芯片结:提高了产品的可靠性和使用寿命。
    2. 高浪涌能力:可承受高达50A的正向浪涌电流,适合高功率应用。
    3. 低正向电压降:最大正向电压降为1.7V,效率高。
    4. 快速开关特性:反向恢复时间为50-75ns,适用于高频应用。
    5. UL火焰等级认证:达到94V-0级,符合严格的防火标准。
    6. 湿度敏感度等级:符合J-STD-020标准,MSL 1级。
    7. RoHS合规:符合无铅环保要求,使用绿色模塑化合物。

    应用案例和使用建议


    应用场景
    - 电源转换:如开关电源中的整流桥。
    - 逆变器:在光伏系统中用于将直流电转换为交流电。
    - 电机驱动:在电动工具和工业电机中用于控制电流。
    使用建议
    - 在选择型号时,需根据具体应用需求选择合适的电压和电流等级。
    - 为了提高散热效果,建议增加散热片或使用散热良好的PCB设计。
    - 反向恢复时间较短,建议在电路设计中避免产生较大的电压尖峰。

    兼容性和支持


    - 该系列整流器采用标准DO-214AC (SMA)封装,可与其他SMA封装的产品兼容。
    - ON Semiconductor提供详尽的技术文档和支持服务,包括产品规格书、应用指南和故障排查指南。如有任何技术问题,可联系当地销售代表或访问ON Semiconductor官网获取帮助。

    常见问题与解决方案


    1. 问题:正向电压降过大
    - 解决办法:检查电路中的电流是否超过产品规格的最大值。如果需要更高的电流,建议更换更高容量的型号。
    2. 问题:反向电流偏大
    - 解决办法:检查电路中的反向电压是否超出产品规格的最大值。若需处理更大的反向电压,应选择具有更高VRMS的型号。
    3. 问题:发热严重
    - 解决办法:增加散热措施,如使用散热片或改善PCB设计以加强散热效果。

    总结和推荐


    综合评估
    - 优点:
    - 高速开关性能和低正向电压降,适用于高频应用。
    - 良好的耐热性能和反向击穿电压,可靠性高。
    - 符合RoHS标准,环保安全。
    - 缺点:在极端环境下,长期使用可能需要额外的散热措施。
    推荐使用
    考虑到上述优势,我们强烈推荐Super Fast Surface Mount Rectifiers(型号US2AA到US2MA)应用于各种高频和高可靠性要求的应用场合。无论是电源转换还是逆变器设计,这些整流器都能表现出色,且具备较高的市场竞争力。

US2AA参数

参数
反向恢复时间 50ns
正向浪涌电流 50A
配置 独立式
If - 正向电流 1.5A
Ir - 反向电流 5μA
Vr-反向电压 50V
5.6mm(Max)
2.95mm(Max)
2.2mm(Max)
通用封装 SMA(DO-214AC)
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装
