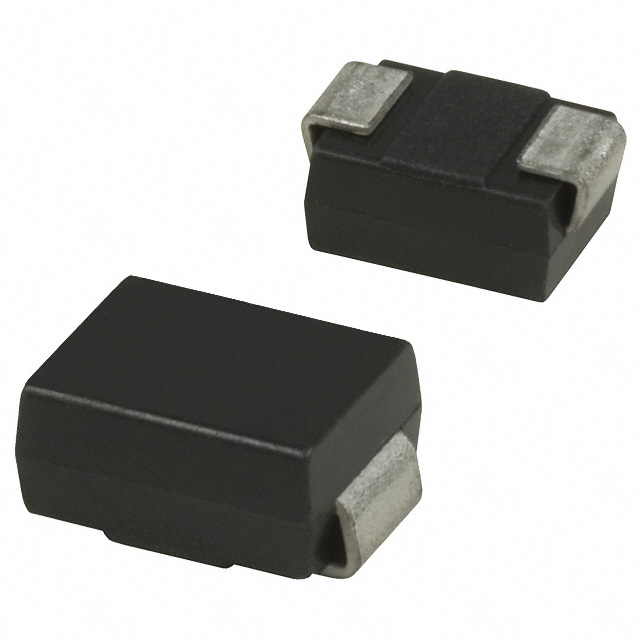

NRVS3MB

产品分类: 整流二极管/整流桥
厂牌: ON SEMICONDUCTOR
产品描述: 1KV 80A 1.5μs 10μA 3A SMB(DO-214AA) 贴片安装
供应商型号: CY-NRVS3MB
供应商: Avnet
标准整包数: 1
ON SEMICONDUCTOR 整流二极管/整流桥 NRVS3MB

NRVS3MB概述


    产品简介


    S3MB系列表面贴装整流器是专为高电流应用设计的半导体组件。这些整流器提供了多种电压等级(50 V至1000 V),并具备平均正向整流电流达3 A的能力。主要应用于工业控制、电源转换、以及需要高可靠性及高性能的产品中。例如,它们可以用于开关电源、电机驱动器、逆变器等场合。

    技术参数


    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 重复峰值反向电压 | VRRM | 50 | 1000 | 1000 | V |
    | 平均正向整流电流 | IF(AV) | - | 3 | - | A |
    | 峰值正向浪涌电流 | IFSM | - | 80 | - | A |
    | 正向电压降 | VF | - | 1.15 | - | V |
    | 反向电流 | IR | - | 10 | 250 | μA |
    | 反向恢复时间 | trr | - | 1.5 | - | μs |
    | 结电容 | CJ | - | 40 | - | pF |

    产品特点和优势


    - 玻璃钝化芯片结:提高长期稳定性和可靠性。
    - 高浪涌电流能力:适用于瞬态电流冲击的应用。
    - 低正向电压降:减少功率损耗,提升效率。
    - UL阻燃分类:符合安全标准,确保设备安全性。
    - 无铅、无卤素:环保材料,符合RoHS要求。
    - AEC-Q101认证:适用于汽车和其他需要特殊站点和控制变更要求的应用。

    应用案例和使用建议


    应用案例
    1. 开关电源:S3MB系列整流器可用于各种开关电源模块中,确保稳定的电源输出。
    2. 电机驱动器:在电机驱动器中使用S3MB系列整流器可有效处理电机启动时的大电流。
    使用建议
    1. 散热管理:由于整流器工作时会发热,建议采用良好的散热设计,以确保长时间稳定运行。
    2. 布局优化:电路板设计时,确保整流器与其他热源之间的适当间距,避免局部过热。

    兼容性和支持


    S3MB系列整流器具有良好的兼容性,适合与其他标准电子元件配合使用。厂商提供全面的技术支持和售后服务,包括在线文档、电话支持以及样品测试。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 工作温度范围外使用导致失效 | 确保使用在规定的温度范围内 |
    | 过大的浪涌电流损坏整流器 | 使用保护电路如TVS二极管限制浪涌电流 |

    总结和推荐


    S3MB系列整流器凭借其卓越的电气特性和坚固的设计,在高电流应用中表现出色。特别是其低正向电压降和高浪涌电流承受能力使其成为市场上极具竞争力的产品。尽管初始成本可能较高,但其长期可靠性和效率优势使得该系列产品非常值得推荐。
    综上所述,如果您需要一款高性能、高可靠性的整流器来满足您的应用需求,S3MB系列整流器无疑是最佳选择之一。

NRVS3MB参数

参数
配置 -
If - 正向电流 3A
Ir - 反向电流 10μA
Vr-反向电压 1KV
反向恢复时间 1.5μs
正向浪涌电流 80A
4.75mm(Max)
3.95mm(Max)
2.65mm(Max)
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NRVS3MB厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NRVS3MB数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 整流二极管/整流桥 ON SEMICONDUCTOR NRVS3MB NRVS3MB数据手册

NRVS3MB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1299 ¥ 1.118
1000+ $ 0.1262 ¥ 1.0667
5000+ $ 0.1262 ¥ 1.0667
库存: 2897
起订量: 895 增量: 1
交货地:
最小起订量为:500
合计: ¥ 559
直接购买
加入购物车
