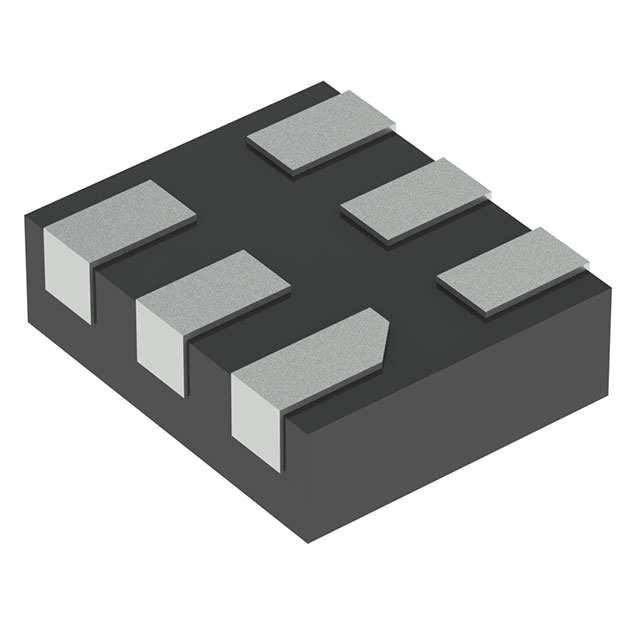

NL7SZ18MUR2G

厂牌: ON SEMICONDUCTOR
产品描述: 4.9ns@ 3.3V,3.9ns@ 5V 单相 1 1.65V 5.5V 32mA 32mA UDFN-6 贴片安装,黏合安装 1.2mm*1mm*500μm
供应商型号: FL-NL7SZ18MUR2G
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 模拟开关/多路复用器 NL7SZ18MUR2G

NL7SZ18MUR2G概述


    产品简介


    NL7SZ18 1-to-2 Demultiplexer
    NL7SZ18 是一款高性能的非反相 1-to-2 数据分线器(Demultiplexer),其工作电压范围为 1.65 至 5.5 V。这款芯片主要用于将一个输入信号分成两个独立的输出信号,并且具有三态选择输出功能。NL7SZ18 在通信、计算机系统、嵌入式系统以及各种数字电路设计中有着广泛的应用。

    技术参数


    - 工作电压范围: 1.65 V 至 5.5 V
    - 传播延迟时间:
    - \( t{PLH} \) 和 \( t{PHL} \):
    - 在 VCC = 1.65 V 至 1.95 V 下:6.3 至 10.5 ns
    - 在 VCC = 2.3 V 至 2.7 V 下:3.6 至 6.0 ns
    - 在 VCC = 3.0 V 至 3.6 V 下:2.7 至 4.3 ns
    - 在 VCC = 4.5 V 至 5.5 V 下:2.0 至 3.3 ns
    - 输入/输出电压范围:
    - 高电平输入电压 (\( VIH \)): 1.65 V 至 5.5 V 或 0.65 x VCC
    - 低电平输入电压 (\( VIL \)): 1.65 V 至 5.5 V 或 0.30 x VCC
    - 电源电流 (ICC):
    - 正常工作时: 5.5 V 时最大 10 mA
    - 热阻:
    - SC-88: 377 °C/W
    - SC-74: 320 °C/W
    - UDFN6: 154 °C/W
    - 存储温度范围: -65°C 至 +150°C

    产品特点和优势


    NL7SZ18 具有以下独特功能和优势:
    1. 宽电压范围: 支持 1.65 V 至 5.5 V 的工作电压,使其适用于多种供电系统。
    2. 高性能: 传播延迟时间极短,保证了高速数据传输能力。
    3. 三态输出: 能够有效地管理信号传输,在不需要信号传输时保持高阻态。
    4. 过压保护: 输入/输出端口可以承受高达 5.5 V 的电压,增加了系统的可靠性。
    5. 环保设计: 无铅、无卤素且符合 RoHS 标准,符合现代电子产品的环保要求。
    6. 封装多样: 可以选择 SC-88、SC-74 和 UDFN6 封装形式,提供不同的安装和布局灵活性。

    应用案例和使用建议


    应用案例
    1. 通信系统:NL7SZ18 用于多路复用/解复用通信系统中,可以高效地管理和分配数据流。
    2. 嵌入式系统:在嵌入式系统中,NL7SZ18 作为信号分配的关键部件,提高了系统效率和可靠性。
    使用建议
    1. 电源管理: 确保系统提供的电压在 1.65 V 至 5.5 V 范围内,以避免电压过高导致损坏。
    2. 热管理: 根据封装类型合理安排散热措施,例如使用散热片或者加装风扇,防止因温度过高而影响性能。
    3. 外部电路设计: 确保外围电路的信号频率和 NL7SZ18 的性能参数相匹配,避免信号失真。

    兼容性和支持


    NL7SZ18 支持标准的数字逻辑电平,易于与现有的数字电路接口兼容。ON Semiconductor 提供详尽的技术文档和支持服务,确保客户在使用过程中遇到问题时能够及时获得帮助。

    常见问题与解决方案


    1. 问题: 设备无法正常工作。
    - 解决方案: 检查电源电压是否在工作范围内,确认输入信号的逻辑电平正确。
    2. 问题: 输出信号不稳定。
    - 解决方案: 检查外部电路设计是否符合 NL7SZ18 的要求,确认信号线长度和走线设计合理,避免信号干扰。

    总结和推荐


    NL7SZ18 是一款高性能的 1-to-2 数据分线器,其广泛的电压适应范围和高性能特点使其非常适合用于通信系统、嵌入式系统以及其他需要高效信号处理的场合。其优异的热管理和环保设计也为未来电子产品的开发提供了可靠的选择。总体来说,我们强烈推荐使用 NL7SZ18 这款产品。

NL7SZ18MUR2G参数

参数
供电类型 单相
低电平输出电流 32mA
传播延迟时间 4.9ns@ 3.3V,3.9ns@ 5V
最大工作供电电压 5.5V
高电平输出电流 32mA
电路数量 1
输入数量 -
输出数量 -
最小工作供电电压 1.65V
长*宽*高 1.2mm*1mm*500μm
通用封装 UDFN-6
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 散装,卷带包装

NL7SZ18MUR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NL7SZ18MUR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 模拟开关/多路复用器 ON SEMICONDUCTOR NL7SZ18MUR2G NL7SZ18MUR2G数据手册

NL7SZ18MUR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
