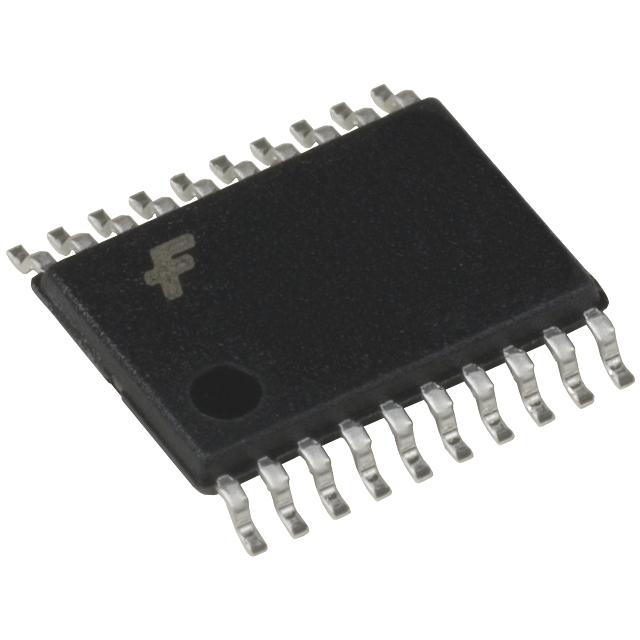

FST3245MTCX

厂牌: ON SEMICONDUCTOR
产品描述: 0.25ns 单相 8 8 1 4V 5.5V TSSOP-20 贴片安装,黏合安装 6.5mm*4.4mm*900μm
供应商型号: FST3245MTCX
供应商: 国内现货
标准整包数: 5
ON SEMICONDUCTOR 模拟开关/多路复用器 FST3245MTCX

FST3245MTCX概述


    产品简介


    FST3245——8位总线开关
    FST3245是一种八位高速CMOS TTL兼容的总线开关,具有四个主要特性:低至4欧姆的开关连接电阻、极小的传播延迟、最低的ICC(静态电流)以及流通过模式下的零开关噪声。这款产品旨在满足现代高速电路设计的需求,广泛应用于通信设备、计算机接口和数字系统中。

    技术参数


    - 主要

    技术参数


    - 电源电压范围:4.0 V 至 5.5 V
    - 输入电压范围:0 V 至 5.5 V
    - 输出电压范围:0 V 至 5.5 V
    - 开关电阻(典型值):4 欧姆
    - 静态电流(ICC):3 µA
    - 传播延迟(tPHL, tPLH):0.25 ns
    - 电气特性
    - 最大输入电流(IIN):±18 mA
    - 最大输出电流(IOUT):128 mA
    - 最大电源电流(ICC/GND):±100 mA
    - 偏置电流(ΔICC):2.5 mA
    - 输入电容(CIN):3 pF
    - 输入/输出电容(CI/O):5 pF
    - 工作环境
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    特点:
    1. 低电阻:低至4欧姆的开关连接电阻,减少了信号传输中的延迟。
    2. 低ICC:极低的静态电流(ICC),节省功耗。
    3. 零切换噪声:流通过模式下无开关噪声,保证信号纯净度。
    4. 兼容TTL电平:控制输入兼容TTL电平,方便集成到现有系统中。
    优势:
    - 高可靠性:极低的传播延迟确保了高速信号处理能力。
    - 低功耗:低静态电流设计使其适用于便携式设备。
    - 简化布线:直接连接输入和输出而无需额外延迟,便于布局设计。

    应用案例和使用建议


    应用场景:
    1. 计算机接口:如USB端口、PCI总线等。
    2. 通信设备:网络交换机、路由器等。
    3. 数字系统:各种嵌入式系统及消费电子产品。
    使用建议:
    - 在高频信号传输时,建议尽量减小负载电容和杂散电容的影响。
    - 确保所有未使用的控制引脚处于高电平或低电平状态,避免悬空。
    - 考虑散热问题,在高功耗环境下合理规划散热路径。

    兼容性和支持


    兼容性:
    - FST3245可以与各种符合TTL电平的设备进行连接,适用于多种电路设计。
    支持:
    - ON Semiconductor提供了详尽的技术文档和在线支持资源,确保用户能够顺利使用该产品。

    常见问题与解决方案


    问题1:设备在高温环境下出现性能下降。
    解决方案:建议增加散热措施,例如添加散热片或风扇,以降低设备工作温度。
    问题2:无法实现有效的信号切换。
    解决方案:检查电源电压和输入信号是否在规定范围内,确认未使用的控制引脚已设置为高电平或低电平。

    总结和推荐


    综合评估:
    FST3245凭借其低电阻、低功耗、零切换噪声等特点,在各类高速信号处理应用中表现出色。它不仅在性能上优于同类产品,还具备良好的兼容性和可靠性,是理想的高速总线开关选择。
    推荐使用:
    我们强烈推荐在需要高速信号处理且对延迟要求较高的应用场景中使用FST3245。它的独特功能和优势使其成为现代电子设计的理想选择。

FST3245MTCX参数

参数
电路数量 1
最大工作供电电压 5.5V
供电类型 单相
高电平输出电流 -
传播延迟时间 0.25ns
最小工作供电电压 4V
输入数量 8
输出数量 8
低电平输出电流 -
长*宽*高 6.5mm*4.4mm*900μm
通用封装 TSSOP-20
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FST3245MTCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FST3245MTCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 模拟开关/多路复用器 ON SEMICONDUCTOR FST3245MTCX FST3245MTCX数据手册

FST3245MTCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.488
10+ ¥ 4.7436
100+ ¥ 3.3695
库存: 73
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 37.44
