首页  >  产品百科  >  FSB50250AS

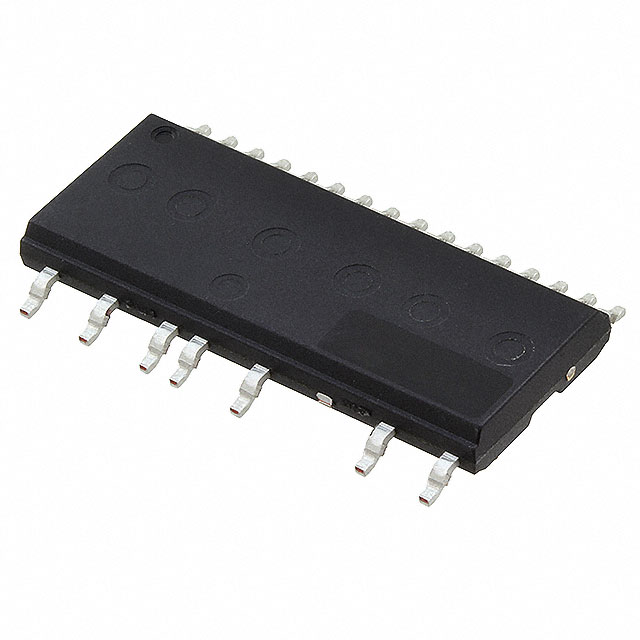

FSB50250AS

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: IPM MOSFET 500V 1.5A 23-Pin SPM23-GD T/R
供应商型号: FL-FSB50250AS
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FSB50250AS

FSB50250AS概述

    FSB50250AS Motion SPM® 5 系列产品介绍

    产品简介


    FSB50250AS 是一款由飞兆半导体公司开发的先进 Motion SPM® 5 模块。该模块主要用于交流感应电机、无刷直流电机和永磁同步电机的三相逆变器驱动。模块集成了MOSFET、驱动器、保护功能及自举二极管,旨在为电机控制应用提供高性能和高度集成的解决方案。FSB50250AS 的主要特点包括低电磁干扰(EMI)、快速温度感应、完善的保护机制,以及适用于多种电机类型的高灵活性。

    技术参数


    - 逆变器部分
    - 单个 MOSFET 的漏极 - 源极电压 (VDSS):500 V
    - 漏极静态导通电阻 (RDS(on)):2.5 Ω 至 3.8 Ω(典型值)
    - 最大功耗 (PD):13.4 W(单个 MOSFET,25°C)
    - 高速 HVIC 的温度感应输出 (VTS):600 mV 至 980 mV(典型值)

    - 控制部分
    - 控制电源电压 (VCC):20 V
    - 输入信号电压 (VIN):-0.3 V 至 VCC + 0.3 V
    - 逻辑高电平导通阈值电压 (VIH):2.9 V(典型值)
    - 逻辑低电平关断阈值电压 (VIL):0.8 V(典型值)
    - 绝缘等级
    - 绝缘电压 (VISO):1500 Vrms(1 分钟,60 Hz 正弦波)
    - 其他
    - 湿度敏感等级 (MSL):3
    - 符合 RoHS 标准


    产品特点和优势


    FSB50250AS 的主要优势在于其高度集成的设计,可以显著减少印制电路板(PCB)的复杂性,节省空间和成本。模块内的高压集成电路(HVIC)能够将低压逻辑电平信号转换为适合驱动内部 MOSFET 的高电压,同时提供了欠压保护和温度监控功能。这种设计确保了更高的可靠性和稳定性。内置的自举二极管和温度传感器使模块能够在更广泛的工作环境中保持高效运行,进一步增强了其市场竞争力。

    应用案例和使用建议


    FSB50250AS 主要应用于小功率交流电机驱动器的三相逆变器驱动。例如,可以用于小型家用电器、风扇、泵以及轻型工业设备中的电机控制。对于使用 FSB50250AS 的设计建议,应特别注意电路布局以最大限度地减少寄生电感和电容,从而降低浪涌电压。此外,恰当选择和放置旁路电容和去耦电容也是提高稳定性的关键。

    兼容性和支持


    FSB50250AS 设计时充分考虑了与其他电子元器件的兼容性。在操作上,该模块可以直接与 MCU 等标准控制器配合使用,但需要仔细配置外部电路以确保最佳性能。飞兆半导体公司为其产品提供详细的技术文档和丰富的技术支持资源,帮助用户进行设计并确保设备正常运行。

    常见问题与解决方案


    - 问题 1:模块在高温环境下工作时,性能下降。
    - 解决方案:确保良好的散热设计,使用适当的热管理策略,如增加散热器或改进 PCB 布局,以降低工作温度。
    - 问题 2:模块出现异常关机。
    - 解决方案:检查 VCC 和 VBS 的电压水平是否在规定的范围内,确保这些电压没有发生骤降,这可能触发了欠压保护机制。

    总结和推荐


    FSB50250AS Motion SPM® 5 系列模块凭借其高度集成的结构、优异的电气特性和完备的安全功能,为多种电机控制应用提供了可靠的解决方案。其广泛的适用范围和优秀的性能使其成为电机控制领域的理想选择。对于需要高效、灵活且易于集成电机驱动系统的用户,强烈推荐使用 FSB50250AS。

FSB50250AS参数

参数
驱动数量 -
拓扑 -
长*宽*高 29mm*12mm*3.5mm
通用封装 SPM-23
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

FSB50250AS厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSB50250AS数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FSB50250AS FSB50250AS数据手册

FSB50250AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
