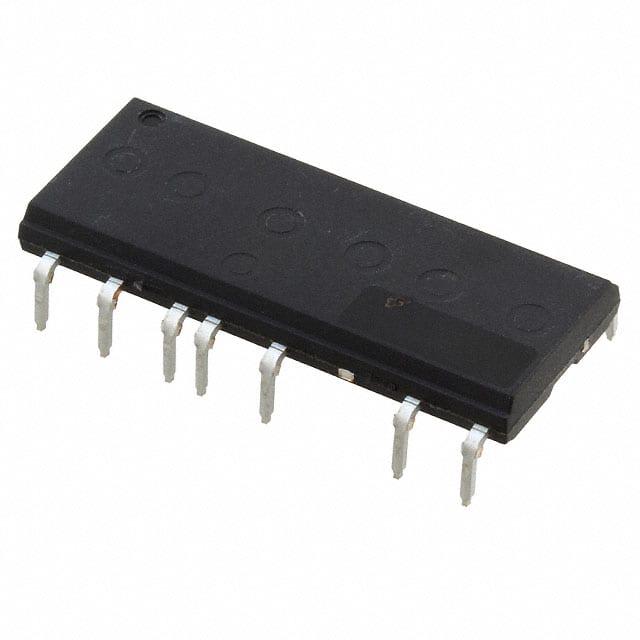

FSB50250B

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: IPM MOSFET 500V 1.9A 23-Pin DIP Tube
供应商型号: FL-FSB50250B
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FSB50250B

FSB50250B概述


    产品简介


    FSB50250B / FSB50250BS 是一款先进的Motion SPM 5模块,适用于交流感应电机、BLDC(无刷直流)电机及PMSM(永磁同步电机)的应用场景。该模块广泛应用于冰箱、风扇和泵等设备的三相逆变驱动中。FSB50250B/FSB50250BS通过集成的高频率高压集成电路(HVIC)实现了较低的电磁干扰(EMI),并通过内置的优化门极驱动器来最小化开关损耗和热损失。

    技术参数


    - 额定电压:
    - VDSS: 每个MOSFET的漏源电压为500V。
    - ID: 连续漏电流,环境温度25°C时为1.9A,80°C时为1.2A。

    - 安全操作区域:
    - RBSOA: 高低侧MOSFET的峰值电流和电压必须位于安全操作区域内,确保在不同条件下稳定运行。

    - 控制部分:
    - VDD: 控制电源电压范围为13.5至16.5V。
    - VBS: 高边偏置电压范围同上。
    - UVDD: 低边欠压保护检测阈值为7.4至9.4V,复位阈值为8.0至9.8V。
    - UVBS: 高边欠压保护检测阈值为7.4至9.4V,复位阈值为8.0至9.8V。
    - 热阻抗:
    - Rth(j-c)Q: 结到壳体的热阻为2.6°C/W。
    - TJ: 最大工作结温为150°C,存储温度为-40至125°C。

    产品特点和优势


    1. 优化设计: 专为超过10kHz的开关频率设计,具有低EMI特性。
    2. 集成优化门极驱动: FRFET技术使得模块的开关损耗和EMI得以显著降低。
    3. 多级保护机制: 内置欠压锁定保护(UVLO)、热监测和温度传感功能,提升了可靠性。
    4. 简易布局: 内置自举二极管简化了PCB设计和组装过程。

    应用案例和使用建议


    - 小功率AC电机驱动: 广泛用于家电领域的如冰箱、风扇、泵等设备。
    - 温度监控: 内置的HVIC可以实时监测模块的温度,并通过VTS引脚输出温度信号。
    - 系统布局建议: 为减少电感效应和噪声,RC耦合网络(R5和C5)应当被用来防止输入信号的不准确性。

    兼容性和支持


    - 兼容性: 适用于多种控制算法,可以与不同类型的MCU接口。
    - 支持和维护: 文档中提供了详细的应用电路示例和调试指南,ON Semiconductor公司提供技术支持。

    常见问题与解决方案


    1. 问题: 开关频率过高导致EMI增加。
    - 解决: 适当调整RC耦合网络的参数,如增大C4的容量。

    2. 问题: 温度过高触发过热保护。
    - 解决: 改善散热条件,如增加散热片或外部冷却装置。

    总结和推荐


    综上所述,FSB50250B / FSB50250BS是为需要高性能和低EMI的小功率电机控制应用而设计的理想选择。其优越的设计和全面的保护机制使其在市场上具备极强的竞争力。因此,我们强烈推荐这款产品给希望提升电机控制效率并减少EMI影响的工程师们。

FSB50250B参数

参数
驱动数量 -
拓扑 -
通用封装 DIP-023
安装方式 通孔安装
零件状态 最后售卖
包装方式 管装
