FPF2895UCX

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: onsemi 低侧开关电源芯片, FPF2895系列, 单通道, 22 V电源, 24引脚
供应商型号: 3018899
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 FPF2895UCX

FPF2895UCX概述

    FPF2895 28 V / 5 A Rated Current Limit Switch with OVP and TRCB

    1. 产品简介


    FPF2895 是一款高集成度的电源开关,具有 28 V 和 5 A 的额定电流限制,能够为系统提供过流保护(OCP)、过压保护(OVP)以及真逆流阻断(TRCB)。它在低工作温度下的典型导通电阻仅为 27 mΩ,能够在 4 V 至 22 V 的输入电压范围内稳定工作。

    2. 技术参数


    - 额定电流:28 V / 5 A
    - 输入电压范围:4 V ~ 22 V
    - 导通电阻:27 mΩ(典型值)
    - 电流限制精度:±10%
    - 过电流范围:500 mA ~ 5 A
    - 过压选择:5.95 V ±50 mV、10 V ±100 mV、14 V ±280 mV、23 V ±460 mV

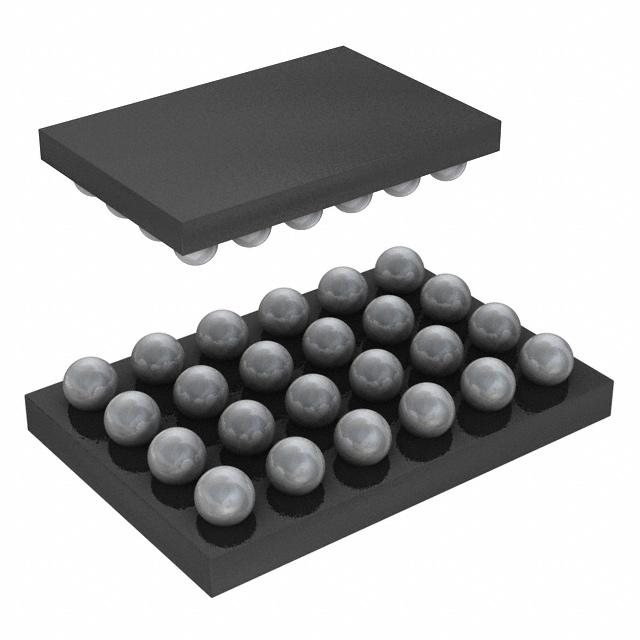

    - 封装:24 引脚 WL-CSP 封装(1.67 mm x 2.60 mm,0.4 mm 球间距)

    3. 产品特点和优势


    - 宽输入电压范围:4 V ~ 22 V
    - 超低导通电阻:27 mΩ(典型值),可在多种应用中降低功耗
    - 灵活的电流限制调整:可通过外部电阻 RSET 调整电流限制
    - 可选的 OVP 和 OCP 行为:可以根据系统需求进行配置
    - True Reverse Current Block(TRCB):防止反向电流通过,增强系统的稳定性
    - 高性能 ESD 保护:达到 2 kV HBM 和 15 kV 空气放电标准

    4. 应用案例和使用建议


    FPF2895 广泛应用于笔记本电脑、台式机计算及显示器等领域。例如,在电源适配器中使用 FPF2895 可以有效防止过载情况下的损坏。使用时应注意以下几个方面:
    - 确保外部电阻 RSET 的正确选择,以达到所需的电流限制。
    - 考虑系统的整体热管理,尤其是在高温环境下使用时。
    - 配置合适的 OVP 和 OCP 设置,确保系统的安全性。

    5. 兼容性和支持


    FPF2895 采用标准化的 24 引脚 WL-CSP 封装,便于与现有设计的兼容。此外,制造商还提供了详尽的技术文档和在线支持,包括安装指南、数据手册和常见问题解答等。

    6. 常见问题与解决方案


    - 问题:如何设置电流限制?
    - 解决方案:根据手册中的公式计算并选择适当的外部电阻 RSET。
    - 问题:如何处理过压保护问题?
    - 解决方案:通过设置正确的 OVP 输入电压阈值来避免过压情况。
    - 问题:如何启用 TRCB 功能?
    - 解决方案:正确连接相关引脚,确保 TRCB 功能正常工作。

    7. 总结和推荐


    综上所述,FPF2895 是一款高度可靠且多功能的电源开关,适用于多种应用场景。其出色的性能指标和广泛的应用范围使其在市场上具备显著的竞争优势。我们强烈推荐 FPF2895 用于需要高可靠性电源管理的应用中。

FPF2895UCX参数

参数
拓扑 高端
驱动数量 -
长*宽*高 2.6mm*1.67mm*380μm
通用封装 WLCSP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

FPF2895UCX厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FPF2895UCX数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FPF2895UCX FPF2895UCX数据手册

FPF2895UCX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 13.4294
10+ ¥ 10.1628
100+ ¥ 9.9813
500+ ¥ 9.7998
3000+ ¥ 9.7998
库存: 6101
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 13.42
