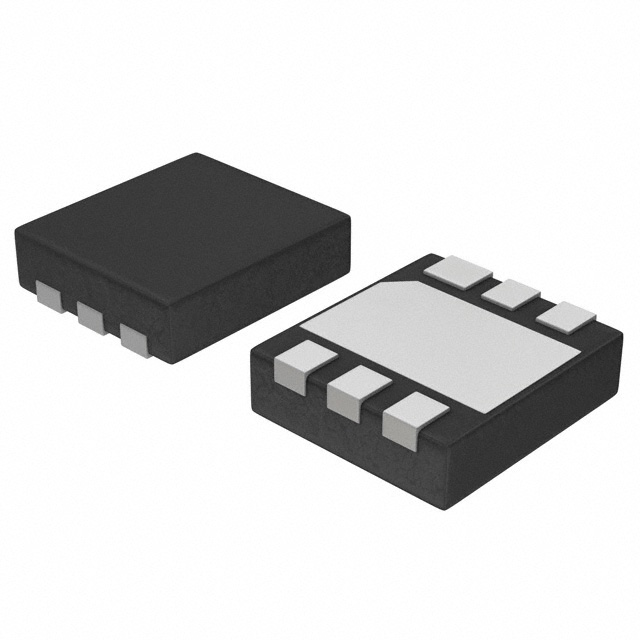

NCP380HMU21AATBG

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: 高端 DFN 贴片安装,黏合安装 2mm(长度)*2mm(宽度)
供应商型号: FL-NCP380HMU21AATBG
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NCP380HMU21AATBG

NCP380HMU21AATBG概述

    NCP380/NCV380 固定/可调电流限流电源分配开关

    1. 产品简介


    NCP380和NCV380是高侧电源分配开关,专为可能遇到大电容负载和短路的应用而设计。这两款器件集成一个55毫欧姆(DFN封装)的P通道MOSFET。通过外部电阻可以调整输出电流限制范围在500mA到2.1A之间,也可以设置为固定的500mA、1A、1.5A、2A和2.1A。

    2. 技术参数


    - 工作电压范围:2.5V至5.5V
    - 内置70毫欧姆高侧MOSFET
    - 电流限制:用户可调从500mA到2.1A,固定值为500mA、1A、1.5A、2A和2.1A
    - 低电压锁定(UVLO)
    - 软启动
    - 热保护
    - 防反接
    - 工作温度范围:-40°C 至 125°C
    - 合规性:IEC61000−4−2(等级4),8kV接触放电,15kV空气放电
    - 经过UL认证(档案号E343275)

    3. 产品特点和优势


    - 高可靠性:集成内部保护机制,确保在短路、过载或反向电压条件下的安全性。
    - 可调电流限制:用户可以根据需求选择不同的电流限制值,灵活应对多种应用场景。
    - 软启动功能:减少启动时的大电流冲击,保护系统免受损害。
    - 宽工作温度范围:适应各种恶劣环境条件。
    - 高电气稳定性:符合严格的国际标准,具备抗静电能力。

    4. 应用案例和使用建议


    NCP380/NCV380广泛应用于笔记本电脑、USB端口/集线器和电视等领域。具体使用时需要注意以下几点:
    - 使用时需正确连接外部电阻以设置所需的电流限制值。
    - 确保输入电压稳定后再启用IC。
    - 针对不同的应用场景,选择合适的安装方式,比如使用DFN或TSOP封装,根据具体需求进行软启动时间的调整。

    5. 兼容性和支持


    - NCV前缀用于汽车和其他需要特殊站点和控制变更要求的应用。
    - 具备AEC-Q100认证和PPAP能力,适用于汽车电子产品。
    - 这些是无铅器件。

    6. 常见问题与解决方案


    - 问题1:启动时IC不工作
    - 解决方案:检查输入电压是否已建立并稳定;确认是否已正确连接EN信号。
    - 问题2:热关断后无法恢复
    - 解决方案:等待芯片冷却至低于TRSD阈值再尝试重新启动。
    - 问题3:FLAG引脚始终低电平
    - 解决方案:排查是否有过电流、过温或反向电压故障,并根据具体情况进行处理。

    7. 总结和推荐


    NCP380/NCV380作为一款高性能的电源分配开关,在提供可靠保护的同时还具有出色的电流调节能力和适应性。其广泛应用和全面的支持使其成为许多领域的理想选择。综上所述,强烈推荐使用这款产品来实现高效可靠的电源管理解决方案。

NCP380HMU21AATBG参数

参数
拓扑 高端
驱动数量 -
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NCP380HMU21AATBG厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCP380HMU21AATBG数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCP380HMU21AATBG NCP380HMU21AATBG数据手册

NCP380HMU21AATBG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.1739 ¥ 1.4728
库存: 9889
起订量: 3427 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1.47
直接购买
加入购物车
