FSB52006S

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述:
供应商型号: CY-FSB52006S
供应商: Avnet
标准整包数: 1

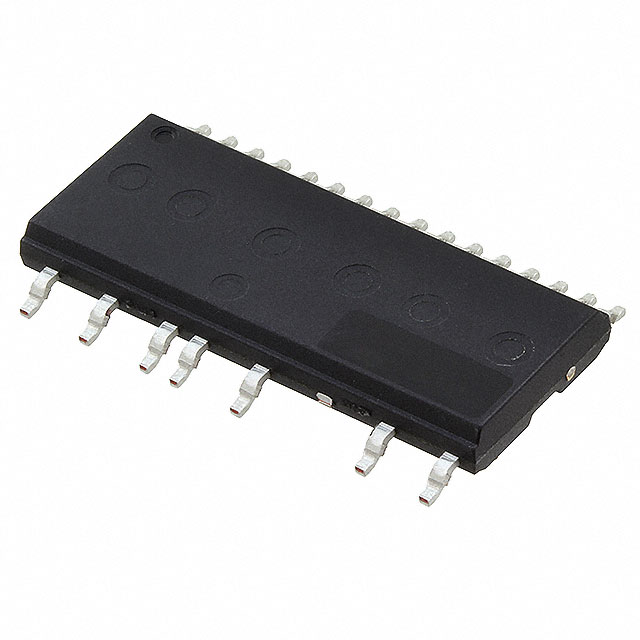

ON SEMICONDUCTOR 其他驱动器 FSB52006S

FSB52006S概述

    FSB52006S Motion SPM® 5 系列电子元器件技术手册

    1. 产品简介


    FSB52006S Motion SPM® 5 系列 是一款由Fairchild Semiconductor生产的高级模块化电机驱动器。它主要用于AC感应、BLDC(无刷直流)和PMSM(永磁同步)电机的逆变器输出端。FSB52006S具有全面的功能和高性能,旨在为小型功率交流电机驱动器提供高效的逆变器输出解决方案。

    2. 技术参数


    - 基本规格
    - 最大工作电压:60 V(VDSS)
    - 最大连续电流:2.6 A(TC = 25°C)
    - 最大峰值电流:5.0 A(TC = 25°C)
    - 最大功耗:11 W(TC = 25°C)
    - 控制部分
    - 控制电源电压:20 V(VCC)
    - 高侧偏置电压:20 V(VBS)
    - 输入信号电压:-0.3 ~ VCC + 0.3 V(VIN)
    - 热阻抗
    - 结到外壳热阻:9.2 °C/W(每个MOSFET)
    - 操作温度
    - 操作结温:-20 ~ 150 °C
    - 存储温度:-50 ~ 150 °C
    - 隔离电压
    - 瞬时隔离电压:1500 Vrms

    3. 产品特点和优势


    - UL认证:拥有E209204编号(UL1557),确保安全性
    - 集成MOSFET驱动器:60 V MOSFET,静态导通电阻为80 mΩ(最大值)
    - 独立的源极引脚:用于三相电流传感,支持多种控制算法
    - 电磁干扰优化:集成高压IC,减少电磁干扰
    - 低压保护:内置欠压保护,防止异常操作
    - ROHS合规:符合环保标准

    4. 应用案例和使用建议


    FSB52006S广泛应用于各种小型功率交流电机驱动器中,如家用电器、工业自动化设备和电动工具。例如,在家用空调压缩机驱动中,通过配置适当的外围电路,可以实现高效且可靠的电机控制。
    使用建议:
    - 确保外部连接符合手册要求,特别是低侧MOSFET的源极终端。
    - 选择具有软恢复特性的快速恢复二极管作为自举电路的一部分。
    - 使用高性能滤波电容器来吸收高频纹波电流,以减少噪声干扰。

    5. 兼容性和支持


    - 兼容性:该产品设计兼容多种MCU接口,可以通过修改参数适配不同的控制算法。
    - 技术支持:Fairchild Semiconductor提供详尽的技术文档和现场支持,包括用户指南和应用笔记。

    6. 常见问题与解决方案


    - Q: 如何检测欠压保护?
    - A: 检查UVCCD和UVBSR的电压水平,若低于设定阈值,则触发欠压保护。
    - Q: 开关频率如何设置?
    - A: 可以根据应用需求调整RC-coupling和C4的参数来优化开关频率。

    7. 总结和推荐


    FSB52006S Motion SPM® 5 系列是一款功能全面、性能优秀的电机驱动器模块,特别适用于需要高效、可靠控制的小型功率交流电机驱动系统。其独特的电磁干扰优化设计和低压保护功能使其在市场上具有较强的竞争力。总体而言,强烈推荐在相关应用中采用此产品。

FSB52006S参数

参数
拓扑 -
驱动数量 -
长*宽*高 29mm*12mm*3.15mm
通用封装 SPM-23-BA
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装,管装

FSB52006S厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

FSB52006S数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR FSB52006S FSB52006S数据手册

FSB52006S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.0106 ¥ 33.3056
50+ $ 3.8378 ¥ 32.7212
100+ $ 3.7686 ¥ 32.4291
300+ $ 3.734 ¥ 32.1369
500+ $ 3.6995 ¥ 31.8448
1000+ $ 3.5957 ¥ 30.384
5000+ $ 3.5957 ¥ 30.384
库存: 2995
起订量: 31 增量: 1
交货地:
最小起订量为:25
合计: ¥ 832.64
