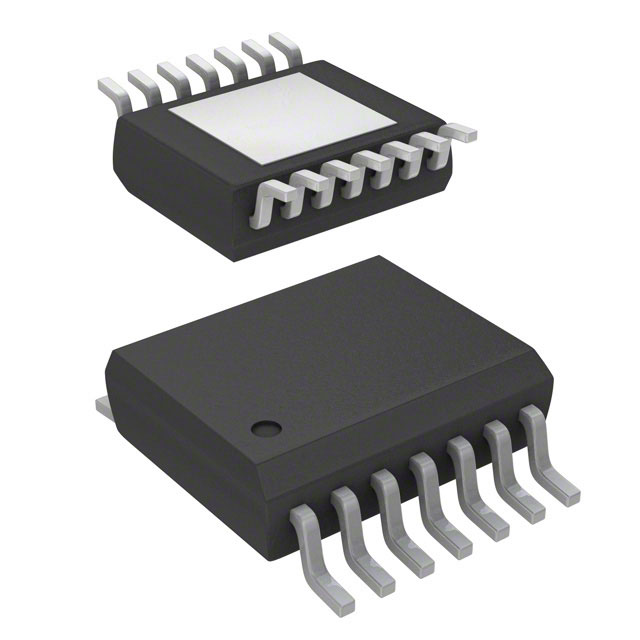

NCV47722PAAJR2G

产品分类: 其他驱动器
厂牌: ON SEMICONDUCTOR
产品描述: Current Limit SW 1-IN 1-OUT 4.4V to 40V 0.35A Automotive 14-Pin TSSOP EP T/R
供应商型号: 3368537
供应商: 海外现货
标准整包数: 1
ON SEMICONDUCTOR 其他驱动器 NCV47722PAAJR2G

NCV47722PAAJR2G概述

    NCV47722 高侧开关技术手册

    产品简介


    产品类型:
    - NCV47722 是一款高侧开关(HSS),最大输出电流可达 250 毫安。
    主要功能:
    - 输出电流:高达 250 毫安,可调限流最高可达 350 毫安。
    - 环境适应性强,可在恶劣的汽车环境中使用。
    - 内置过流保护、热关断、反向输入电压保护、短路到电池检测等功能。
    - 具有电流监测功能,可通过外部电阻调整限流值,支持诊断和系统保护。
    应用领域:
    - 汽车音响和信息娱乐系统。
    - 主动安全系统。

    技术参数


    - 输入电压范围:-42V 至 45V(标准),抑制负载突变时 -60V。
    - 输出电压范围:-0.3V 至 10V。
    - 热关断温度:150°C 至 195°C。
    - 存储温度:-55°C 至 150°C。
    - 工作温度:-40°C 至 150°C。
    - 输入电流限制:10mA 至 350mA。
    - 输入电压差:当输出电流为 200mA 和 250mA 时,输入至输出电压差分别为 200mV 至 225mV。
    - 热关断触发温度:150°C 至 195°C。

    产品特点和优势


    - 输出电流和限流调节能力:提供从 10mA 到 350mA 的输出电流范围,通过外部电阻设置精确的电流限制。
    - 环境适应性强:具有很强的过压、过流和过温保护功能,确保在汽车苛刻环境中可靠运行。
    - 高集成度:内置多种诊断功能,如短路到电池检测和开路负载检测,简化设计并减少外部组件数量。
    - 封装和可靠性:符合AEC-Q100 Grade 1标准,且采用无铅、无卤素、无溴化阻燃剂材料,RoHS合规。

    应用案例和使用建议


    应用案例:
    - 在汽车音响和信息娱乐系统中,用于控制功率输出,防止电流过大导致损坏。
    - 在主动安全系统中,作为保护模块,防止电路故障影响整体系统安全。
    使用建议:
    - 确保电路板设计符合推荐的输入电压范围和电流限制要求,以充分发挥产品性能。
    - 使用合适的外部电阻进行电流限制调节,以确保系统的稳定性和可靠性。
    - 进行诊断功能测试时,需正确配置EN和DE引脚状态,以便有效识别并处理潜在故障。

    兼容性和支持


    - 兼容性:与大多数现代汽车电子系统兼容,易于集成到现有的汽车电气架构中。
    - 支持和服务:制造商提供详尽的技术文档和应用指南,以帮助工程师顺利完成设计过程。

    常见问题与解决方案


    - 问题1:产品输出电流不稳定,可能原因是什么?
    - 解决方案:检查外部电流限制电阻(RCSO)是否正确连接和校准。参考手册中的电气特性表格,确保所选电阻值在推荐范围内。

    - 问题2:产品在高温环境下无法正常工作,应如何解决?
    - 解决方案:确保电路设计满足推荐的工作温度范围。若温度超出限制,考虑增加散热措施或更换更高效能的产品型号。

    总结和推荐


    综上所述,NCV47722 高侧开关凭借其出色的性能、广泛的应用范围和可靠的设计,成为汽车音响、信息娱乐和安全系统中的理想选择。其强大的保护机制和高度集成的诊断功能使其在恶劣环境下的表现尤为出色。尽管初期设计和调试可能需要更多时间,但长期来看,该产品能够显著提高系统的稳定性和安全性,是值得推荐的产品。

NCV47722PAAJR2G参数

参数
拓扑 -
驱动数量 -
通用封装 TSSOP-14
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NCV47722PAAJR2G厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

NCV47722PAAJR2G数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR 其他驱动器 ON SEMICONDUCTOR NCV47722PAAJR2G NCV47722PAAJR2G数据手册

NCV47722PAAJR2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.9808
10+ ¥ 7.2817
100+ ¥ 6.6749
500+ ¥ 6.5535
2500+ ¥ 6.5535
5000+ ¥ 6.5535
7500+ ¥ 6.5535
库存: 7803
起订量: 6 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.98
