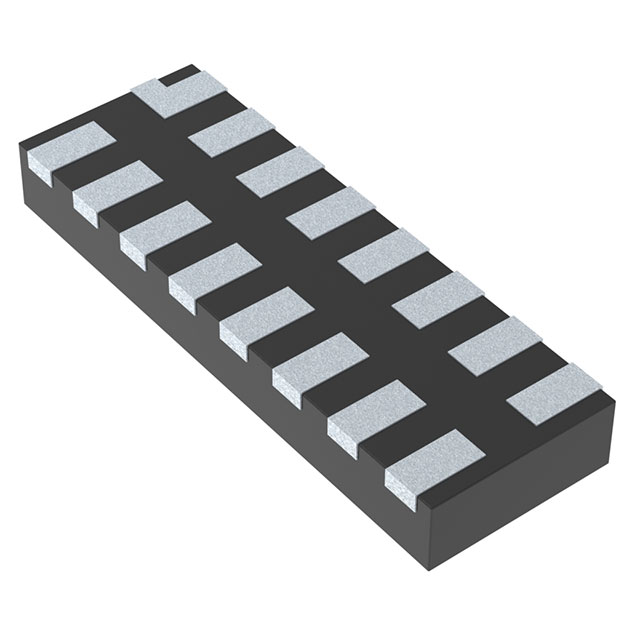

EMI8143MUTAG

产品分类: 共模滤波器
厂牌: ON SEMICONDUCTOR
产品描述: 100mA 6 6Ω(Typ) XFDFN-16 贴片安装 3.5mm*1.35mm*500μm
供应商型号: 863-EMI8143MUTAG
供应商: Mouser
标准整包数: 1
ON SEMICONDUCTOR 共模滤波器 EMI8143MUTAG

EMI8143MUTAG概述

    EMI8141, EMI8142, EMI8143:集成共模滤波器及ESD保护的

    产品简介


    本技术手册旨在详细介绍由Semiconductor Components Industries, LLC推出的系列电子产品——EMI8141、EMI8142和EMI8143。这些产品是一类集成了共模滤波(Common Mode Filtering, CMF)和静电放电(Electrostatic Discharge, ESD)保护功能的高集成度元器件。这些元器件特别适用于需要在小封装内同时实现高性能差分信号过滤和ESD保护的应用场景。

    产品简介


    - 产品类型:共模滤波器(CMF)。
    - 主要功能:在提供共模滤波功能的同时,确保电路中的ESD保护。
    - 应用领域:广泛应用于高速差分信号端口(如USB 3.0、MIPI D-PHY等)、移动电话显示接口(HDMI/DVI)和其他需要在紧凑封装中实现高级别ESD保护的应用。

    技术参数


    - 插入损耗:总插入损耗(DMLOSS)在2.5 GHz频率下小于2.5 dB。
    - 截止频率:差分模式截止频率(f3dB)大于5 GHz。
    - 共模抑制比:共模停止带衰减,在500 MHz时大于10 dB,700 MHz时大于15 dB。
    - 通道电阻:低通道电阻为6.0 Ω。
    - ESD保护水平:根据IEC 61000-4-2标准,接触放电达到±15 kV。
    - 工作温度范围:-40°C至+85°C。
    - 其他电气特性:最大工作电压为3.3 V,最大直流电流为100 mA。

    产品特点和优势


    - 高集成度:能够在单一封装中同时实现共模滤波和ESD保护,简化设计流程。
    - 低损耗:出色的高频插入损耗表现,确保高速数据传输的完整性。
    - 强抗干扰能力:显著的共模抑制比,可有效降低噪声干扰。
    - 可靠性高:通过严格的ESD保护测试,适用于多种环境条件下的工业应用。

    应用案例和使用建议


    - 应用场景:这些产品常用于高速差分信号的接口如USB 3.0、MIPI D-PHY、eSATA和HDMI/DVI,以及其他需要高水平ESD保护的系统。
    - 使用建议:建议在高速数据传输线路的设计中选用EMI814x系列产品,以确保信号完整性并减少干扰。考虑到这些产品的优异性能,在布线时应尽可能避免长走线,减少额外的噪声源。

    兼容性和支持


    - 兼容性:这些设备适用于多种连接标准和协议,如USB 3.0、MHL 2.0、SD卡、eSATA等,适用于当前主流的数字信号传输需求。
    - 厂商支持:作为行业领先供应商,Semiconductor Components Industries提供了详尽的技术文档和支持服务,确保客户能够获得必要的技术支持和资源。

    常见问题与解决方案


    - 问:如何进行正确的ESD防护?
    - 答:遵循厂商推荐的操作指南和使用手册中的建议,安装前做好接地处理,使用符合标准的ESD防护设备。
    - 问:在高温环境下能否正常运行?
    - 答:只要工作温度保持在制造商规定的范围内(-40°C至+85°C),EMI814x系列可以稳定工作。需注意的是,极端温度条件可能影响元器件寿命,应根据具体应用选择合适的热管理方案。

    总结和推荐


    EMI8141、EMI8142和EMI8143在功能上展现了卓越的性能,能够显著提升高速差分信号传输的可靠性和稳定性。鉴于其出色的集成度和广泛的应用场景,我们强烈推荐在相关领域内选用这些产品。无论是对于消费电子还是工业自动化系统,EMI814x系列均是理想的选择。

EMI8143MUTAG参数

参数
额定电压-DC -
阻抗 -
电感值 -
直流电阻 6Ω(Typ)
额定电流 100mA
线路数量 6
额定电压-AC -
长*宽*高 3.5mm*1.35mm*500μm
通用封装 XFDFN-16
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
